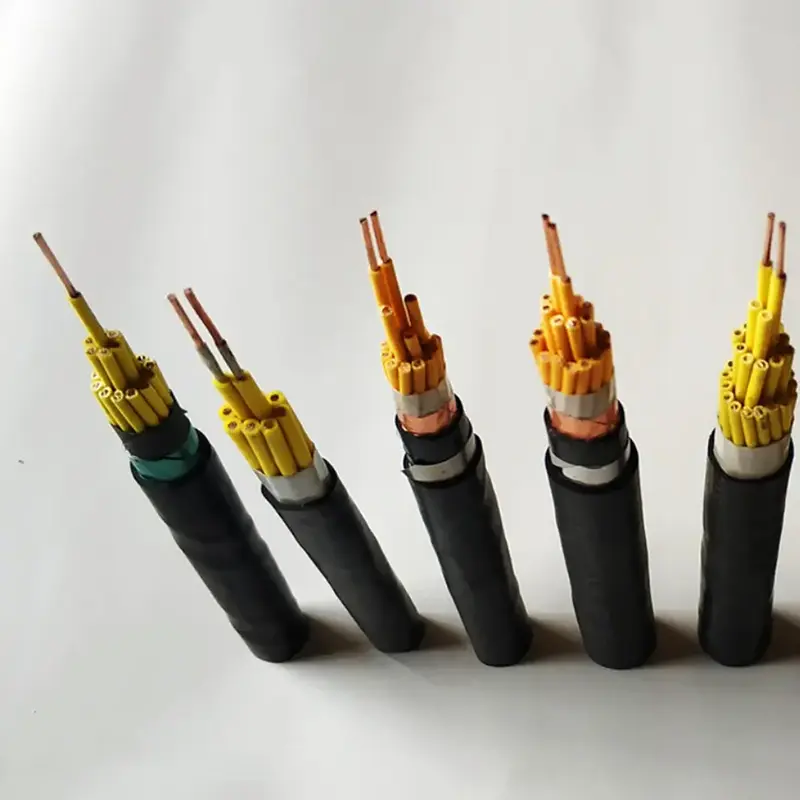

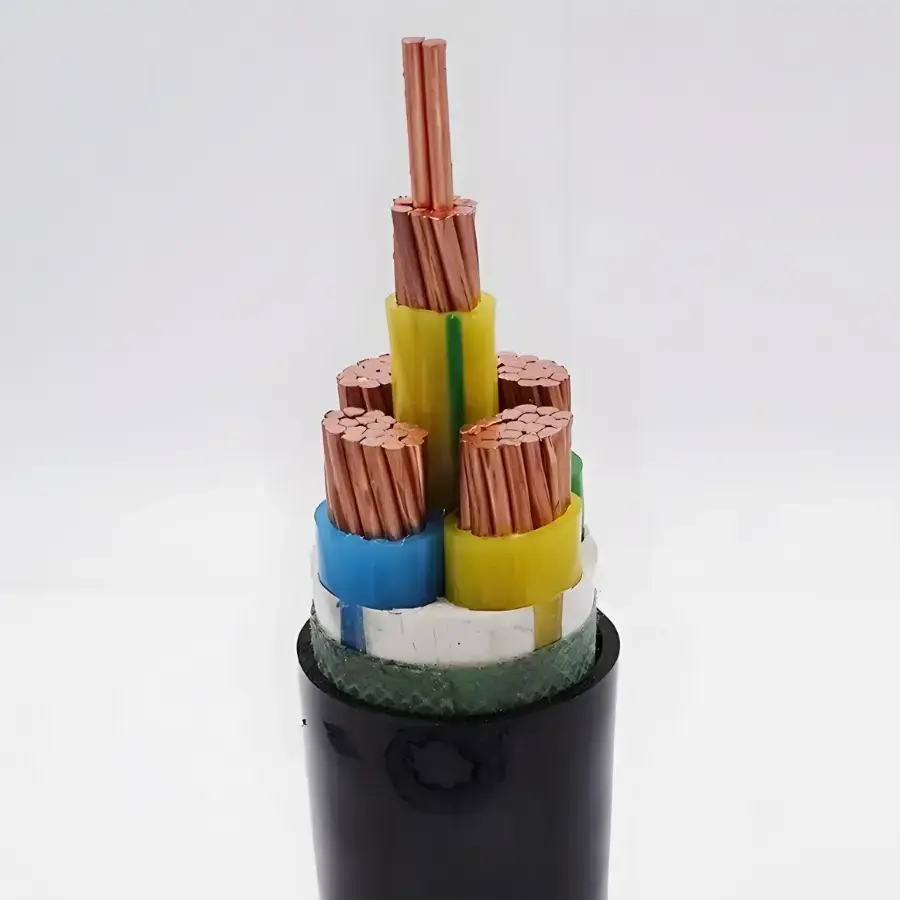

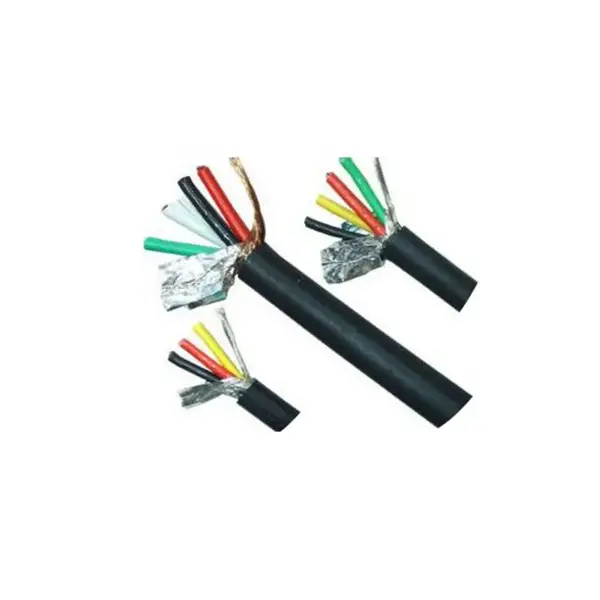

XLPE Suaren aurkako kobrezko kontrol-kablea

Produktuen ereduak: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, etab.

Suteen aurkako eta larrialdietarako kontrol sistemetan, kontrol-kableak seinale elektrikoak transmititzen jarraitu behar du bero edo sute anormalaren eraginpean dagoenean. XLPE Suaren aurkako kobrezko kontrol-kablea tentsio baxuko zirkuitu hauetarako pentsatuta dago, barruko bideratze-konfigurazioak, seinale-kablea babestuak eta mekanikoki babestutako instalazioak estaltzen ditu. Bere produktu-sorta armadurarik gabeko, blindatu eta blindatu-eraikuntzak barne hartzen ditu, jartze-baldintza desberdinetara egokitzeko.

Kableak kobrezko eroalea, XLPE isolamendua eta geruza bikoitzeko mika zinta sintetikoa suaren aurkako egitura ditu. Emandako datu teknikoek epe luzerako 90 ℃-ko gehienezko funtzionamendu-tenperatura zehazten dute XLPE isolamendurako. Nukleoen kopurua, eroaleen sekzioa, blindajea eta blindajea kontrol-zirkuituaren, ekipoen konexioaren eta instalazio-metodoaren arabera hauta daitezke.

Produktuaren zehaztapenak, neurriak eta parametro teknikoen taula

Eraikuntza eta Suaren aurkako errendimendua

Garbitasun handiko kobre eroalea

Emandako zehaztapenak purutasun handiko oxigenorik gabeko kobrearen % 99,99 identifikatzen du eroale material gisa. 1. klaseko eroale solidoak N-KYJVrako zerrendatuta daude, eta eroale malguaren konfigurazioak dagozkien eredu malguetarako eskuragarri daude. 0,75 eta 6 mm² bitarteko sekzioak eta 2 eta 61 arteko nukleo-kopuruak zerrendatzen dira, kablearen konfigurazioa kontrol-zirkuitu-diseinu ezberdinekin bat etor daitekeelarik.

XLPE isolamendua

XLPE gurutzatutako polietilenoak isolamendu-geruza nagusia osatzen du. Datu teknikoek epe luzerako gehienezko funtzionamendu-tenperatura 90 ℃ eta epe laburreko gainkarga-perdoia 130 ℃ zehazten dute. Tenperatura-tarte hori eroaleen kargarekin, giro-baldintzekin eta benetako instalazio-ingurunearekin batera kontuan hartu behar da kablea aukeratzerakoan.

Geruza bikoitzeko Mika Suaren aurkako Egitura

Suaren aurkako geruza geruza bikoitzeko mika zinta sintetikoz osatuta dago. Emandako zehaztapenaren arabera, kablea 90 minutuz egon daiteke energizatuta 830 ℃ baino txikiagoa ez den sua irekiko tenperaturan. Suaren aurkako geruza, beraz, kablearen eraikuntzaren funtsezko zati bat da larrialdietarako kontrolerako eta seinale-zirkuituetarako, non zirkuitu etengabeko funtzionamendua zehazten den.

Kanpoko suaren iragazkia

Kanpoko zorroa suaren aurkako poliolefina gisa zehazten da. Instalazioan eta zerbitzuan barneko kablearen egitura babesteaz gain, estalkiak suaren hedapena mugatu nahi du adierazitako suaren errendimendu baldintzetan.

Instalazio-baldintza desberdinetarako ereduak

Blindatu gabeko NH-KYJY/NH-KYJYR eraikuntzak kablearen kanpoko diametroa baino 6 aldiz gutxieneko okertze-erradioa du eta kable-erroiletarako, barruko kanalizazioetarako eta kable-lubakietarako erabil daiteke. Interferentzia elektromagnetikoak kezkatzen direnean, NH-KYJYP konfigurazio blindatuak kobrez txirikordatutako blindajea eskaintzen du gutxienez % 80ko estaldurarekin.

Presio mekanikoaren edo lurpeko instalazioaren eraginpean dauden ibilbideetarako, N-KYJV22 eta N-KYJY23 geruza bikoitzeko altzairuzko zinta armadurarekin eta kablearen kanpoko diametroa baino 12 aldiz okertzeko gutxieneko erradioarekin zerrendatuta daude. Instalazio-metodoa, esposizio mekanikoa, lurperatzeko baldintzak eta beharrezko babes-maila berretsi behar dira eraikuntza blindatua hautatu aurretik.

Non erabiltzen den kablea

Suteen aurkako sistemak

Sute-alarmak, ihinztagailu-ponpak, kea ateratzeko haizagailuak, su-pertsianak eta larrialdietarako argiztapenetarako kontrol- eta seinale-zirkuituek kablea erabil dezakete beharrezko su-erresistentzia eta parametro elektrikoak proiektuaren zehaztapenarekin bat datozenean.

Lurpeko eta itxitako instalazioak

Tunelek, erabilgarritasun-korridore integralek, lurpeko aparkalekuek eta beste espazio itxiek suaren aurkako kontrol-kablea behar dute larrialdi-ekipoetarako eta suteen aurkako lotura-sistemetarako.

Energia Berriko Instalazioak

Zentral fotovoltaikoek, energia biltegiratzeko ekipamendu-gelek eta kargatzeko azpiegiturek larrialdi-kontroleko zirkuituak izan ditzakete, non tenperatura, suaren errendimendua eta instalazio-baldintzak batera kontuan hartu behar diren.

Eraikin publikoak eta okupazio handikoak

Ospitaleek, eskolak, merkataritza-guneek, aireportuek eta bulego-eraikinek suaren aurkako kontrol-zirkuituak behar ditzakete larrialdi-sistemetarako eta eraikin-zerbitzuetarako ekipamenduetarako.

Instalazio industrialak

Metalurgia, kimiko eta bestelako industria-lantegiek suaren aurkako kontrol-kableatuak erabil ditzakete ekipoak itzaltzeko, alarmarako, larrialdietarako aireztapenerako eta erlazionatutako kontrol-funtzioetarako, aplikagarriak diren proiektuaren eskakizunen arabera.

Esportatutako ekipamendu elektrikoa

Kablea atzerriko proiektuetarako diseinatutako ekipamendu elektromekanikoen edo suteen aurkako babes-sistemen zati gisa zehaztu daiteke, helmugako merkatuaren arabera eskatutako estandarrak, saiakuntza-dokumentazioa eta ontziratzea berretsita.

Egiaztapen Teknikoa eta Kontratazioaren Kontuan izan

Suaren aurkako kontrol-kable baterako, egiaztapenak material eroalea baino gehiago estali behar du. Eroaleen sekzioa, nukleoaren kantitatea, isolamenduaren erresistentzia, tentsio jasangarriaren emaitza, suaren aurkako geruza, estalkien materiala eta aplikagarriak diren instalazio-baldintzak proiektuaren zehaztapenarekin bat etorri behar dute.

Emandako datuek 3000V/5min zehazten dute produktu amaitutako tentsio-tentsioaren probarako eta gutxienez 1000 MΩ·km-ko isolamendu-erresistentzia 20 ℃-tan. Proiektuaren kontrataziorako, beharrezkoak diren proba-txostenak, ziurtagiri-agiriak eta helmuga-merkatuko estandarrak aplikagarriak kable-eredu zehatzaren arabera berretsi behar dira, produktu-kategoria osoarekin baino.

Esportazio-eskaeretarako, ontziak plastikozko film bilgarriekin eta plastikozko edo fumigatutako egurrezko bobinekin antolatu daitezke, emandako zehaztapenaren arabera. Nukleoaren identifikazioa, entrega-luzera eta blindajeak, blindajeak edo halogenorik gabeko eraikuntzarako eskakizun guztiak sartu behar dira eskaeraren zehaztapenean.

Nola zehaztu proiektu baterako kablea

Lehenik eta behin, egiaztatu kontrol-zirkuituaren tentsioa eta behar den suaren errendimendu-maila. Ondoren, zehaztu eroaleen sekzioa eta nukleo kopurua konektatutako ekipamenduaren eta zirkuituaren diseinuaren arabera. Kablearen ibilbidea interferentzia elektromagnetikoa duen eremu batetik igarotzen bada, eraikuntza blindatu bat har daiteke. Zuzeneko ehorzketa edo mekanikoki agerian dauden ibilbideetarako, modelo blindatu bat behar da.

Instalazioaren ibilbideak makurtze-erradio minimoa ere zehazten du. Blindatu gabeko bertsioek kablearen kanpoko diametroa gutxienez 6 aldiz eskatzen dute, blindatutako bertsioek gutxienez 8 aldiz eta zerrendatutako bertsio blindatuek gutxienez 12 aldiz. Tunelak, ospitaleak, merkataritza-guneak edo okupazio handiko beste toki batzuetako proiektuetarako, beharrezkoa den ke baxuko halogenorik gabeko edo bestelako kable berezien eraikuntza proiektuaren zehaztapenetan baieztatu beharko da eskaera egin aurretik.

Ohiko galderak

1. Zein estandar zehazten da kable honetarako?

Emandako taula teknikoak GB/T 9330 produkturako aplikagarri den estandar gisa identifikatzen du. Atzerriko proiektuetarako, eskatutako nazioarteko estandarra, ziurtagiri-dokumentuak eta proba-eskakizunak helmugako merkatuaren eta kablearen eraikuntza zehatzaren arabera berretsi behar dira.

2. Zein da suaren aurkako eraikuntza eta zenbat denboraz egon daiteke zirkuitua dinamizatuta?

Kableak geruza bikoitzeko mika zinta sintetikoa erabiltzen du suaren aurkako geruza gisa. Emandako datu teknikoek 90 minutuz etengabeko energizazioa zehazten dute 830 ℃ baino baxuagoa ez den sua irekiko tenperaturan. Suaren aurkako benetako sailkapena eta probaren dokumentazioa agindutako ereduarekin eta aplikagarria den proiektuaren arauarekin egiaztatu behar da.

3. Zein eroale-tamaina eta nukleo-kantitate daude eskuragarri?

Zerrendatutako eroale estandarrak 0,75, 1,0, 1,5, 2,5, 4 eta 6 mm² dira. Nukleoen serie estandarrak 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 eta 61 nukleoen artean daude. Nukleoen zenbaketa bereziak proiektuaren eskakizunaren arabera eztabaidatu daitezke.

4. Bertsio blindatu eta blindatuak eskuragarri al daude?

Bai. NH-KYJYP blindatua kobrez txirikordatutako blindajearekin eta gutxienez % 80ko estaldura-tasa du zerrendatuta. N-KYJV22 eta N-KYJY23 geruza bikoitzeko altzairuzko zinta armadurarekin zerrendatuta daude. Eredua interferentzia elektromagnetikoen, esposizio mekanikoaren eta instalazio metodoaren arabera hautatu behar da.

5. Zein bihurgune-erradioa mantendu behar da instalazioan?

Emandako zehaztapenaren arabera, NH-KYJY/NH-KYJYR blindatuak kablearen kanpoko diametroa baino 6 aldiz makurtzeko gutxieneko erradioa behar du, NH-KYJYP blindatuak gutxienez 8 aldiz eta N-KYJV22 edo N-KYJY23 blindatuak gutxienez 12 aldiz.

6. Zer informazio behar da aurrekontua egiteko?

Mesedez, eman behar den eredua, eroaleen sekzioa, nukleoaren kantitatea, kablearen luzera, tentsio nominala, jartzeko metodoa eta instalazio-ingurunea. Blindajea, altzairuzko zinta blindatzea, ke baxuko halogenorik gabeko eraikuntza, entrega-luzera berezia edo esportazio-ontzia behar bada, xehetasun horiek ere sartu beharko dira, zehaztapena eta dokumentazioa zehaztasunez parekatu ahal izateko.
