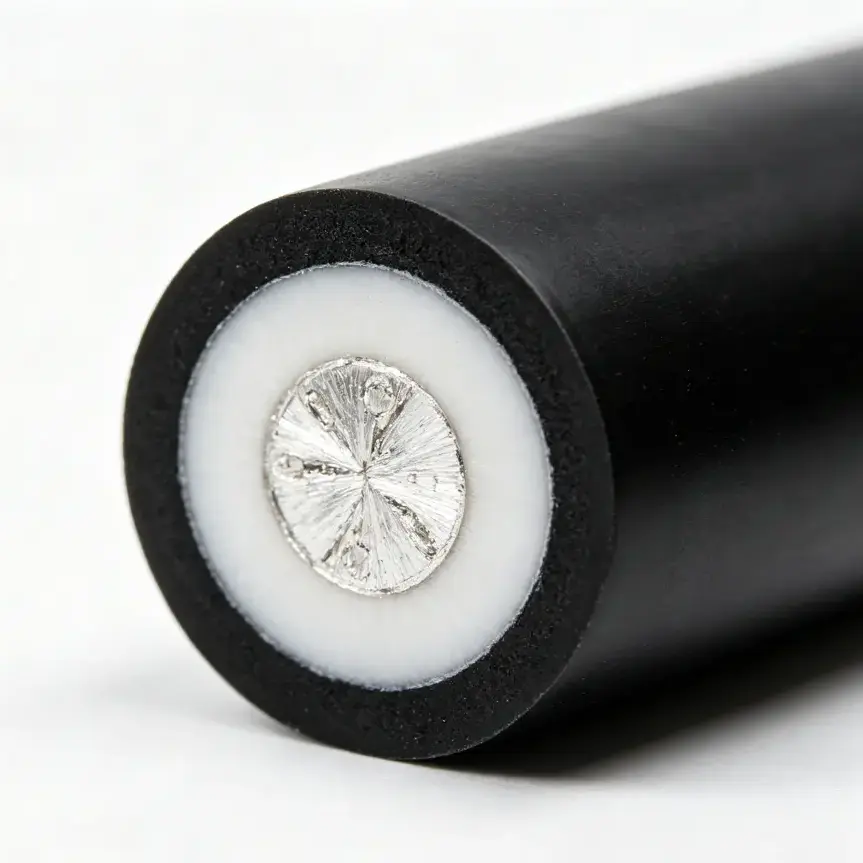

Qiancheng, Txinako kable fabrikatzaileak, hornitzen dituAluminiozko PVC isolatutako alanbre biribilaBehe-tentsio finkoko potentzia-banaketa eta eraikuntza-kableatuaren aplikazioetarako. Aluminiozko eroalea, PVCzko isolamendua eta kanpoko babes-zorroa ditu, kable honek eraikuntza arina eta isolamendu elektriko praktikoa konbinatzen ditu. Bere zehaztapenak, instalazio-eskakizunak eta errendimendu-ezaugarriak ulertzeak sistema elektriko fidagarrietarako kable egokia hautatzen laguntzen die ingeniariei, kontratistak eta kontratazio-taldeei.
Aluminiozko PVC isolatutako alanbre biribila instalazio elektriko finkoetarako diseinatuta dago, non eroaleen pisua, isolamenduaren babesa eta proiektuaren kostua kontu garrantzitsuak diren. Qiancheng-en BLVV modeloak nukleo bakarreko aluminiozko eroale bat dauka, PVC isolamenduarekin eta kanpoko PVCzko estal batekin, 300/500V-tan baloratua. Eskuragarri dauden eroaleen sekzioak 2,5 mm²-tik 70 mm² bitartekoak dira zerrendatutako zehaztapenetan. Gida honek kablearen eraikuntza, parametro teknikoak, funtsezko abantailak, aplikazio-egoerak, hautapen-irizpideak eta instalazio-neurriak azaltzen ditu erosleei erabaki informatuak har ditzaten.
Aluminiozko PVC isolatutako alanbre biribila kable elektrikoa da, aluminioa material eroale gisa eta polibinil kloruroa (PVC) isolamendu gisa erabiltzen dituena. Qiancheng-ek eskaintzen duen BLVV eraikuntzan, PVC kanpoko estal batek babes-geruza gehigarria eskaintzen du isolatutako eroalearen inguruan.
Kablea behe-tentsioko instalazio elektriko finkoetarako diseinatuta dago. Bere tentsio nominala 300/500V-koa da, eta proiektu baterako zehazterakoan tokiko arau elektrikoen aplikazio zuzena eta betetzea ezinbestekoa da.
Aluminioaren eta PVCaren konbinazioak hainbat baldintza praktiko betetzen ditu:
Garrantzitsua da produktu hau bereiztea XLPE isolamendua duten aluminiozko kableetatik, korronte-kable blindatuetatik eta kable malguetatik. Haien balorazio elektrikoak, tenperatura-mugak, ezaugarri mekanikoak eta instalazio-metodoak nabarmen desberdinak izan daitezke.
Produktuari buruzko informazio zehatza lortzeko, bisitatu Qiancheng-en aluminiozko PVC isolatutako alanbre biribilaren produktuaren orria.
Kablearen errendimendua bere eroalearen, isolamenduaren eta kanpoko zorroaren arteko elkarrekintzaren araberakoa da. Osagai bakoitzak funtzio ezberdin bat betetzen du, eta egitura osoak aurreikusitako instalazioaren baldintzak bete behar ditu.
Aluminiozko eroaleak korronte elektrikoa eramaten du zirkuituan zehar. Kobrearekin alderatuta, aluminioa arinagoa da bolumenez, eta hori onuragarria izan daiteke kable luzeak maneiatzen edo kable kantitate handiak garraiatzen direnean. Hala ere, aluminioak kobreak baino erresistentzia elektriko handiagoa du, beraz eroaleen tamainak korrontea, tentsio-jaitsiera eta instalazio-baldintzak kontuan hartu behar ditu.
PVC isolamendu primarioak eroalea inguratzen du eta bereizketa elektrikoa eskaintzen du. Bere lodiera zehaztutako kablearen diseinuarekin eta produktuaren estandar aplikagarriarekin bat etorri behar da. Kaltetutako isolamenduak, funtzionamendu-tenperatura desegokiak edo okerreko instalazioak segurtasun elektrikoa arriskuan jar dezakete.
Kanpoko PVCzko estalkiak kontaktu mekaniko arruntaren eta ingurumenaren esposizioaren aurkako babes-geruza gehitzen du. PVC-k hezetasunaren eta urraduraren aurkako erresistentzia erabilgarria eskain dezakeen arren, benetako babes-maila materialaren formulazioaren, kableen diseinuaren eta funtzionamendu-ingurunearen araberakoa da. PVCzko estalki arrunt batek ez luke automatikoki onartu behar UV erresistentzia, suaren erresistentzia edo zuzeneko lurperatzeko egokia denik.
Ondorioz, nukleo bakarreko eraikuntza biribila kable finkoko aplikazio egokietarako pentsatuta dago, barruko edo kanpoko ingurune guztietan erabiltzeko mugarik gabe.
Datu teknikoak berrikusi behar dira edozein kable elektriko eskatu aurretik. Hurrengo taulak Qiancheng-ek argitaratutako BLVV zehaztapenak laburbiltzen ditu. Balioak produktuaren erreferentziako neurriak dira, ez aluminiozko PVC kable bakoitzaren balorazio unibertsalak.
| Zeharkako Sekzio Nominala | Hari eroaleen gutxieneko kopurua | Isolamenduaren lodiera (mm) | Zorroaren lodiera (mm) | Gehienezko kanpoko diametroa (mm) | Erreferentzia-pisua (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Zehaztapen-ohar garrantzitsua:Argitaratutako taulak tamaina bakoitzerako hari eroaleen gutxieneko kopurua identifikatzen du. Erosleek eroaleen eraikuntza zehatza, aplikagarriak diren estandarrak, funtzionamendu-tenperatura nominala, korrontea garraiatzeko ahalmena eta beharrezko proba-txostenak hornitzailearekin berretsi behar dituzte eskaera egin aurretik.
Adibidez, kanpoko diametroa eta erreferentziazko pisua erabilgarriak dira kableen bideratzeko espazioa, garraio-kargak eta material-kopuruak kalkulatzeko. Ez dute modu independentean ezartzen kable batek karga elektriko jakin bat segurtasunez eraman dezakeen ala ez.
Aluminioaren dentsitate baxua abantaila praktikoa da kable kantitate handiak dituzten proiektuetan. Funtzio elektriko baliokidea duen kobrezko eroale batekin alderatuta, tamaina egokia duen aluminiozko eroale batek eroalearen pisua murriztu dezake. Azken kable-pisuaren konparaketak eroaleen tamaina elektriko egokiak erabili behar ditu sekzio-eremu berdinak alderatu beharrean.
Isolamenduak eta kanpoko estalkiak funtzio osagarriak betetzen dituzte. Isolamendu primarioak bereizketa elektrikoa eskaintzen du, eta estalkiak kanpoko babesa gehitzen du. Antolaketa hau erabilgarria izan daiteke kablea bere baldintza nominalen arabera instalatzen den instalazio finkoetan eta gehiegizko tentsio mekanikoetatik babestuta dagoenean.
Zerrendatutako 2,5 mm²-tik 70 mm² bitarteko tarteak hainbat aukera ematen dizkie erosleei zirkuitu eskakizun desberdinetarako. Eroale txikiago bat karga nahiko baxuko zirkuitu batera egokitu daiteke, eta eroale handiagoa, berriz, karga handiagoetarako edo kable-ibilbide luzeagoetarako. Azken hautaketa ingeniaritza kalkuluetan eta aplikagarriak diren arauetan oinarritu behar da.
Tamaina arrunteko aukerek zehaztapenen konparaketak eta materialen plangintza erraztu ditzakete. Luzera, kantitate, ontzi edo material suaren aurkako aukerak eskatzen dituzten proiektuetarako, erosleek Qiancheng-ekin erabilgarritasuna eta eskakizun teknikoak baieztatu beharko lituzkete produkzioa edo bidalketa baino lehen.
Abantaila hauek esanguratsuenak dira kablea aurreikusitako aplikazioarekin bat egiten denean. Material eroale edo isolamendu-egiturak ezin ditu konpentsatu tamaina okerra, konexio txarrak edo instalazio-baldintza desegokiak.
Qiancheng-en BLVV kablea tentsio baxuko kableatu finkoetarako aplikazio egokietarako pentsatuta dago. Aplikatzeko araudiaren eta produktuaren zehaztapen baieztatuaren arabera, balizko erabilerak hauek dira:
Kanpoko instalazioetarako kablea zehaztu aurretik, egiaztatu PVC formulazio eta kableen diseinua aurreikusitako esposiziorako onartuta dagoen. Zuzeneko ehorzketarako, eragin handiko inguruneetarako, kokapen arriskutsuetarako edo suaren errendimenduaren sailkapen jakin bat eskatzen duten aplikazioetarako, horretarako diseinatutako eta behar bezala ziurtatutako kable bat beharrezkoa izan daiteke.
Kable egokia aukeratzeak sekzio-eremu nominala espero den korrontearekin lotzea baino gehiago eskatzen du. Hautaketa prozesu fidagarri batek zirkuitu elektriko osoa eta bere instalazio-ingurunea hartzen ditu kontuan.
Egiaztatu 300/500V-ko balorazioa zirkuiturako eta dagokion kode elektrikorako egokia dela. Ez suposatu kable bat tentsio-klase desberdin baterako egokia denik, bere eraikuntza fisikoa antzeko itxura duelako soilik.
Zehaztu espero den karga-korrontea, zirkuituaren luzera, giro-tenperatura, instalazio-metodoa, beste kable batzuekin taldekatzea eta onar daitekeen tentsio-jaitsiera. Aluminioaren erresistentzia elektrikoa kobrearena baino handiagoa da, beraz, baliteke tamainaren ordez zuzena ez izatea egokia.
Identifikatu hezetasuna, eguzki-argia, produktu kimikoak, urradura, inpaktua eta beroarekiko esposizioa. Egiaztatu kanalizazio, kanalizazio, euskarri edo babes mekaniko osagarriak behar diren ala ez.
Aluminiozko eroaleek aluminiorako bereziki egokiak diren terminalak eta konektoreak behar dituzte. Egiaztatu baimendutako eroalearen tamaina, terminal-materiala, prestatzeko metodoa eta estutze-momentua. Konexio okerrak gehiegizko erresistentzia eta beroketa eragin ditzakete.
Eskaera berretsi baino lehen, eskatu datu teknikoen fitxa, aplika daitezkeen produktuen estandarrak, probaren dokumentazioa, ontziaren xehetasunak eta entrega-egutegia. Proiektu handiagoetarako, ziurtatu emandako kableen marka eta lotearen dokumentazioa onartutako zehaztapenarekin bat datozela.
Instalazio zuzena ezinbestekoa da errendimendu elektriko fidagarria lortzeko. Zehaztapen egokiekin fabrikatutako kablea ere arriskutsua izan daiteke gaizki instalatuta edo amaitzen bada.
Aluminiozko eroaleak kobrezko eroaleekin konektatzen direnean, erabili materialen konbinazio espezifikorako diseinatutako konektore homologatuak. Konexio-metodoak bateragarritasunari, kontaktu-erresistentziari eta konektorearen fabrikatzaileak zehaztutako prestaketa-baldintzak zuzendu behar ditu.
Suaren aurkako segurtasun-baldintza zorrotzak dituzten proiektuetarako, berretsi suaren aurkako sailkapen zehatza eta froga frogak. PVCzko estalkiak bakarrik ez du ezartzen kableak suteen aurkako segurtasun estandar jakin bat betetzen duenik.
Argitaratutako produktuaren deskribapenak 300/500V-ko tentsio nominala zehazten du. Instalatu aurretik, egiaztatu beti produktuaren marka eta dokumentazioa aurreikusitako zirkuituaren eskakizunekin alderatuta.
Aluminioak dentsitate txikiagoa eskaintzen du eta eroaleen pisua murriztu dezake, hau da, manipulatzeko eta garraiatzeko erabilgarria. Hala ere, aluminioak kobreak baino erresistentzia elektriko handiagoa du. Beraz, eroaleen tamaina, terminalen bateragarritasuna eta instalazio-eskakizunak arretaz ebaluatu behar dira.
Qiancheng-en argitaratutako BLVV zehaztapen-taulak 2,5, 4, 6, 10, 16, 25, 35, 50 eta 70 mm²-ko sekzio nominalak zerrendatzen ditu. Berretsi uneko erabilgarritasuna eta tamaina edo luzera bereziko edozein baldintza hornitzailearekin zuzenean.
Kanpoko kable finkoko zenbait aplikaziotarako egokia izan daiteke produktuaren zehaztapenak eta instalazio-baldintzek baimentzen dutenean. Eguzkiaren argia zuzena, uraren esposizioa, tenperatura eta kalte mekanikoak baloratu behar dira. Ez pentsa PVCz estalitako kable guztiak UV luzerako esposizio edo lurperatzeko zuzeneko egokiak direnik.
Ez. Suaren erresistentzia materialaren formulazio espezifikoaren, kableen diseinuaren eta aplikagarria den proba estandarraren araberakoa da. Suaren aurkako errendimendua behar bada, eskatu emandako bertsioaren berrespena eta haren probaren dokumentazioa.
Hautaketak karga-korrontea, kablearen luzera, tentsio-jaitsiera, giro-tenperatura, instalazio-metodoa, kable-taldekatzea eta tokiko eskakizun elektrikoak kontuan hartu behar ditu. Diseinatzaile elektriko kualifikatu batek azken eroalearen tamaina egiaztatu beharko luke ebakidura nominalean bakarrik fidatu beharrean.
Eman kable-eredua, tentsio nominala, eroaleen sekzioa, beharrezko luzera, guztizko kantitatea, instalazio-ingurunea, aplikagarria den estandarra, helmuga-merkatua, ontziratzeko eskakizunak eta errendimendu-baldintza berezi oro. Informazio honek hornitzaileari zehaztapenen bateragarritasuna ebaluatzen eta aurrekontu zehatzagoa prestatzen laguntzen dio.
Aluminiozko PVC isolatutako alanbre biribila aukera praktikoa da eroale arin bat eta PVC isolamendu- eta zorro babes-egitura behar duten tentsio baxuko instalazio finko egokietarako. Zehaztapen arrakastatsuak prezioa baino gehiagoren araberakoak dira: tentsioaren balorazioa, eroaleen tamainak, konexioen bateragarritasuna, ingurumen-esposizioa eta betetze-dokumentazioak eragina dute epe luzeko errendimenduan.
Qiancheng-ek BLVV kablearen zehaztapenak eskaintzen ditu proiektuaren ebaluaziorako, 2,5 mm²-tik 70 mm²-ra bitarteko eroaleen tamainarekin. Eraikin, fabrika edo elektrizitate banaketa proiektu baterako kablea hornitzen ari bazara, berrikusi zure eskakizun teknikoak azken eredua hautatu aurretik. Bisitatu Aluminiozko PVC Isolatutako Alanbre Biribila produktuaren orria eskuragarri dagoen informazioa berrikustekojarri gurekin harremanetanbehar duzun tamaina, tentsio, kantitatea, instalazio-baldintzekin eta entrega-helmugarekin. Qiancheng-en taldeak zure proiekturako zehaztapen eta aurrekontuen xehetasun egokiak eztabaidatzen lagun zaitzake.
