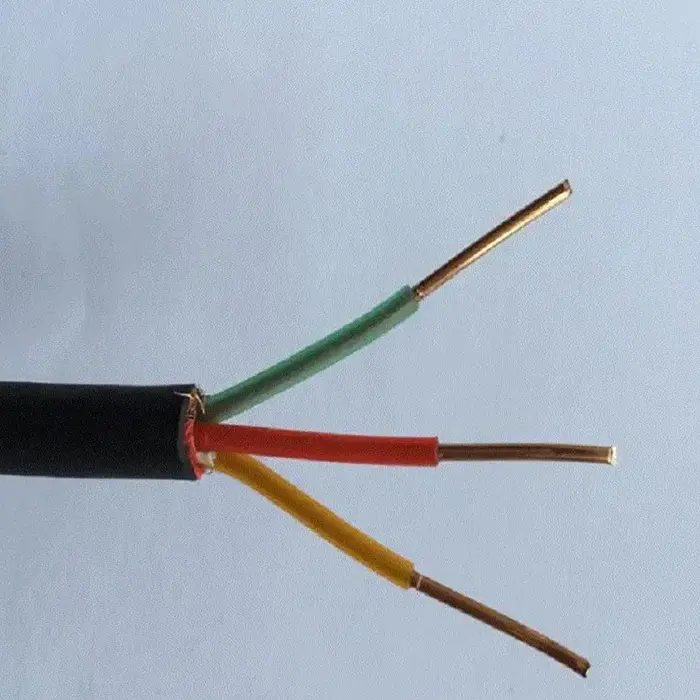

Suaren aurkako XLPE kobrezko kontrol-kablea

Produktuen ereduak: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP, etab.

Flame Retardant XLPE Copper Control Cable tentsio baxuko kontrol eta seinale-zirkuituetan erabiltzen da, non suaren hedapena mugatu behar den. Eraikuntza estandarrak oxigenorik gabeko kobrezko eroale bat konbinatzen ditu XLPE isolamenduarekin eta suaren aurkako kanpoko zorro batekin, kableatuaren eskakizun desberdinetarako eroale solido edo malguaren konfigurazioekin. Bertsio blindatuek eta blindatuek interferentzia elektromagnetikoak edo babes mekanikoa ere kontuan hartu behar diren instalazioetara zabaltzen dute.

XLPE isolamendua epe luzerako 90 °C-ko gehienezko funtzionamendu-tenperaturarako zehazten da, eta kablea, berriz, 450/750 V-ko konfigurazioetan eskuragarri dago nukleo-zenbaketa eta eroale-sekzio anitzekin. Z (A, B, C) sugar-mailak, blindajeak, blindajeak eta luzera bereziak hauta daitezke kontrol-zirkuituaren eta jartze-baldintzen arabera.

Produktuaren zehaztapenak, neurriak eta parametro teknikoen taula

Eraikuntza eta Errendimendua

1. XLPE isolamendua Tenperatura igoera kontrolatzeko kableatuetarako

Isolamendu-sistema gurutzatutako polietilenoan oinarritzen da, PVCzko isolamendu konbentzionalean beharrean. Emandako zehaztapenen arabera, XLPE geruzak epe luzerako 90 °C-ko gehienezko funtzionamendu-tenperatura du eta epe laburreko gainkargarako tolerantzia 130 °C-koa du. Horrek eraikuntza egokia egiten du kontrol-ekipoetarako eta instalazio elektrikoetarako, non kableak funtzionamendu-tenperatura handiagoak izan ditzakeen.

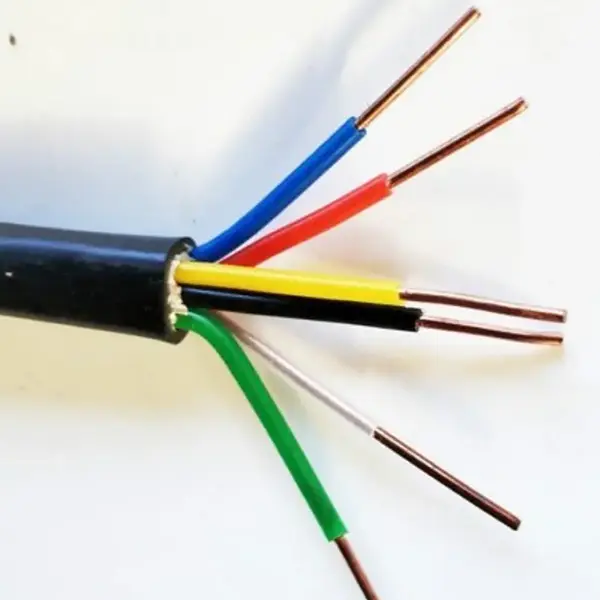

2. Kontrol eta Seinale Zirkuituetarako Kobrezko Eroaleak

Eroalearen zehaztapenak garbitasun handiko oxigenorik gabeko kobrearen % 99,99 hartzen du, 1. klaseko eroale solidoak eta 5. klaseko eroale malguak eskuragarri. Eraikuntza zurrun eta malguaren arteko aukera kableatuaren metodoarekin, terminalen antolaketarekin eta instalazio espazioarekin bat egin daiteke.

3. Garra-iragazkia eta aukerako babesa

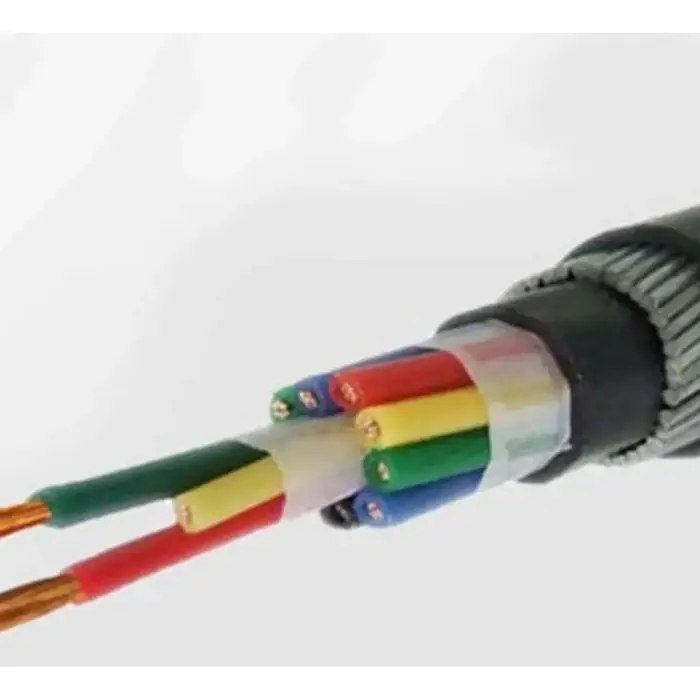

Kanpoko zorroa PVC edo polietilenoa (poliolefina) izan daiteke, eta Z (A, B, C) suaren iragazle-mailak eskuragarri daude. ZR-KYJYP blindatuek eta ZR-KYJV22 edo ZR-KYJY23 konfigurazio blindatuek instalazio-baldintza gehigarriak betetzen dituzte. Blindatzea garrantzitsua da interferentzia elektromagnetikoa kontrolatu behar den lekuetan, eta altzairuzko zintaren armadurak babes mekanikoa eskaintzen du ezarritako baldintzetarako.

Instalaziorako kablearen konfigurazioa aukeratzea

Eraikuntza egokia eroalearen tamaina baino gehiagoren araberakoa da. Nukleo-kopuruak kontrol- edo seinale-zirkuitu kopuruarekin bat etorri behar du, eroale-klaseak instalazio-metodoarekin bat etorri behar du. Kable erretiluetarako eta barruko kable finkoetarako, armadurarik gabeko eraikuntza nahikoa izan daiteke. Bertsio blindatuak interferentzia elektromagnetikoek eragindako zirkuituetarako har daitezke, eta bertsio blindatuak, berriz, kablea presio mekanikoa edo lurperatze zuzeneko baldintzetara jasaten diren instalazioetarako pentsatuta daude.

Kea murrizteko eta halogenoaren ezaugarriak behar dituzten proiektuetarako, eskuragarri dagoen WDZ kea gutxiko suaren aurkako bertsioa bereizita zehaztu behar da. Gutxieneko tolestura-erradioa ere kontuan hartu behar da bideratzerakoan: hornitutako datuek kablearen kanpoko diametroa ≥6 aldiz zerrendatzen dute blindatu gabeko bertsioetarako, ≥8 aldiz blindatutako bertsioetarako eta ≥12 aldiz blindatuentzako bertsioetarako.

Aplikazio tipikoak

1. Suteak babesteko eta eraikinak kontrolatzeko sistemak

Suaren aurkako XLPE kontrol-kableak tentsio baxuko kontrol-zirkuituetan sar daitezke suteen aurkako ekipoetarako, eraikinen automatizaziorako eta erlazionatutako sistema elektrikoetarako. Nukleoaren kantitatea eta eroalearen tamaina kontrol-ekipoarekin eta zirkuituaren antolamenduarekin bat etorri behar dira, kablearen diametro orokorrarekin soilik hautatu beharrean.

2. Ekipo fotovoltaikoak eta energia biltegiratzeko ekipoak

Kontrol-armairuek, inbertsorearekin lotutako ekipamenduek eta energia biltegiratzeko sistemek behe-tentsioko seinale eta kontrol-zirkuitu anitz izan ditzakete instalazio-eremu mugatu batean. XLPE isolamenduak tenperatura baxuko aplikazioetarako erabili ohi diren PVC kontrol-kableek baino funtzionamendu-tenperatura-tarte handiagoa eskaintzen du, benetako kablearen zehaztapenen eta funtzionamendu-baldintzen arabera.

3. Industri Automatizazio eta Prozesu Ekipamendua

Kable sorta motorrekin, ponpekin, haizagailuekin, makina-erremintekin, PLC armairuekin eta beste ekipo industrial batzuekin lotutako kontrol-zirkuituetarako erabil daiteke. Eroale malguaren bertsioak erabilgarriak dira bideratzeak kablearen malgutasun handiagoa eskatzen duenean, eta babestutako eraikuntzak kontuan hartu daitezke interferentzia elektromagnetikoen eraginpean dauden seinale-zirkuituetarako.

4. Lurpeko Erabilgarritasun eta Azpiegitura Instalazioak

ZR-KYJV22 eta ZR-KYJY23 konfigurazio blindatuek babes mekaniko gehigarria behar duten instalazioetarako aukera eskaintzen dute, zuzeneko lurperatzeko aplikazio zehatzak barne. Blindatu gabeko bertsioak kable-erroletan, barne-hodietan eta kable-lubakietan erabil daitezke, non babes mekanikoa dagoeneko instalatzeko metodoaren bidez ematen den.

5. Potentzia-ekipoak eta esportaziora zuzendutako proiektuak

Azpiestazioetarako, zentral elektrikoetarako, ekipo elektrikoetarako eta atzerriko proiektuetarako, beharrezko kablearen zehaztapena proiektuaren estandarraren, tentsio-klasearen, instalazio-metodoaren eta dokumentazio-eskakizunen arabera baieztatu behar da. Produktuen dokumentazioa, proba-erregistroak eta bobina-ontziratzea proiektuaren entrega-baldintzen arabera antolatu daiteke.

Egiaztapen teknikoa Eskaera egin aurretik

Kontrol-kable-proiektu baterako, produkzioa baino lehen baieztatzen den informaziorik erabilgarriena behar den tentsioa, eroale-klasea, sekzioa, nukleo kopurua, suaren iragazkia-maila eta jartze-ingurunea dira. Blindadura edo blindajea zehaztu behar da interferentzia elektromagnetikoa edo babes mekanikoa instalazioaren eskakizunaren parte denean.

Emandako datu teknikoek 0,75-6 mm²-ko eroaleen sekzioak eta 2 eta 61 nukleo arteko nukleoen konfigurazio estandarrak hartzen dituzte. Bidalketa-luzera pertsonalizatu daiteke, kablearen identifikazioak kolore anitzeko nukleoak erabiltzen dituen bitartean, lurra berde-horia duten nukleoak. Esportazio-eskaeretarako, ontziak plastikozko bobinak edo egurrezko bobina fumigatuak izan ditzake bidalketa-baldintzen arabera.

Ohiko galderak

1. Zein estandar zehazten dira kable honetarako?

Emandako produktuaren zehaztapenak GB/T 9330 eta GB/T 19666 ageri dira estandar nazional aplikagarri gisa. Proiektu batek ziurtagiri osagarriak, saiakuntza-txostenak edo esportazio-dokumentazioa behar baditu, beharrezko dokumentu-zerrenda berretsi beharko da ekoizpena baino lehen.

2. Zer tenperatura-tarte zehazten da XLPE isolamendurako?

Datu teknikoek epe luzerako 90 °C-ko gehienezko funtzionamendu-tenperatura eta epe laburreko gainkarga-tolerantzia 130 °C-koa zehazten dute. Egonerako gutxieneko tenperatura estandarra ≥0 °C-koa da, eta hotzari erresistentea den bertsio bat, berriz, -30 °C-tan zuzeneko eraikuntzarako zerrendatuta dago.

3. Zein eroaleen tamaina eta nukleoen konfigurazio daude eskuragarri?

Eroaleen sekzio estandarrak 0,75, 1,0, 1,5, 2,5, 4 eta 6 mm² dira. Nukleoen konfigurazio estandarrak 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 eta 61 nukleoen artean daude, ekoizpen pertsonalizaturako nukleoen zenbaketa bereziekin.

4. Noiz zehaztu behar da bertsio blindatua edo blindatua?

ZR-KYJYP blindatua kontuan hartu daiteke kontrol-zirkuituak interferentzia elektromagnetikoen babesa behar duenean. ZR-KYJV22 edo ZR-KYJY23 blindatua babes mekaniko gehigarria behar den baldintza batzuk jartzeko diseinatuta dago, zuzeneko lurperatzeko aplikazio zehatzak barne. Makurdura-erradioaren baldintzak desberdinak dira eraikuntza horien artean.

5. Zer baieztatu behar da proiektuaren aurrekontu baterako?

Eman behar den eredua, eroaleen sekzioa, nukleoaren kantitatea, gutxi gorabeherako luzera, jartze-metodoa eta blindaje, blindaje, ke baxuko edo hotzaren aurkako edozein baldintza. Esportazio-eskaeretarako, helmuga, bobina-eskakizunak eta beharrezko dokumentu teknikoak edo ikuskapenak ere baieztatu behar dira.

6. Kablea luzera pertsonalizatuetan horni daiteke?

Bai. Emandako zehaztapenak entrega-luzera pertsonalizagarriak zerrendatzen ditu ±% 0,5eko luzera-tolerantziarekin. Nukleoen zenbaketa bereziak eta konfigurazio funtzionalak ere eztabaida daitezke proiektuaren eskakizunen arabera.
