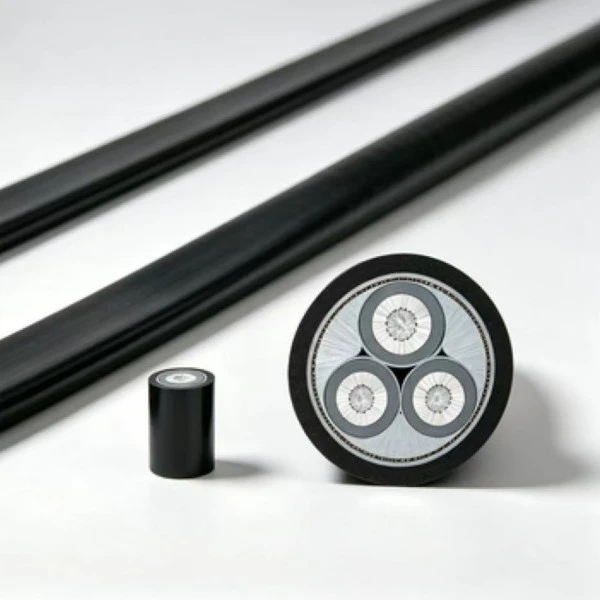

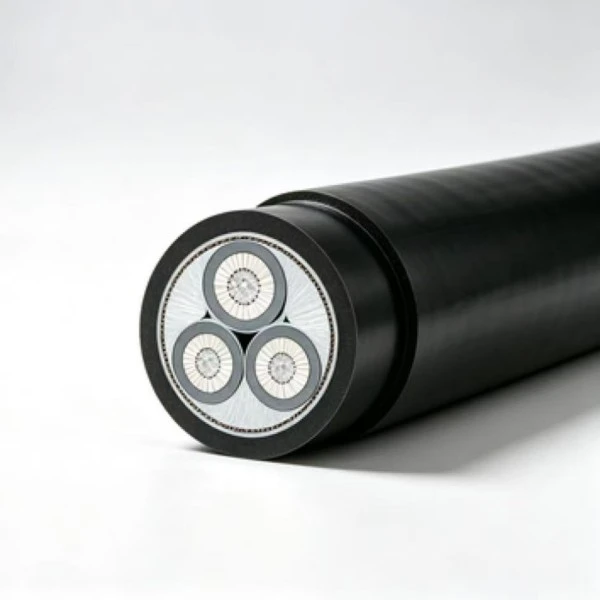

Aluminiozko XLPE Tentsio Beheko Potentzia Kableak XLPE isolamendua duten aluminiozko eroaleak erabiltzen ditu 0,6/1 kV tentsio baxuko potentzia banatzeko. Aluminiozko eroaleak kablearen pisua murrizten du kobrezko eraikuntzarekin alderatuta, eta XLPEk, berriz, isolamendu elektriko egonkorra eskaintzen du zehaztutako funtzionamendu-tenperaturan. Kablea instalazio finkoetarako konfigura daiteke fabriketan, kanpoko banaketa-sistemetan, kable-lubakietan eta beste aplikazio batzuetan, non jartze-baldintzak produktuaren zehaztapenekin bat datozenean.
|
Ebakidura nominala (mm²) |
Isolamenduaren lodiera (mm) |
Gainaren lodiera (mm) |
Gutxi gorabeherako kablearen kanpoko diametroa (mm) |
Eroaleen DC erresistentzia (Ω/km)Al |
Proba-tentsioa (kV/5min) |
Airearen potentzia (A) (A)-Al |
Zuzeneko lurzoruan (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Tentsio-maila Uo/U (kV) |
Baldintza |
|
3.6/6, 6/6 |
Deskarga partziala ≤ 10 pC 1,73U₀-tan |
|
8.7/10, 12/20 |
Deskarga partziala ≤ 10 pC 1,73U₀-tan |
|
18/30, 21/35 |
Deskarga partziala ≤ 10 pC 1,73U₀-tan |
|
26/35 |
Deskarga partziala ≤ 10 pC 1,73U₀-tan |
Nukleo bakarreko kableetarako, tolestura-erradio onargarria \(20\times(d+D)\pm5\%\) da.
Nukleo anitzeko kableetarako, tolestura-erradio onargarria \(15\times(d+D)\pm5\%\) da.
D = kablearen benetako kanpoko diametroa (mm)
d = eroalearen benetako diametroa (mm)
Aurreberotzea derrigorrezkoa da 0 ℃-tik behera jartzen denean. Kablea tenperatura baxuko ezarri beharreko prozeduraren arabera maneiatu eta instalatu behar da, isolamenduan edo estalkian kalte mekanikoak izateko arriskua murrizteko.
Ematen den informazio teknikoaren arabera ez dago murrizketa bertikaleko altuera-diferentzian. Instalazio-metodoa, finkatzeko antolamendua eta kablearen pisua kontuan hartu behar dira oraindik ibilbide bertikalak planifikatzerakoan.
|
Airearen tenperatura |
||||||||||||||||
|
Funtzionamendu-tenperatura (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Lurzoruaren tenperatura |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Aluminiozko XLPE tentsio baxuko kablea tentsio baxuko banaketa finkorako erabil daiteke lantegien, biltegien eta beste eraikin industrial batzuen barruan. Bideratze tipikoak kable-erroiluak eta horman muntatutako kable-sistemak barne hartzen ditu. Eroalearen tamaina hautatzerakoan, konektatutako karga, instalazioaren antolaketa, giro-tenperatura eta beharrezko tentsio-jaitsiera batera egiaztatu behar dira.
Kanpoko instalazio finkoetarako, kablea egitura egokietan, zutoinetan edo beste euskarri-sistema batzuetan bideratu daiteke proiektuaren zehaztapenak baimentzen duenean. Estalkiak kanpoko esposizio arrunterako babesa eskaintzen du, eta epe luzeko eguzki-argia, tenperatura-aldaketak, hezetasuna eta karga mekanikoa kontuan hartu behar dira instalazioan.
Kable-lubakiek eta zerbitzu-tunelek bide komunak eskaintzen dituzte potentzia-banaketa-zirkuitu finkoetarako. Instalazioak beroaren xahupen egokia ahalbidetu eta babes eta babes egokia eskaini behar du. Instalazio itxietan edo multzokatuetan, aire-korrontea zuzenean aplikatu beharrean, korronte nominala zuzenean aplikatu beharrean, korronte-korrontea zuzenean aplikatu beharrean, korronte inpaktua zuzentzeko faktoreak eta benetako giro-baldintzak kontuan hartu behar dira.
Zuzeneko lurperatzea kontsidera daiteke kableen eraikuntzak, lurzoruaren baldintzek eta babes mekanikoak proiektuaren baldintzak betetzen dituztenean. Ehorzketa-sakonera, drainatzea, kanpoko karga eta etorkizunean induskatzeko aukera berrikusi behar dira instalatu aurretik. Babes neurriak behar dira lurzoru korrosiboetan edo indar mekaniko nabarmenen eraginpean dauden tokietan.
Kablea behe-tentsio finkoko banaketarako har daiteke landa-sare elektrikoa berritzeko eta antzeko azpiegitura lanetan. Aluminiozko eroaleek kablearen pisua murrizten dute, eta hori erabilgarria izan daiteke kableen ibilbide luzeek garraio eta instalazio lan handiak behar dituztenean. Eroaleen dimentsioak espero diren karga, ibilbidearen luzera, tentsio-jaitsiera eta instalazio-baldintzak jarraitu behar ditu.
A: Tentsio nominala 0,6/1 kV-koa da tentsio baxuko potentzia-banaketa orokorrerako. Eraikuntzaren eta proiektuaren baldintzen arabera, instalazio-metodoek kanpoko aireko bideratzea, kableen lubakiak eta zuzenean lurperatutako zenbait aplikazio izan ditzakete. Kanpoko erabilerak eguzki-argia, euria, tenperatura, babes mekanikoa eta zehaztutako estalkien propietateak kontuan izan behar ditu.
A: Nukleo bakarreko kableetarako, zehaztutako toleste-eskakizuna \(20\times(d+D)\pm5\%\) da, nukleo anitzeko kableen eskakizuna, berriz, \(15\times(d+D)\pm5\%\). Aurre-berotzea beharrezkoa da erruteko giro-tenperatura 0 ℃ baino txikiagoa denean. Kablea ez da indarrez tolestu edo tiratu behar tenperatura baxuetan, PVC edo beste estal polimerikoko materialak malgutu daitezkeelako.
A: Hornitutako taula teknikoak 1,5 mm²-tik 1000 mm²-ra bitarteko sekzio nominalak hartzen ditu. Eskuragarritasuna eskatutako zehaztapenaren eta produkzio-egutegiaren araberakoa da. Ebakitzeko eskakizunak eta kableen markaketa proiektuaren eskaeretarako eztabaidatu daitezke, kantitatea, eroalearen tamaina eta beharrezko entrega-data ekoizpena baino lehen baieztatuta.
A: Aluminioak kobreak baino dentsitate txikiagoa du, kablearen pisua murrizten du eta garraioa eta manipulazioa errazten ditu instalazio askotan. Material eroaleak materialaren kostu txikiagoa du aplikazio askotan. Hala ere, eroaleen hautaketa ez da materialaren prezioan soilik oinarritu behar; Korrontea garraiatzeko ahalmena, tentsio-jaitsiera, ibilbidearen luzera, konexio-metodoa eta instalazio-baldintzak egiaztatu behar dira.
A: Fabrikako ikuskapen-erregistro garrantzitsuak eta proba elektrikoen dokumentuak produktuaren zehaztapenen eta eskaera-baldintzen arabera eman daitezke. Ingelesezko dokumentazioa presta daiteke atzerriko proiektuen berrikuspenerako edo aduanako dokumentaziorako beharrezkoa denean. Ziurtagiri zehatzak, proba-txostenak eta dokumentu-formatuak helmugako merkatuaren eta proiektuaren onarpen-baldintzen arabera berretsi behar dira.
E: Zuzeneko lurperatzea kablearen eraikuntzak eta gunearen baldintzek aplikagarriak diren baldintzak betetzen dituztenean bakarrik egin behar da. Babes-mahukak edo hodiak kontuan har daitezke kablea lurzoruaren korrosio gogorra, hezetasun handia, ibilgailuen karga, indusketa jarduera edo beste arrisku mekaniko batzuen eraginpean dagoenean. Ehorzketa-sakonera eta drainatze egokiak instalazio-planean ere sartu behar dira.
E: Eroalearen ebakiduraren, kableen eraikuntzaren, eskaeraren kantitatearen, produkzio-ahalmenaren, bilgarrien eta dokumentazioaren eskakizunen araberakoa da. Zehaztapen estandarrak produkzio-egutegi laburragoak izan ditzake materialak eta edukiera eskuragarri daudenean. Pertsonalizatutako edo bolumen handiko eskaerak fabrikarekin berretsi behar dira aldez aurretik, ekoizpena eta bidalketa proiektuaren egutegiarekin koordinatu ahal izateko.
E: Korronte onargarria giro-tenperaturarekin aldatzen da, beroa xahutzeko baldintzak aldatzen direlako inguruko tenperatura igo edo jaitsi ahala. Hortaz, taula teknikoan emandako koefiziente zuzentzaileak kontuan hartu behar dira eroaleen tamaina eta instalazio-metodoa aukeratzerakoan. Kableen taldekatzeak, aireztapenak, lurzoruaren tenperaturak eta lurperatzeko baldintzek ere eragin dezakete benetako korronte onargarrian.
Proiektuaren kontsultak egiteko, beharrezko tentsioa, eroaleen sekzioa, kablearen luzera, instalazio-metodoa, ingurune-baldintzak eta kantitatea eman behar dira, zehaztapen egokiak eta dokumentu teknikoak berretsi ahal izateko.
