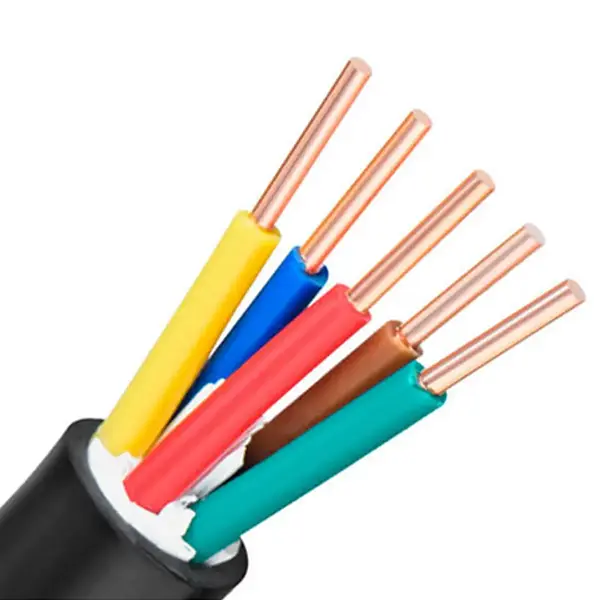

Kobrezko PVC suaren kontrol-kablea

Produktuen ereduak: ZR-KVV, hots, Z(A、B、C、D)-KVV, ZR-KVVP hots, Z (A、B、C、D)-KVVP, ZR-KVV22 hots, Z (A、B、C、D) -KVV22, etab.

Copper PVC Flame Retardant Control Cable 450/750V-ko kontrol-kablea da, oxigenorik gabeko kobre-eroaleak, mikazko zinta eta PVCzko isolamendu eta estalkia erabiliz. Klase 1 solidoa, 2 klasea haritua eta 5. klaseko eroale malguak kableatuaren baldintza desberdinetarako eskuragarri daude. Kablea industria-instalazioetan, eraikinetan eta tentsio baxuko beste sistema elektriko batzuetan kontrol, monitorizazio eta zirkuitu osagarrietarako dago pentsatuta, non suaren aurkako eta suaren aurkako errendimenduak behar diren.

Kablearen eraikuntzak kobrezko hari txirikorda edo kobrezko zintaren babesa ere izan dezake, 2 eta 61 nukleo arteko nukleo kantitateekin. Beraz, aukeraketa eroale mota, zeharkako sekzioa, nukleoaren kantitatea, blindaje-baldintzak, instalazio-metodoa eta proiektuaren suaren errendimendu aplikagarriak izan daitezke.

Produktuaren zehaztapenen neurriak eta parametro teknikoen taula

Eraikuntza eta Errendimendua

Kableatu-baldintza desberdinetarako eroaleen aukerak

Kablea kobrezko eroale solido, kate edo malguekin dago eskuragarri. Eraikuntza sendoak eta kabledunak erabil daitezke kablearen ibilbidea nahiko finkoa den lekuetan, eta eroale malguak erosoagoak diren bitartean kableak kableatzeko, ekipoen konexioetarako eta kableak errazago maneiatzeko eskatzen duten instalazioetarako. Eroaleen eraikuntza egokia instalazio metodoaren eta eskakizun mekanikoen arabera aukeratu behar da.

Mika zinta eta PVC isolamendua

Mika zintak suaren aurkako geruza osatzen du eroalearen inguruan, eta PVCak, berriz, isolamendu elektriko nagusia. Kanpoko estalkia suaren aurkako PVCz egina dago. Konbinazio honek kableari suaren aurkako eraikuntza eta suaren aurkako ezaugarriak ematen dizkio aplikagarria den kablearen konfiguraziorako.

Aukerako blindajea

Interferentzia elektromagnetikoak kontuan hartu behar diren zirkuituetarako, kobrezko hari txirikorda edo kobrezko zintaren biltzea zehaztu daiteke blindaje-geruza gisa. Zerrendatutako babes-estaldura-tasa ≥% 80 da. Eraikuntza blindatua seinale motaren, inguruko ekipamendu elektrikoaren eta instalazioaren ingurunearen arabera hautatu behar da.

Kableak kableatuaren eskakizun praktikoei erantzuten dien tokian

Kobrezko PVC suaren kontrol-kablea kontrol-kableatu baldintza finkoetarako eta malgurako konfiguratu daiteke. Horrek eroale-eraikuntza guztiz desberdinak hautatzeko beharra murrizten du proiektu batek kontrol-armairuak, ekipo-konexioak eta kable-ibilbide finkoak sistema elektriko beraren barruan dituenean.

Kontrol- eta monitorizazio-seinaleak daramatzaten zirkuituetarako, eroaleen erresistentzia zehaztapen garrantzitsu bat da, materialaren deskribapen hutsa baino. Taula teknikoak eskaera egin aurretik berrespen teknikorako erabil daitezkeen isolamendu-erresistentzia, tentsio iraunkorra eta eroale-erresistentzia eskakizunak eskaintzen ditu.

Suaren babesa diseinu elektrikoaren parte denean, kablearen suaren aurkako eta suaren aurkako ezaugarriak ebaluatu behar dira kableen bideratzea, euskarri metodoak eta suteen aurkako sistema osoaren eskakizunekin batera. Kableen errendimendua ez da kontuan hartu behar instalazio-metodoaren arabera.

Aplikazio-eszenatokiak

1. Suteen aurkako babes-sistemak: suteen aurkako kontrol-armairuak, alarmarekin lotutako zirkuituak, kea kanporatzeko ekipoak eta sute-uraren ponpa kontrolatzeko sistemak.

2. Elikatze-instalazioak: kontrol-armairu elektrikoak, sorgailuen zirkuitu osagarriak eta kontrol- edo seinale-kableatuak elektrizitatea banatzeko geletan.

3. Industria-automatizazioa: produkzio-lerroetarako, makineriarako eta prozesu-ekipoetarako kontrol-sistemak, non suaren aurkako kableen eraikuntza behar den.

4. Eraikuntzako sistema elektrikoak: Igogailuak kontrolatzeko sistemak, aire girotuko ekipamendu zentrala, sotoko makinen gelak eta eraikinen automatizazioko beste aplikazio batzuk.

5. Industri ekipamendu orokorra: Hondakin-uren tratamendurako ekipoak, lehortzeko lineak, makina-erreminta eta beste kontrol-zirkuitu osagarri batzuk.

Kalitatea eta Egiaztapen Teknikoa

Kontratazio teknikorako, egiaztapen-puntu nagusiak honako hauek dira: eroaleen eraikuntza, eroaleen sekzioa, PVC isolamenduaren lodiera, isolamendu-erresistentzia, jasateko tentsioa, eroaleen erresistentzia, blindajearen konfigurazioa eta zehaztutako suaren errendimendu-baldintzak. Parametro hauek produktua onartzeko oinarri praktikoagoa eskaintzen dute kablearen kalitatearen deskribapen orokorrak baino.

Qiancheng-ek produktuaren zehaztapen aplikagarriak eta dokumentazio teknikoa eskain ditzake agindutako kable konfigurazioaren arabera. Ingeniaritza- eta esportazio-proiektuetarako, proba-txostenen, ziurtagirien, ikuskapen-erregistroen, ontzien eta kableen luzeraren eskakizunak berretsi behar dira ekoizpena baino lehen.

Zehaztapenak aukeratzeko gida

Eroaleen Sekzioa

Eskuragarri dagoen eroaleen sekzioa 0,5 mm²tik 10 mm² bitartekoa da. Hautaketa zirkuituaren funtzioan, karga elektrikoan, onar daitekeen eroaleen erresistentzian eta aplikagarriak diren instalazio-baldintzetan oinarritu behar da.

Core kantitatea

Konfigurazio estandarrak 2 eta 61 nukleo artean hartzen ditu. Nukleoaren kantitatea ekipoak edo proiektuak behar dituen kontrol, monitorizazio eta zirkuitu laguntzaileen kopuruaren arabera zehaztu behar da.

Blindaje-baldintzak

Seinalearen interferentziak kezkatzen direnean, kobrezko hari txirikorda edo kobrezko zinta blindatzea kontuan hartu daiteke. Beharrezko blindaje-metodoa ingurune elektrikoaren eta kontrol-sistemaren eskakizunen arabera baieztatu behar da.

Suaren Emanaldia

Taula teknikoak 830 ℃ baino gutxiagoko suaren esposizio-baldintza zehazten du 90 minutuz eta suaren aurkako eskakizunak GB/T 19666-ren arabera. Beharrezko proba-baldintza eta dokumentazioa benetako proiektuaren zehaztapenaren arabera berretsi behar dira eskaera egin aurretik.

Ohiko galderak

1. Zein estandar zehazten dira kable honetarako?

Datu teknikoek GB/T 9330 erreferentzia egiten dute DC eroaleen erresistentziarako eta GB/T 19666 zerrendatutako suaren aurkako eskakizunetarako. Esportazio-proiektu baterako beharrezkoa den ziurtagiri edo proba-dokumentazio osagarria agindutako kable konfigurazioaren arabera berretsi behar da.

2. Zein eroale-eraikuntza daude eskuragarri?

Kablea eroale zurrun solidoekin edo hari anitzeko eroale malguekin konfigura daiteke. Eraikuntza egokia instalazioa finkoa den, kontrol-armairu batetik bideratu edo instalazioan malgutasun handiagoa behar duenaren araberakoa da.

3. Zein sekzio eta nukleo kantitate daude eskuragarri?

Zerrendatutako eroaleen sekzioak 0,5 mm²-tik 10 mm² bitartekoak dira, 2 eta 61 nukleo arteko nukleo-kantitateekin. Azken konbinazioa zirkuituaren diseinuaren eta kablearen konfigurazioaren arabera baieztatu behar da.

4. Kablea blindatu al daiteke?

Bai. Kobrezko alanbre txirikorda edo kobrezko zinta biltzea aukerako blindaje geruza gisa zehaztu daiteke, zerrendatutako blindaje-estaldura-tasa ≥80-ko tasarekin.

5. Non erabiltzen da normalean kobrezko PVC suaren kontrol-kable hau?

Kontrolerako, monitorizaziorako eta zirkuitu osagarrietarako erabiltzen da suaren aurkako sistemetan, potentzia-instalazioetan, automatizazio industrialeko ekipamenduetan, eraikinen sistema elektrikoetan eta suaren aurkako ezaugarriak zehaztutako suaren aurkako eta suaren aurkako ezaugarriak behar diren beste aplikazio industrial batzuetan.

6. Zer informazio behar da aurrekontua egiteko?

Eman behar den eredua, eroale mota, sekzioa, nukleoaren kantitatea, blindaje-eskakizuna, kablearen luzera, instalazio-ingurunea eta aplikagarriak diren suaren errendimendu-baldintzak. Beharrezko ikuskapen-txostenak, ziurtagiriak edo esportazio-dokumentazioa ere zehaztu beharko dira aldez aurretik.
