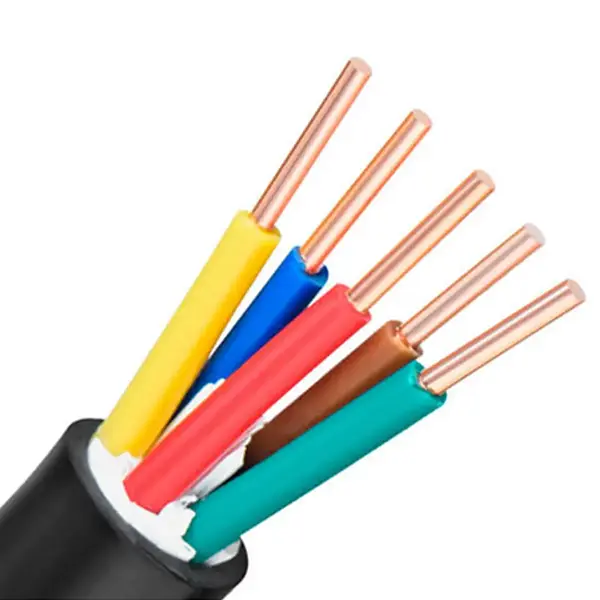

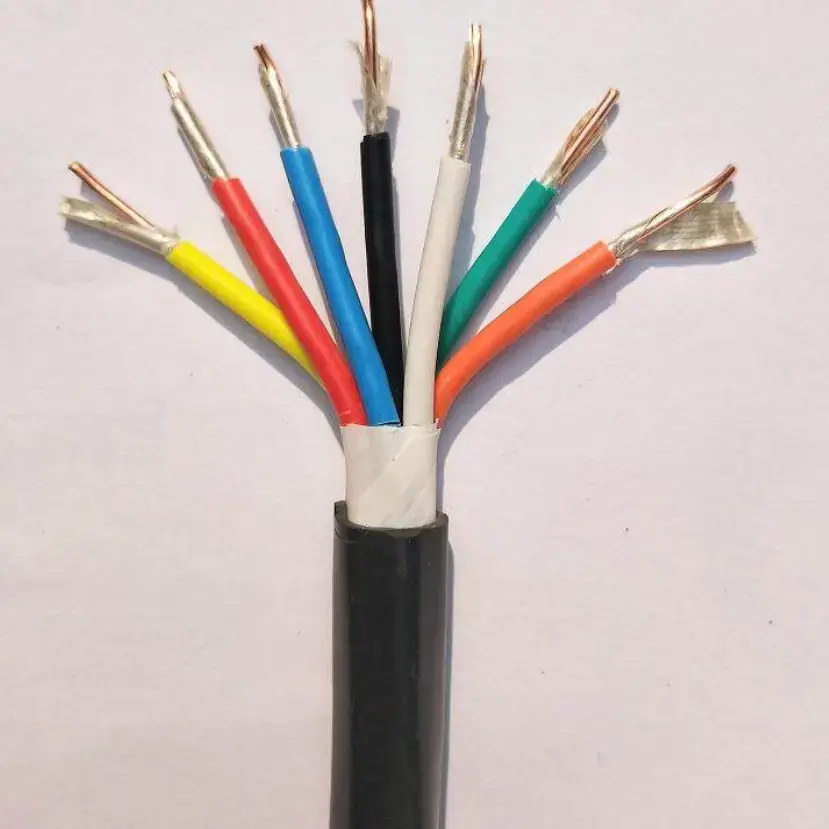

Kobrezko PVC Suaren aurkako Kontrol-Kablea

Oinarrizko Produktu Eredua: N-KVV(NH-KVV).

Kobrezko PVC Suaren Erresistentzia Kontrolerako Kableak kobrezko eroalea, mikazko zinta suaren aurkako geruza eta PVCko isolamendua eta estalkia konbinatzen ditu suaren aurkako kableen eraikuntza behar duten kontrolerako eta zirkuitu laguntzaileetarako. 450/750V-ko kablea suaren esposiziopean zirkuituaren jarraikortasuna mantentzea sistemaren diseinuaren parte den epe jakin batean mantentzea aplikazioetarako da. Eroalearen eraikuntzaren arabera, kablea 1. Klaseko edo 5. Klaseko kobrezko eroaleekin konfigura daiteke.

Mika zintak suaren aurkako geruza nagusia osatzen du eroalearen inguruan, eta eroaleen aukera malguek, berriz, kablea errazagoa egiten dute kable erretiluetan, kontrol-armairuetan eta ekipoen konexioetan zehar. Zehaztapenen hautaketak eroaleen sekzioa, nukleoaren kantitatea, instalazio-baldintzak eta sistema elektriko osoaren suaren errendimenduaren baldintzak kontuan izan behar ditu.

Produktuaren zehaztapenen neurriak eta parametro teknikoen taula

Suaren aurkako eraikuntza eta kableen diseinua

Mika-zinta Suaren aurkako geruza

Mika zinta eroalearen inguruan kokatzen da suaren aurkako osagai nagusi gisa. Suaren eraginpean, geruza honek isolamendu elektrikoa zehaztutako proba-baldintzetarako mantentzea du helburu eta zirkuituaren jarraitutasuna behar den aldian mantentzen laguntzeko. Suaren aurkako benetako kalifikazioa produktuaren zehaztapen aplikagarriaren eta proiekturako proba metodoaren arabera baieztatu behar da.

Kobre eroaleen aukerak

Eroaleen eraikuntza 1. Klasea edo 5. Klaseko kobrea izan daiteke, beharrezko kablearen konfigurazioaren arabera. Taula teknikoak eroaleen kantitatea, sekzioa eta 20 ℃ DC erresistentzia balioak eskaintzen ditu, parametro elektrikoak zehaztapena berretsi aurretik egiaztatzeko aukera emanez.

PVC isolamendua eta estalkia

PVC-k eroalearen inguruko isolamendu nagusia eskaintzen du eta kablearen babes mekaniko orokorrari laguntzen dio. Zerrendatutako isolamendu-lodiera sekzio nominalarekin aldatzen da, beraz, kablearen zehaztapena behar diren eroaleen tamaina eta instalazio baldintzekin batera hautatu behar da.

Kablea nola egokitzen den suteen aurkako kontrol-sistemetara

Kobrezko PVC Suaren Erresistentearen Kontrol-Kablea kontrol, alarma, monitorizazio edo funtzio osagarriak erabilgarri egon daitezkeen zirkuituetarako pentsatuta dago sute baten gertaeran epe jakin batean. Zirkuitu tipikoak suteen aurkako kontrol-armairuak, ke-iheserako ekipoak, su-ponpak eta elektrikoki kontrolatutako beste sistema batzuk dira.

Suaren aurkako funtzioa zirkuitu osoaren diseinuaren parte gisa hartu behar da. Kableen bideratzeak, euskarri metodoak, konektatutako ekipoak, instalazio-inguruneak eta behar den suarekiko erresistentzia-sailkapenak sistemaren azken errendimenduan eragina izan dezakete.

Aplikazio-eszenatokiak

1. Suteen aurkako ingeniaritza: suteen aurkako estekagailuen kontrol-armairuak, suteen aurkako alarma-sistemak, keak ateratzeko haizagailuak eta su-uraren ponpa kontrolatzeko zirkuituak.

2. Zentral elektrikoak: kontrol-armairu elektrikoak, elektrogenoen bigarren mailako kontrol-lineak eta kontrol- edo seinale-kableatuak elektrizitatea banatzeko geletan.

3. Industria metalurgikoa: metalurgia-tailerretan produkzio-lerroetako ekipoetarako eragiketa automatikoko kontsolak eta kontrol-zirkuituetarako.

4. Eraikuntzaren eraikuntza: sotoko makinen gelak, aire girotuko sistema zentralak eta igogailuaren suteen aurkako lotura kontrolatzeko sistemak.

5. Industria orokorra: Hondakin-uren tratamendurako ekipoak, lehortzeko produkzio-lerroak eta makina-erremintaren euskarri diren kontrol-zirkuituak, non suaren aurkako eraikuntza behar den.

Hautapen praktikoak

1. Eroaleen Sekzioa

Beharrezko sekzioa karga elektrikoaren, zirkuituaren funtzioaren, eroaleen erresistentzia onargarriaren eta aplikagarriak diren instalazio-baldintzen arabera zehaztu behar da. Eskuragarri dauden datuek 0,5 mm²-tik 6 mm² bitarteko sekzio nominalak hartzen dituzte.

2. Core kantitatea

Nukleo-kantitatea eraman beharreko kontrol-, alarma-, monitorizazio- eta zirkuitu laguntzaile-kopuruarekin bat etorri behar da. Taulak 61 nukleoen bidez gomendatutako core konfigurazioak zerrendatzen ditu, hornitutako zehaztapenaren araberako core kantitate pertsonalizatuak eskuragarri daude.

3. Malgutasuna eta Instalazio Ibilbidea

Kableak kontrol-armairuetatik, erretiluetatik edo ekipo-konexioetatik igaro behar direnean, eroaleen eraikuntza eta onar daitezkeen tolesdura-baldintzak batera hartu behar dira kontuan. Beharrezko makurtze-erradioa kablearen zehaztapen aplikagarrietatik berretsi behar da, eroale motatik bakarrik hartu beharrean.

4. Suaren aurkako baldintzak

Suaren aurkako kableak eskatutako probaren iraupenaren, suaren esposizio baldintzen eta sistemaren estandarraren arabera hautatu behar dira. Kable bat ez da "suaren aurkakoa" terminoarekin soilik zehaztu behar; eskatutako errendimendu-sailkapena eta probaren dokumentazio osagarria ere baieztatu beharko dira.

Kalitatea eta Egiaztapen Teknikoa

Proiektuaren kontrataziorako, egiaztapen-puntu nagusiak honako hauek dira: eroalearen materiala eta eraikuntza, sekzio nominala, eroaleen erresistentzia, mika-zinta konfigurazioa, PVC isolamenduaren lodiera eta kableen dimentsioak. Ezaugarri neurgarri hauek hornitutako kablea adostutako zehaztapen teknikoarekin alderatzeko oinarri praktikoa eskaintzen dute.

Esportazio edo ingeniaritza-eskaeretarako, Qiancheng-ek beharrezko produktuaren dokumentazioa koordinatu dezake kablearen zehaztapenen eta proiektuaren eskakizunen arabera. Suaren aurkako probaren txosten, ziurtagiri edo ikuskapen-dokumentu espezifiko bat behar bada, eskaera berretsi baino lehen identifikatu beharko da, aplikatzekoa den dokumentazioa benetako kablearen konfigurazioarekin egiaztatu ahal izateko.

Ohiko galderak

Zein da kobrezko PVC suaren aurkako kontrol-kable honen tentsio nominala?

Tentsio nominala 450/750V-koa da. Zehaztutako suaren aurkako eraikuntza behar den kontrol, monitorizazio eta zirkuitu laguntzaileetarako dago pentsatuta.

Zein materialek ematen du suaren aurkako funtzioa?

Mika zinta eroalearen inguruan suaren aurkako geruza gisa erabiltzen da. Bere funtzioa isolamendu elektrikoa eta zirkuituaren jarraitutasuna mantentzen laguntzea da, zehaztutako su-probaren baldintzetan.

Zein eroaleen tamaina hartzen ditu zehaztapen-taulak?

Taulak 0,5 mm²-tik 6 mm² bitarteko sekzio nominalak hartzen ditu, dagozkion eroaleen konfigurazioekin, PVC isolamendu-lodierarekin eta 20 ℃ DC eroaleen erresistentzia balioekin.

Zenbat nukleo konfigura daitezke?

Zerrendatutako gomendatutako core zenbakiak 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 eta 61 dira. Proiektuaren zehaztapenaren arabera pertsonalizatutako core kantitateak eztabaidatu daitezke.

Non erabil daiteke kobrezko PVC suaren aurkako kontrol-kable hau?

Suteen aurkako kontrol-sistemetan, zentral elektrikoen kontrol-zirkuituetan, ekipamendu metalurgikoan, eraikuntzako sistema mekaniko eta elektrikoetan, hondakin-uren tratamendurako ekipoetan eta suaren aurkako kableen eraikuntza behar den beste industria-kontroleko aplikazioetan aplika daiteke.

Zein informazio eman behar da proiektuaren aurrekontua egiteko?

Zehaztapenak berresteko, komenigarria da eskatutako eredua, eroaleen sekzioa, nukleoaren kantitatea, kablearen luzera, instalazio-ingurunea, suaren aurkako baldintzak eta beharrezko dokumentu teknikoak edo ikuskapen-erregistroak ematea.
