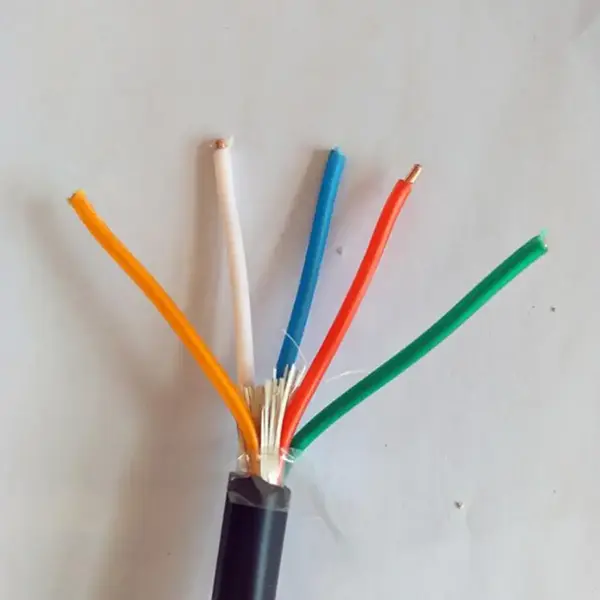

XLPE Kobrezko Kontrol-Kablea

Produktuen ereduak: KYJV, KYJVP, KYJV22, KYJY, etab.

XLPE Copper Control Cable tentsio baxuko kontrol, tresneria eta seinale-zirkuituetarako erabiltzen da, non isolamendu-sistemak funtzionamendu-tenperatura altuetara egokitu behar duen. Eraikuntza estandarrak purutasun handiko oxigenorik gabeko kobrezko eroaleak konbinatzen ditu XLPE isolamenduarekin eta PVCko kanpoko estal batekin, blindatu gabeko, blindatu eta altzairuzko zinta konfigurazio blindatuekin instalazio-baldintza desberdinetarako eskuragarri.

Emandako datu teknikoek 450/750V-ko tentsio nominala, 90 °C-ko epe luzerako gehienezko funtzionamendu-tenperatura eta eroaleen sekzio estandarrak 0,75 eta 6 mm² bitartekoak zehazten dituzte. Zirkuituaren eta jartze-metodoaren arabera, kablea eroale solido edo malguekin, nukleo anitzeko konfigurazioekin, blindajearekin, blindajearekin edo WDZ ke gutxiko halogenoen eraikuntzarekin horni daiteke.

Produktuaren zehaztapenak, neurriak eta parametro teknikoen taula

Eraikuntza eta Ezaugarri Elektrikoak

1. XLPE isolamendua

Gurutzatutako polietilenoak isolamendu-geruza nagusia osatzen du. Emandako zehaztapenak epe luzerako gehienezko funtzionamendu-tenperatura 90 °C-ko eta epe laburreko gainkargarako tolerantzia ematen du 130 °C. Tenperatura-tarte hau XLPE isolamendua kontuan hartzeko arrazoi nagusietako bat da kontrol-instalazio batek PVCz isolatutako kableatuaren ohiko baldintzen gainetik funtziona dezakeenean.

2. Kobre eroaleen aukerak

Eroalea oxigenorik gabeko % 99,99ko kobre gisa zehazten da. KYJV-k 1. mailako eroale solidoa erabiltzen du, eta KYJVR-k, berriz, 5. klaseko eroale malgu batekin ageri da. Eroaleen eraikuntza, beraz, malgutasun gehigarria behar den kable finkoekin edo instalazioekin parekatu daiteke.

3. PVC zorroa eta aldaera funtzionalak

Kanpoko estalki estandarra PVC-koa da, WDZ kerik gabeko zero halogeno bertsioa eskuragarri dagoen aukera berritu gisa. Shielded KYJVP-k kobre txirikordazko blindajea gehitzen du, eta KYJV22-k, berriz, altzairuzko zinta-armadura erabiltzen du babes mekaniko gehigarria behar duten aplikazioetarako. Aldaera hauei esker, kablearen eraikuntza inguruko instalazioarekin bat etor daiteke, proiektu bakoitzeko konfigurazio bakarra erabili beharrean.

Konfigurazio egokia hautatzea

Nukleo-kantitatea kableak zerbitzatzen duen kontrol, tresneria edo babes-zirkuitu kopuruarekin bat etorri behar du. Gama estandarrak 2 eta 61 nukleo hartzen ditu, eta eroaleen sekzioak 0,75 eta 6 mm² bitartekoak dira. Beharrezko eroalearen tamaina zirkuituaren karga, baimendutako tentsio-jaitsiera eta instalazio-baldintzetatik zehaztu behar da, nukleo kopuruaren arabera soilik hautatu beharrean.

Instalazio-baldintzek babes osagarria behar den erabakitzen dute. Armadurarik gabeko KYJV edo KYJVR kableen erretiluetarako, barruko kanalizazioetarako eta kable-lubaki finkoetarako kableatua da. KYJVP interferentzia elektromagnetikoa kezkatzen den lekuetan kontuan hartu daiteke, eta KYJV22, berriz, altzairuzko zinta armadura eta babes mekanikoa behar duten instalazio zehatzetarako pentsatuta dago. Bihurketa-erradioaren gutxieneko balioak ere kontuan hartu behar dira bideratzerakoan.

Aplikazio tipikoak

1. Energia eta Ekipamendu Elektrikoa

Kablea PV ekipoekin, energia biltegiratzeko sistemekin, inbertsoreekin, armairu elektrikoekin eta erlazionatutako ekipoekin lotutako tentsio baxuko kontrolerako eta seinale kableatuetarako erabil daiteke. XLPE isolamenduak zehaztutako 90 °C-ko epe luzerako funtzionamendu-tenperatura-tartea eskaintzen du inguruneko edo ekipoen tenperaturak isolamendu-errendimendu-maila hori eskatzen duten instalazioetarako.

2. Industri Automatizazioa

Makina-erremintaren, ponparen, haizagailuen, PLC sistemen eta prozesu-ekipoen kontrol-armairuek nukleo anitzeko kontrol-kableatuak behar ditzakete eroale eta instalazio-konfigurazio ezberdinekin. Eroale malguaren bertsioek ekipoen terminalen eta armairuen inguruko bideratzea erraztu dezakete, eta blindatutako bertsioak, berriz, interferentzia elektromagnetikoak konpondu behar diren zirkuituetarako eskuragarri daude.

3. Udal eta Eraikin Azpiegitura

Kable sorta lurpeko tuneletan, kable-lubakietan, eraikuntzako sistema elektrikoetan eta tentsio baxuko kontrol finkoko beste instalazio batzuetan erabil daiteke. Kableek karga mekaniko gehigarriaren eraginpean daudenean edo lurperatze zuzeneko eraikuntza behar dutenean, KYJV22 konfigurazio blindatuak beste instalazio aukera bat eskaintzen du.

4. Potentzia-sistemaren kontrola eta babesa

Azpiestazioetan, zentral elektrikoetan, banaketa-geletan eta ekipamendu elektrikoetan behe-tentsioko zirkuitu sekundarioek nukleo anitzeko kontrol-kableak erabil ditzakete seinalea eskuratzeko, interblokeatzeko eta ekipoen kontrola egiteko. Azken eredua zirkuituaren funtzioarekin, eroaleen tamainarekin, blindajearen eskakizunarekin eta instalazio metodoarekin bat etorri behar da.

5. Esportazio Ekipamendu eta Ingeniaritza Proiektuak

Esportaziora zuzendutako ekipamendu elektriko eta ingeniaritza proiektuetarako, kablearen zehaztapena ekoiztu aurretik aplikagarriak diren proiektuen eskakizunen arabera baieztatu behar da. Dokumentazioa, entrega-luzera, bobina mota eta beharrezko ikuskapen-erregistroak kablearen ereduarekin eta eraikuntzarekin batera zehaztu daitezke.

Eskaera egin aurretik egiaztapen teknikoak

Proiektuaren aurrekontua lortzeko, oinarrizko informazioa normalean kablearen eredua, tentsio nominala, eroaleen klasea, sekzioa, nukleoaren kantitatea eta beharrezko luzera barne hartzen ditu. Kablea interferentzia elektromagnetikoak sortzen dituen ekipoen ondoan bideratuko bada, blindaje-eskakizuna bereizita adierazi behar da. Zuzeneko lurperatzea edo agerian dagoen instalazioa ere identifikatu behar da, armaduraren beharra ebaluatu ahal izateko.

Esportazio-eskaeretarako, ontziak eta dokumentazioa aurrekontuaren fasean berretsi behar dira. Emandako zehaztapenak plastikozko bobinak eta egurrezko bobina fumigatuak zerrendatzen ditu, entrega-luzera pertsonalizatuekin batera. Baldintza bereziak, hala nola, ke gutxiko WDZ zero halogenoen eraikuntza edo hotzari erresistenteak diren bertsioak ere zehaztu behar dira ekoiztu aurretik.

Ohiko galderak

1. Zein estandar zehazten dira kable honetarako?

Emandako produktuaren datuek GB/T 9330 ageri dute estandar nazional gisa. Atzerriko proiektu batek estandar, ziurtagiri edo ikuskapen-dokumentu osagarriak behar baditu, baldintza horiek helmugako merkatuaren eta proiektuaren zehaztapenaren arabera berretsi beharko dira.

2. Zein eroale-tamaina eta nukleo-kantitate daude eskuragarri?

Eroaleen sekzio estandarrak 0,75, 1,0, 1,5, 2,5, 4 eta 6 mm² dira. Nukleoen konfigurazio estandarrak 2 eta 61 nukleo bitartekoak dira, tarteko nukleoen kopuruak barne. Core kantitate bereziak proiektuaren eskakizunen arabera ekoiz daitezke.

3. Zein da XLPE isolamenduaren funtzionamendu-tenperatura?

Emandako datu teknikoek epe luzerako 90 °C-ko gehienezko funtzionamendu-tenperatura eta epe laburreko gainkargarako tolerantzia 130 °C-koa zehazten dute. Egonerako gutxieneko tenperatura estandarra ≥0 °C-koa da, eta hotzari erresistentea den bertsio bat zuzenean instalatzeko zerrendatuta dago -30 °C-tan.

4. Noiz behar da bertsio blindatua edo blindatua?

KYJVP blindatua kontuan hartu daiteke seinalean edo kontrol-zirkuituan interferentzia elektromagnetikoak kontrolatu behar direnean. KYJV22 blindatua babes mekaniko gehigarria behar duten baldintzetara zuzenduta dago, lurpeko zuzeneko lurperatzea barne. Gutxieneko bihurgune-erradioaren baldintzak desberdinak dira blindatu gabeko, blindatu eta blindatuen eraikuntzarako.

5. Zer proba elektriko zehazten dira entregatu aurretik?

Hornitutako zehaztapenak ≥1000 MΩ·km-ko isolamendu-erresistentzia zerrendatzen ditu 20 °C-tan eta produktu amaitutako 3000V/5min-ko tentsio-tentsio-proba bat matxurarik gabe. Taulak entregatu aurretik ikuskapen osoa ere zehazten du. Proiektuaren berariazko ikuskapena edo hirugarrenen probak egiteko eskakizunak ekoiztu aurretik berretsi behar dira.

6. Entrega-luzera eta kablearen eraikuntza pertsonaliza daitezke?

Bai. Emandako datuek entrega-luzera pertsonalizatuak zerrendatzen dituzte, adierazitako luzera-perdoiarekin, % 0,5ekoa. Nukleo-kantitate bereziak, eroale malguaren eraikuntza, blindajea, blindajea, WDZ kea gutxiko zero halogenoen eraikuntza eta hotzaren aurkako bertsioak zehaztu daitezke proiektuaren eskakizunen arabera.
