Meatze-ekipoak ez dira posizio finko batean geratzen funtzionamenduan. Ikatz mozleek, garraiatzaileek eta lurpeko beste makinek konektatutako kablea tira, tolestu, birposizioa dezakete edo behin eta berriz mugi dezakete. Lan-eredu honek instalazio finkoko ohiko diseinua baino mugimendua egoki dezakeen kable eraikuntza behar du.

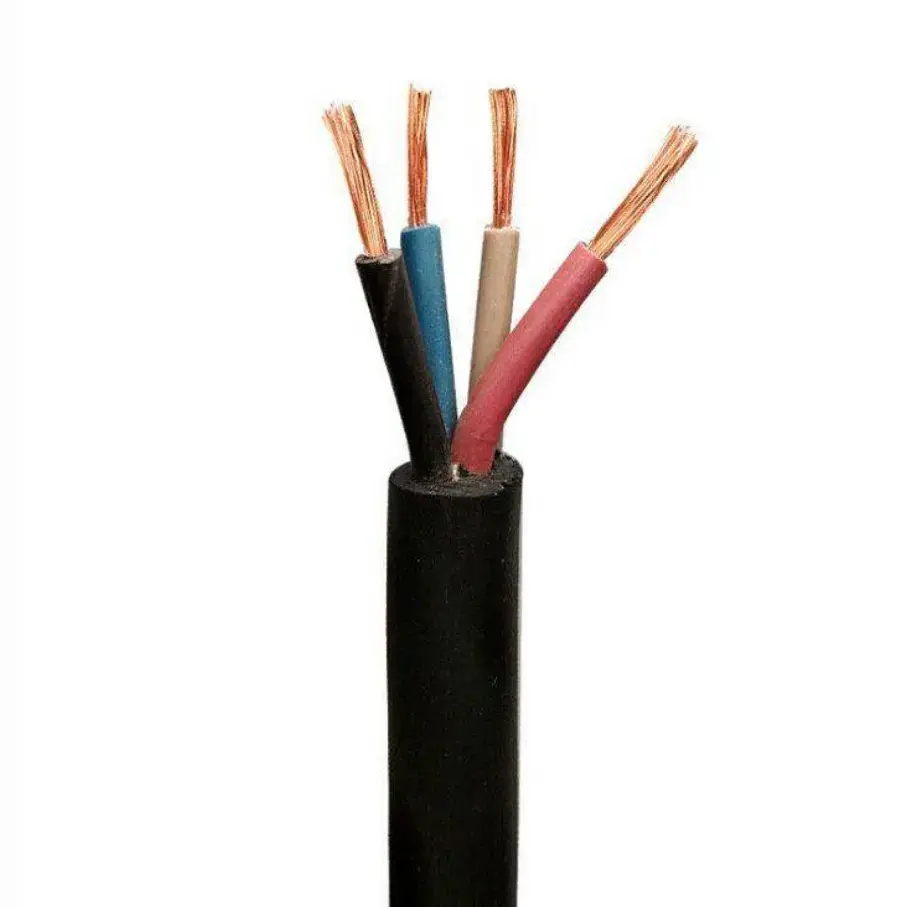

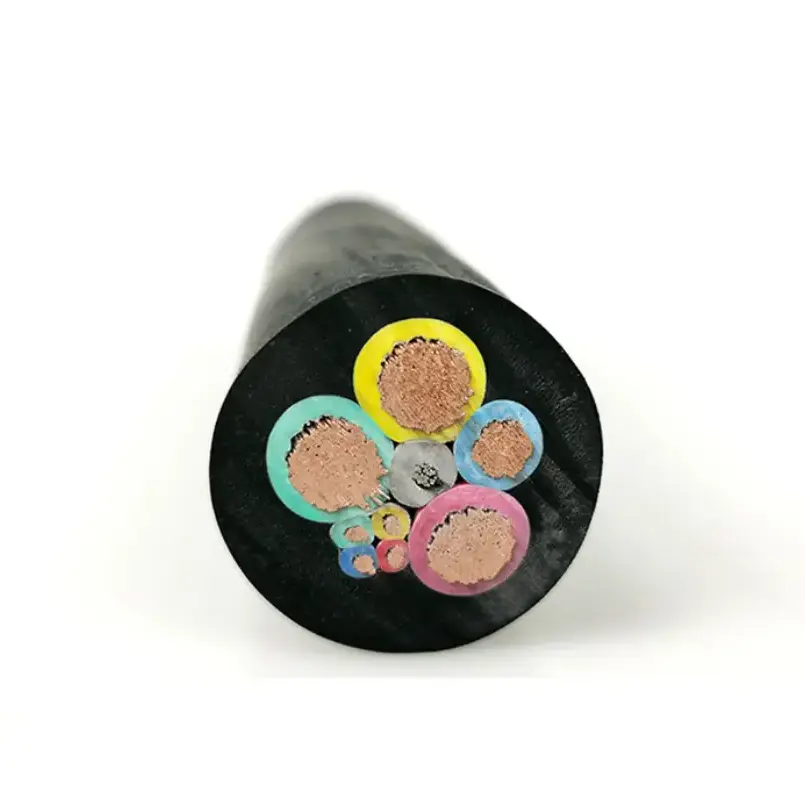

Qiancheng-en Ikatz Meategiko kable malguak lurpeko elektrizitate konexio mota honetarako garatzen dira. Garbitasun handiko kobre errezitatua erabiltzen du, hari anitzeko alanbre fineko egiturarekin, gomazko isolamendu bereziarekin eta gomazko zorro sendoarekin. Eskuragarri dauden zehaztapenek 4 mm² eta 120 mm² hartzen dituzte, eroalearen tamaina ekipoaren kargaren eta benetako instalazio-baldintzen arabera hautatzea ahalbidetuz.
Elikatze-kable finko bat instalatu eta posizioan uzten da nagusiki, eta amaierako kable bat mugitzen den makineriarekin batera funtzionatzen du. Behin eta berriz okertzeak eta mugimenduak eskakizun mekaniko handiagoak eragiten dizkio eroaleari, isolamenduari eta estalkiari. Horregatik, eroaleen eraikuntza kobrezko hari fin ugaritan oinarritzen da, eroale solido bakar batean baino.
Zerrendatutako zehaztapenek gutxienez 42 eta 960 hari eroale dituzte. Eroaleen sekzioa handitzen den heinean, hari fin kopurua eta eroaleen diametroa horren arabera egokitzen dira. Egitura horri esker, kablea maneiatu eta bideratu daiteke mugimendua ekipoen funtzionamendu normalaren parte den aplikazioetan.
| Eroalearen Tamaina | Gutxieneko hariak | Eroaleen Diametroa | Gomazko isolamendua | Isolamenduaren diametroa | Max. Erresistentzia 20 ℃-tan |
|---|---|---|---|---|---|
| 4 mm² | 42 | 2,60±0,02 mm | 1,4 mm | 5,4 mm | 4,61 Ω/km |
| 6 mm² | 42 | 3,20±0,03 mm | 1,4 mm | 6 mm | 3,08 Ω/km |
| 10 mm² | 78 | 4,10±0,05 mm | 1,6 mm | 7,3 mm | 1,83 Ω/km |
| 16 mm² | 126 | 5,20±0,05 mm | 1,6 mm | 8,4 mm | 1,15 Ω/km |
| 25 mm² | 196 | 6,50±0,08 mm | 1,8 mm | 10,1 mm | 0,727 Ω/km |
| 35 mm² | 276 | 7,60±0,08 mm | 1,8 mm | 11,2 mm | 0,524 Ω/km |
| 50 mm² | 396 | 9,00±0,10 mm | 2 mm | 13 mm | 0,387 Ω/km |
| 70 mm² | 560 | 10,70±0,10 mm | 2 mm | 14,7 mm | 0,268 Ω/km |
| 95 mm² | 756 | 12,40±0,12 mm | 2,2 mm | 16,8 mm | 0,193 Ω/km |
| 120 mm² | 960 | 14,00±0,12 mm | 2,4 mm | 18,8 mm |
Goiko eroaleen erresistentzia-balioak 20 ℃-ko balio maximoak dira dagozkien kobre-eroaleen tamainetarako. Erresistentzia-eskakizuna kablearen luzerarekin, ekipoen kargarekin eta instalazio-baldintzekin batera kontuan hartu behar da eroalearen sekzioa hautatzerakoan.

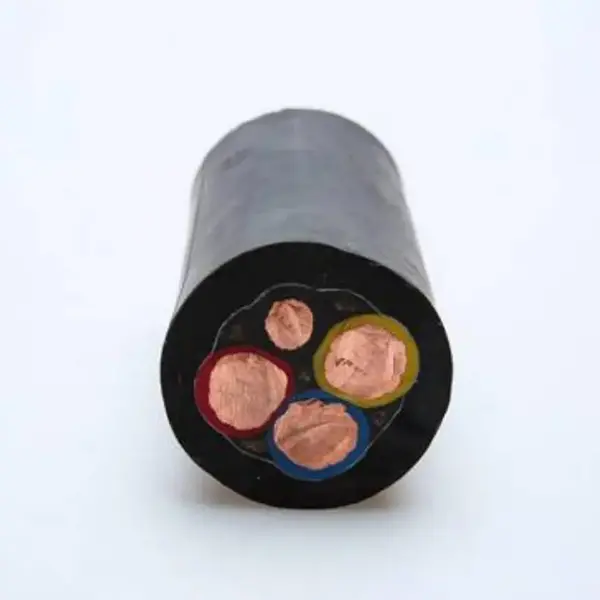

Kablearen eraikuntza hiru geruza funtzionalren bidez uler daiteke: kobrezko eroaleak karga elektrikoa darama, kautxuzko isolamenduak eroalea elektrikoki bereizten du eta kanpoko gomazko estalkiak osatutako kablea inguruko lan-ingurunetik babesten du.
| Kable zatia | Materiala / Eraikuntza | Kablean eginkizuna |
|---|---|---|
| Zuzendaria | Garbitasun handiko kobre errezitatua | Korrontea garraiatzeko bide malgua |
| Eroaleen Egitura | Hari anitzeko alanbre fina hari malgua | Makurdura eta mugimendua moldatzen ditu |
| Isolamendua | Gomazko konposatu berezia | Eroaleen eta inguruko geruzen arteko bereizketa elektrikoa |
| Zorroa | Meatzaritzako gomazko zorro erresistentea | Esposizio mekanikoaren eta ingurumenaren aurkako babesa |

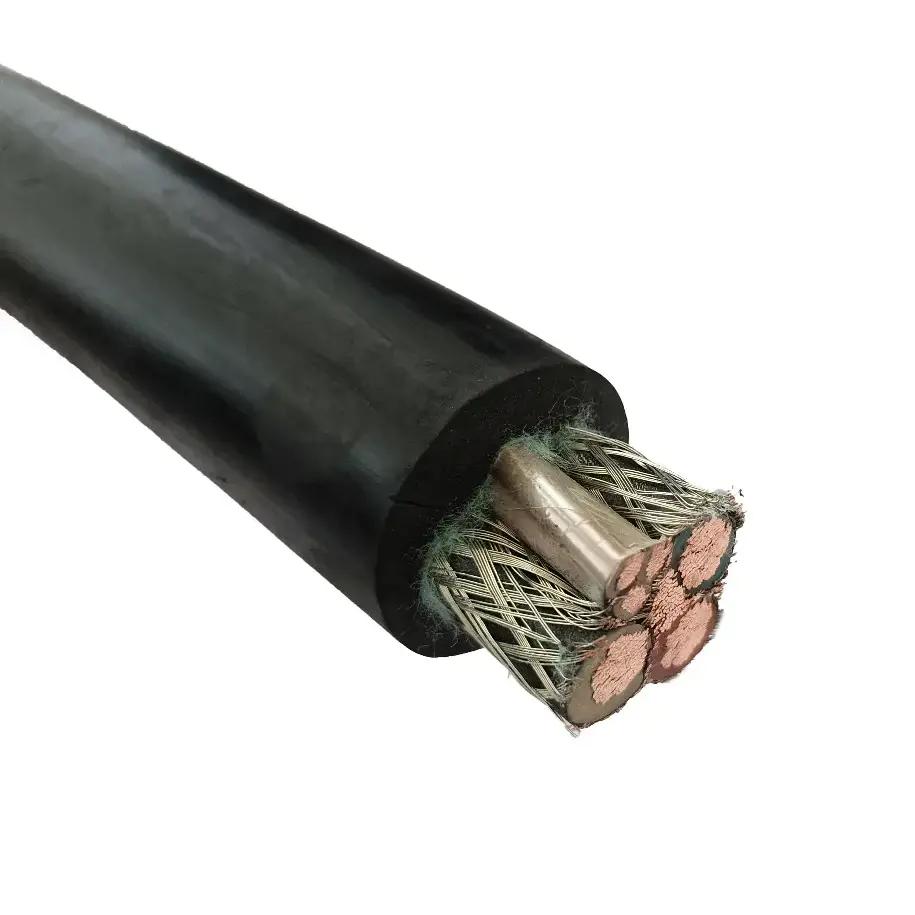

Isolamenduaren lodiera banakako zehaztapenen arabera diseinatuta dago, eta zorroaren lodiera lurpeko higadura erresistentziarako indartuta dago. Amaitutako kablearen diametroa hautatutako nukleoaren konfigurazioaren araberakoa da. Koloreen identifikazio estandarra eskuragarri dago instalatzeko eta mantentzeko.
Zehaztapen elektrikoa ekipamenduak eta meatze-sistemak zehazten du kablearen izenak bakarrik baino. Tentsio nominala pertsonalizatu daiteke ikatz meategiko lan-eskakizunen arabera, eta aplikagarria den korrontea garraiatzeko ahalmena eroaleen sekzio-eremuarekin bat egiten da.
| Tentsio nominala | Ikatz meategiko lan-eskakizunen arabera pertsonalizatua |
| Korronte nominala / Intentsioa | Dagokion eroaleen sekzio-eremuarekin bat etortzen da |
| Eroaleen Erresistentzia | Gehienezko balioa zorrozki mugatua 20 ℃ (kobrea), lote bakoitzeko ikuskatua |
| Isolamendu Erresistentzia | Isolamendu-erresistentzia handia gomazko isolamendu berezitik |
| Tentsio-jasapena | Kable bakoitzari tentsio osoa jasateko proba egiten zaio entregatu aurretik |
| Eragiketa-maiztasuna | 50/60Hz |
Lurpeko aplikazio mugikor baterako, errendimendu elektrikoa kableen aukeraketaren zati bat baino ez da. Eroalea, isolamendua eta zorroa ere kontuan hartu behar dira, ekipoak nola mugitzen diren eta kablea funtzionatzen den bitartean nola azaltzen den.
Gomazko zorroa urratu eta urraduraren aurkako erresistentziarako zehazten da eta olioaren, uraren eta meategiko euskarri korrosiboen aurkako babesa eskaintzen du aplikagarri diren funtzionamendu-baldintzetan. Proiektuak suaren aurkako erresistentzia edo suaren aurkako errendimenduak eskatzen dituenean, beharrezko bertsioa berretsi behar da ekoiztu aurretik, dagokion proba eta ziurtapen eskakizunekin batera.
Produktua energia-konexio malgua behar duten lurpeko meatze-ekipo mugikorretarako da. Ekipamendu tipikoen artean ikatz-mozgailuak, garraiatzaileak eta beste meatze-makina mugikor batzuk daude.
Benetako kablearen zehaztapenak konektatutako ekipoen mugimenduan oinarritu behar dira. Mugimendu-konexio labur samar baterako egokia den kable bat agian ez da egokia izan makurdura, arrastaketa edo urradura-esposizio handiagoa duen ibilbide luzeago baterako. Ekipoen mugimendua, bideratze-metodoa, funtzionamendu-karga eta ingurumen-esposizioa berrikusi behar dira eroaleen tamaina eta kablearen eraikuntza baieztatu aurretik.
Qiancheng-ek fabrikazio-prozesua kontrolatzen du kobrezko material gordinaren marrazketatik hari finaren bidez, kautxuzko isolamenduaren estrusioaren eta zorroaren moldaketaren bidez kableen proba amaitu arte. Sekuentzia horri esker, eroaleen egitura eta amaitutako dimentsioak ekoizpen fase desberdinetan egiaztatzea ahalbidetzen du, azken ikuskapen bisualean soilik fidatu beharrean.
Eroaleen erresistentzia eta amaitutako kablearen dimentsioak aplikagarriak diren zehaztapenen arabera ikuskatzen dira, eta kable bakoitzari behar den tentsioa jasateko proba egiten zaio entregatu aurretik.Qianchenghornitutako zehaztapenerako proba-ziurtagiriak eta parametro teknikoen txostenak eman ditzake.
Kobrezko lehengaia eta alanbre-marrazketa-ekoizpeneko argazkiak fabrikazio erreferentziarako eskuragarri daude. Produktuen erakustaldiko bideoak konpainiaren YouTube kanalaren bidez ere eman daitezke. Material hauek parametro teknikoen taula eta fabrikako ikuskapen-erregistroak osatzen dituzte produktua berrikustean.
Meatze-ekipamenduen proiektu baterako, informazio hau erabilgarria da kablea egiaztatzeko:
| Proiektuaren informazioa | Zergatik Garrantzitsua |
|---|---|
| Meatze-ekipamendu mota | Mugimenduaren eta potentzia-konexioaren baldintzak zehazten ditu |
| Beharrezko tentsioa | Kablearen eraikuntza aplikagarria zehazteko erabiltzen da |
| Ekipoen karga | Beharrezko eroaleen sekzioa zehazten laguntzen du |
| Kablearen luzera | Erresistentziari, tentsio-jaitsierari eta instalazioaren antolaketari dagozkio |
| Mugimendu eredua | Tolestu, arrastatu eta birkokapen baldintzak ebaluatzen laguntzen du |
| Nukleo kopurua | Amaitutako kablearen konfigurazioa zehazten du |
| Meategiaren ingurunea | Garrantzitsua da zorro, suaren aurkako eta bestelako babes eskakizunekin |
| Beharrezko dokumentazioa | Proba-txosten eta ziurtagiri aplikagarriak zehazten ditu |
Ekipamenduaren eredua edo aplikazioa, behar den tentsioa, karga, kablearen luzera eta lan-baldintzak eskaintzeak aukera ematen dio Qiancheng-ek zehaztapena ekoizpen aurretik berrikusteko. Baldintza lurpeko potentzia-transmisio finkoa denean ekipo mugikorren konexioa baino, ikusi XLPE Isolatutako Meatzaritza-Kablea. Ekipoen kontrol eta seinale-zirkuituetarako, theKontrol-Kableaksorta ere eskuragarri dago.
