Tenperatura Handiko Kontrolerako Kablea

Oinarrizko ereduak: KGG, KFF, etab. Isolamendu materiala: silikonazko kautxua edo fluoroplastikoa.

Tenperatura Handiko Kontroleko Kablea helburu bereziko kable bat da, tenperatura altuko lan-inguruneetan kontrol eta monitorizazio seinaleak transmititzeko. Garbitasun handiko oxigenorik gabeko kobrea erabiltzen du eroale gisa, silikonazko kautxu edo fluoroplastikozko isolamenduarekin eta aukerako blindaje eta babes-zorro egiturarekin. Hari anitzeko eroaleak malgutasuna eskaintzen du ekipoen kableatzeko, isolamendu eta estalkien materialak funtzionamendu-tenperaturaren eta inguruko baldintzen arabera hauta daitezkeen bitartean.

Eraikuntza hau tenperaturaren erresistentzia kableen hautaketaren zati garrantzitsua den aplikazioetarako pentsatuta dago. Aplikazio tipikoen artean, metalurgia, tratamendu termikoa, labe industrialak, prozesatzeko ekipamendu termikoak eta industria-kontroleko beste sistema batzuk daude. Benetako kablearen zehaztapena etengabeko tenperaturaren, tenperatura gailurraren, eskakizun elektrikoen, instalazio-baldintzen eta olioaren, hezetasunaren edo medio korrosiboen esposizioaren arabera aukeratu behar da.

Produktuaren zehaztapenen neurriak eta parametro teknikoen taula

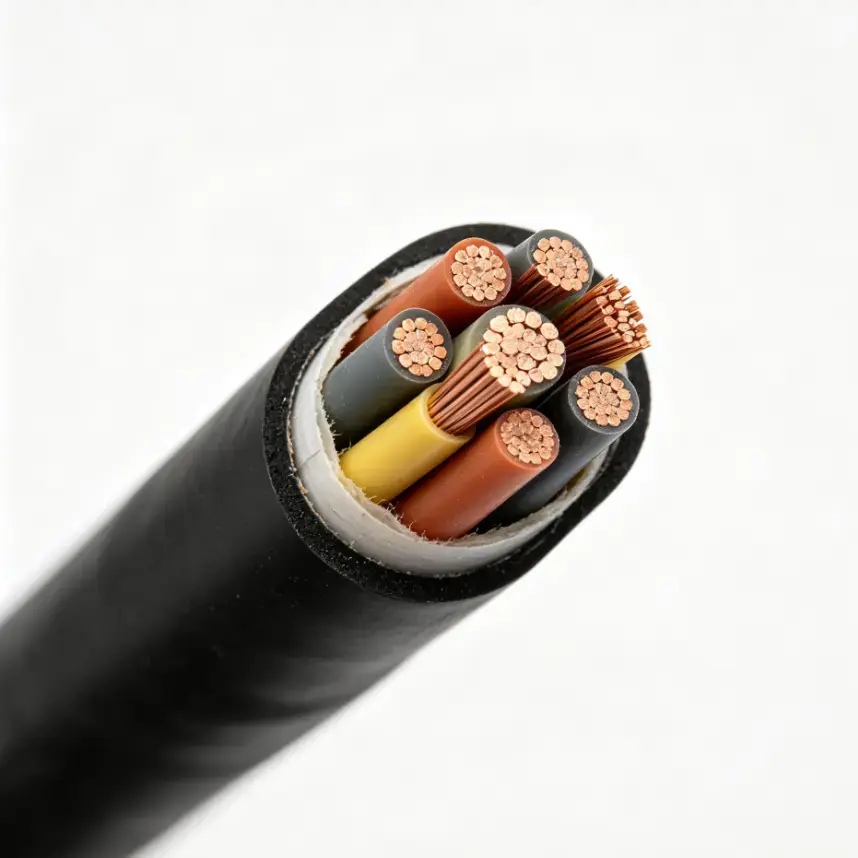

Materiala eta Eraikuntza

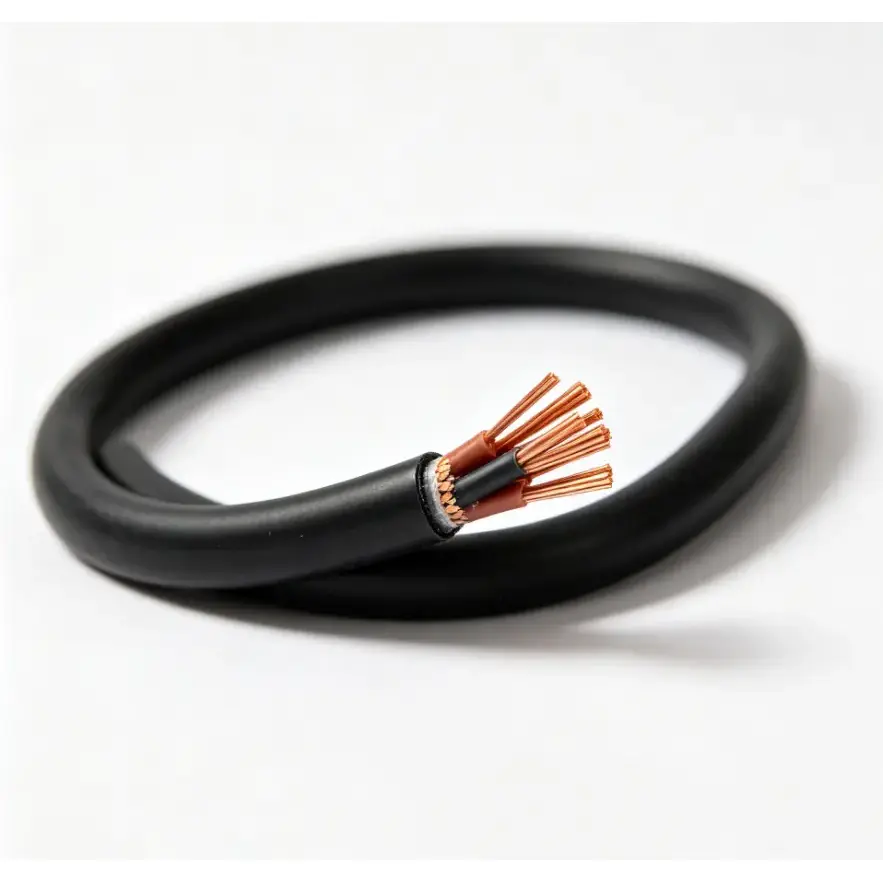

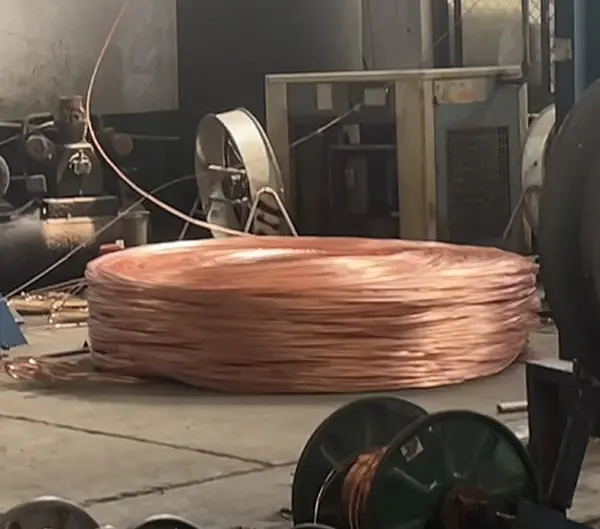

1. Garbitasun handiko oxigenorik gabeko kobre eroalea

Eroalea purutasun handiko oxigenorik gabeko kobrez egina dago, hari anitzeko eraikuntza malgu batean. Eroale solido zurrun batekin alderatuta, egitura zorrotada egokiagoa da ekipoen eta kontrol-armairuen inguruan bideratzeko. Eskuragarri den eroaleen sekzioa 0,5 mm²-tik 10 mm² bitartekoa da, zerrendatutako zehaztapen-barrutiaren arabera.

2. Silikonazko kautxua edo fluoroplastikozko isolamendua

Silikonazko kautxuak eta fluoroplastikoak tenperaturaren aurkako isolamendu-aukerak eskaintzen ditu funtzionamendu-baldintza desberdinetarako. Materialen aukeraketak etengabeko lan-tenperatura, epe laburreko tenperaturaren esposizioa, eskakizun mekanikoak eta inguruko ingurunea kontuan hartu behar ditu, tenperatura bakarrik baino.

3. Kontrol-zirkuituetarako aukerako blindajea

Kablea kobrezko hari txirikorda batekin edo kobrezko zintarekin horni daiteke blindajea behar denean. Zehaztutako babes-estaldura-tasa ≥% 80 da. Blindatzeak bereziki garrantzitsuak dira kontrol- edo monitorizazio-zirkuituak interferentzia elektrikoak sor ditzaketen ekipoetatik gertu instalatzen direnean.

4. Hainbat zorrorako material aukera

Kanpoko estalkiak ke baxuko halogenorik gabeko PVCa, silikonazko kautxua, fluoroplastikoa edo nitrilo-zorroaren konposatua erabil dezake. Eskuragarri dagoen eraikuntzak tenperatura-erresistentzia eta olioaren, azidoaren, alkalien eta beste baldintza industrial batzuen aurkako erresistentzia-konbinazio desberdinak eskaintzen ditu.

Errendimendua eta aplikazioaren gogoetak

Kontrol-kable baten lan-tenperatura kablearen eraikuntza osoak zehazten du, eroalea, isolamendua, estalkia eta instalazio-baldintzak barne. Hori dela eta, tenperatura-maila, ingurumen-esposizioa eta eskakizun elektrikoak batera baieztatu behar dira zehaztapen bat hautatu aurretik.

1. Epe luzerako eta epe laburreko tenperatura-eskakizunak

Epe luzerako funtzionamendu-tenperatura kalifikazioak 90 ℃, 180 ℃ eta 200 ℃ dira. Hautatutako eraikuntzaren arabera, epe laburreko tenperatura gailurra 250 ℃ eta 280 ℃ bitartekoa izan daiteke. Silikonazko kautxua eta FEP fluoroplastikoaren bertsioek ere -60 ℃-ra arteko tenperaturak jasan ditzakete. Aukeratutako kalifikazioak ekipoaren benetako tenperatura-profilarekin bat etorri behar du.

2. Kontrol- eta monitorizazio-zirkuituetarako errendimendu elektrikoa

Oxigenorik gabeko kobrezko eroaleak seinaleak kontrolatzeko eta kontrolatzeko beharrezkoa den bide elektrikoa eskaintzen du, eta isolamendu-erresistentzia eta tentsio iraunkorrak errendimendu elektrikoen adierazle neurgarriak eskaintzen dituzte. Interferentzia elektromagnetikoak kezkatzen direnean, kobrezko txirikorda edo kobrezko zinta blindajea zehaztu daiteke.

3. Industria-lan baldintzen aurrean erresistentzia

Tenperatura altuko eremuek olioa, hezetasuna, hautsa, substantzia azidoak edo alkalinoak ere izan ditzakete. Hortaz, zorroa benetako ingurunearen arabera hautatu behar da. Silikonazko kautxua, fluoroplastikoa eta nitrilo-zorro aukerak kontuan hartu daitezke tenperaturaren eta ingurumenaren esposizioaren konbinazio desberdinetarako.

4. Ekipoen inguruan instalazio malgua

Hari anitzeko eroaleen eraikuntzak bide malgua onartzen du industria-makinen, kontrol-armairuen eta ekipo termikoen inguruan. Nukleo-kopurua, eroaleen sekzioa eta kablearen eraikuntza orokorra eskuragarri dauden instalazio-espazio eta zirkuituaren eskakizunekin bat etorri behar dira.

Industria-aplikazio tipikoak

Kable hau kontrol, monitorizazio eta seinale-zirkuituetarako erabiltzen da industria-inguruneetan, non tenperatura altuek kablearen hautapena eragiten duten. Aplikazio tipikoak honako hauek dira:

●Metalurgia eta metalak prozesatzeko ekipoak

●Tratamendu termikoko lineak eta prozesatzeko ekipoak

●Labe eta berogailu industrialak

●Tenperatura handiko ekoizpen-makineria

●Industria aginte-armairuak eta ekipoen konexioak

●Tenperatura kontrolatzeko eta kontrolatzeko zirkuituak

●Olio, hezetasun, hauts edo industria-euskarri korrosiboen eraginpean dauden ekipoak

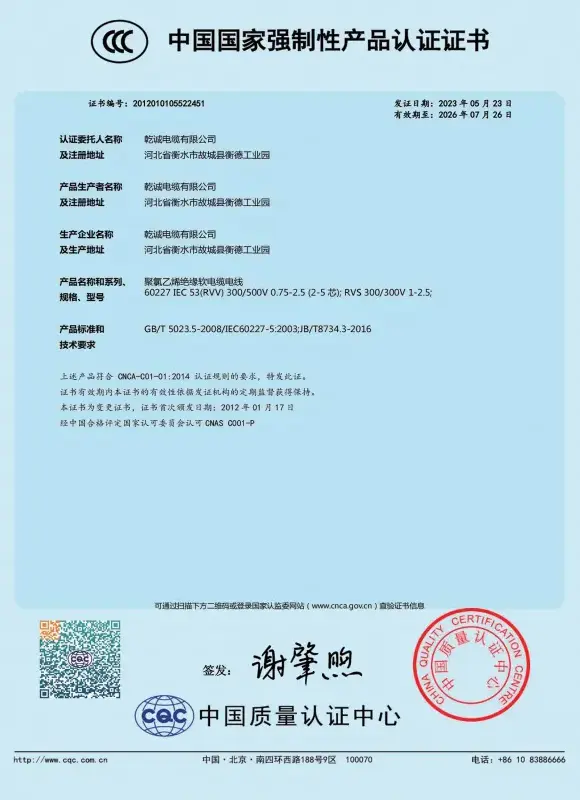

Kalitate Kontrola eta Egiaztapen Teknikoa

Kable industrialaren kontrataziorako, produktuaren egiaztapenak eraikuntza neurgarrietan eta parametro elektrikoetan zentratu behar du. Elementu nagusiak honako hauek dira: eroalearen materiala, eroaleen sekzioa, nukleoaren kantitatea, isolamendu-materiala, zorroaren eraikuntza, tentsio nominala, isolamendu-erresistentzia, eroaleen erresistentzia eta tentsio iraunkorra.

Produkzioaren ikuskapenak dimentsio-kontrolak, eroaleen erresistentzia-probak, isolamendu-erresistentzia-probak eta potentzia-maiztasunari eusteko tentsio-probak izan ditzake produktuaren zehaztapenen arabera. Ingeniaritza- eta esportazio-eskaeretarako, dokumentazio teknikoa eta proba-erregistroak eskatutako zehaztapenen eta proiektuaren baldintzen arabera berretsi daitezke.

Zer berretsi behar da eskaera egin aurretik?

Tenperatura altuko kontrol kablearen zehaztapenetarako, informazio hau berretsi behar da aurrekontua edo ekoizpena baino lehen:

●Etengabeko funtzionamendu-tenperatura eta epe laburreko tenperatura goren posiblea

●Beharrezko eroaleen sekzioa eta nukleo kopurua

● Tentsio nominala eta errendimendu elektrikoaren baldintzak

●Kobrezko txirikorda edo kobrezko zinta blindatzea beharrezkoa den

●Beharrezko zorro materiala eta ingurumenarekiko erresistentzia

●Olioa, azidoa, alkalia, hezetasuna, hautsa edo euskarri korrosiboen esposizioa

●Erresistentzia suaren aurkako edo suaren aurkako errendimendua

●Kablearen luzera, ontziratzea eta dokumentazio teknikoaren baldintzak

Ohiko galderak

1. Zer tenperatura jasan dezake etengabe Tenperatura Handiko Kontroleko Kable honek?

Epe luzerako funtzionamendu-tenperatura-kalifikazio eskuragarri daude 90 ℃, 180 ℃ eta 200 ℃. Hautatutako eraikuntzaren arabera, epe laburreko tenperatura gailurra 250 ℃ eta 280 ℃ bitartekoa izan daiteke. Silikonazko kautxua eta FEP fluoroplastikoaren bertsioek ere -60 ℃-ra arteko tenperatura baxuei aurre egin diezaiekete.

2. Zein material eroale erabiltzen da?

Eroaleak purutasun handiko oxigenorik gabeko kobrea erabiltzen du hari anitzeko eraikuntza malgu batean. Eskuragarri dagoen eroalearen sekzioa 0,5 mm²-tik 10 mm²-koa da, zerrendatutako zehaztapen teknikoaren arabera.

3. Gehitu al daiteke blindajea?

Bai. Aukerako blindajeak kobrezko hari txirikorda edo kobrezko zinta biltzea barne hartzen du, blindajearen estaldura-tasa ≥ 80-ko zehaztutako tasarekin. Blindamendu-egitura kontrol-sistemaren eta ingurune elektromagnetikoaren arabera hauta daiteke.

4. Pertsonalizatu al ditzakezu kable-nukleoak, sekzioa, blindajea eta suaren aurkako kalifikazioak?

Bai. Zerrendatutako eraikuntzak 2 eta 61 nukleo eta eroaleen sekzioak onartzen ditu 0,5 mm²-tik 10 mm²-ra. Aplikazioaren eta zehaztapen teknikoaren arabera blindajea, estalkien materiala, suaren aurkako edo suaren aurkako baldintzak eta kablearen luzera berretsi daitezke.

5. Kablea egokia al da olioa, azidoa eta alkalina esposiziorako?

Eskuragarri dauden zorroen aukeren artean silikonazko kautxua, fluoroplastikoa, nitrilezko zorro konposatua eta tenperatura altuko PVC erresistentea daude. Olioa, azidoa, alkalia, hezetasuna edo korrosiboak daudenean, estalkien materiala benetako lan-ingurunearen arabera hautatu behar da.

6. Zer informazio behar da kanpo-merkataritzako eskaera handi baterako?

Mesedez, eman beharrezko eroaleen sekzioa, nukleoaren kantitatea, funtzionamendu-tenperatura, tentsio nominala, blindaje-eskakizuna, estalkien materiala, kablearen luzera, aplikazio-ingurunea eta aplikagarriak diren arau teknikoak. Xehetasun horiei esker, kableen eraikuntza eta ekoizpenaren zehaztapena berretsi daitezke aurrekontua baino lehen.
