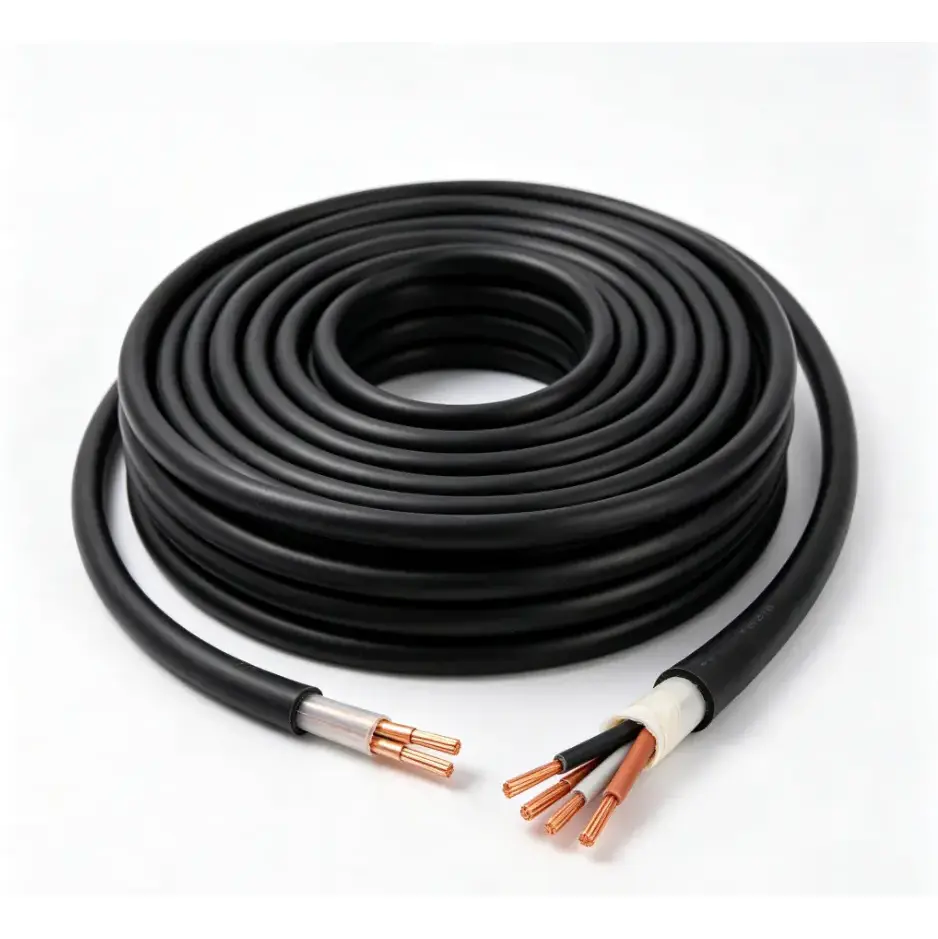

Kobrezko PVC Suaren aurkako Kontrol-Kable Malgua

Produktuen ereduak: N(NH)-KVVR, N(NH)-KVVRP, etab.

Kobrezko PVC Suaren aurkako Kontrol Malguaren Kablea kontrol- eta seinale-zirkuituetarako diseinatuta dago, non instalazio malgua eta suarekiko erresistentzia-baldintzak batera kontuan hartu behar diren. 5. klaseko kobre-eroale malguak, mikazko zinta suaren aurkako geruza eta estrusiozko PVC isolamendu eta zorroa erabiltzen ditu. Eraikuntza honek zirkuituaren osotasuna mantentzen lagundu nahi du epe jakin batean suteen baldintzetan, aplikagarriak diren kableen konfigurazioaren eta proba-baldintzen arabera.

Eroale malguaren egiturari esker, kablea egokia da kontrol-armairuetarako, suteen aurkako babeserako sistemetarako, ekipamendu mekaniko eta elektrikoetarako eta kontrol automatikoko zirkuitu industrialetarako, non behin eta berriz okertuz edo kableatu espazio mugatuek instalazioa zorrotzagoa izan dezaketen. Kableen aukeraketa eroaleen sekzioan, nukleoaren kantitatean, instalazio metodoan, suaren errendimenduaren eskakizunetan eta konektatutako ekipoen ezaugarri elektrikoetan oinarritu behar da.

Produktuaren zehaztapenen neurriak eta parametro teknikoen taula

Eraikuntza eta Errendimendua

Kablearen eraikuntzak kobrezko eroale malgu bat konbinatzen ditu mikazko zinta suaren aurkako geruza batekin eta PVC isolamenduarekin eta estalkiarekin. Zati bakoitzak funtzio zehatz bat du kable-egitura orokorrean, beraz, beharrezko zehaztapena kontrol-zirkuituaren, instalazio-ingurunearen eta aplikagarriak diren suaren errendimendu-baldintzen arabera hautatu behar dira.

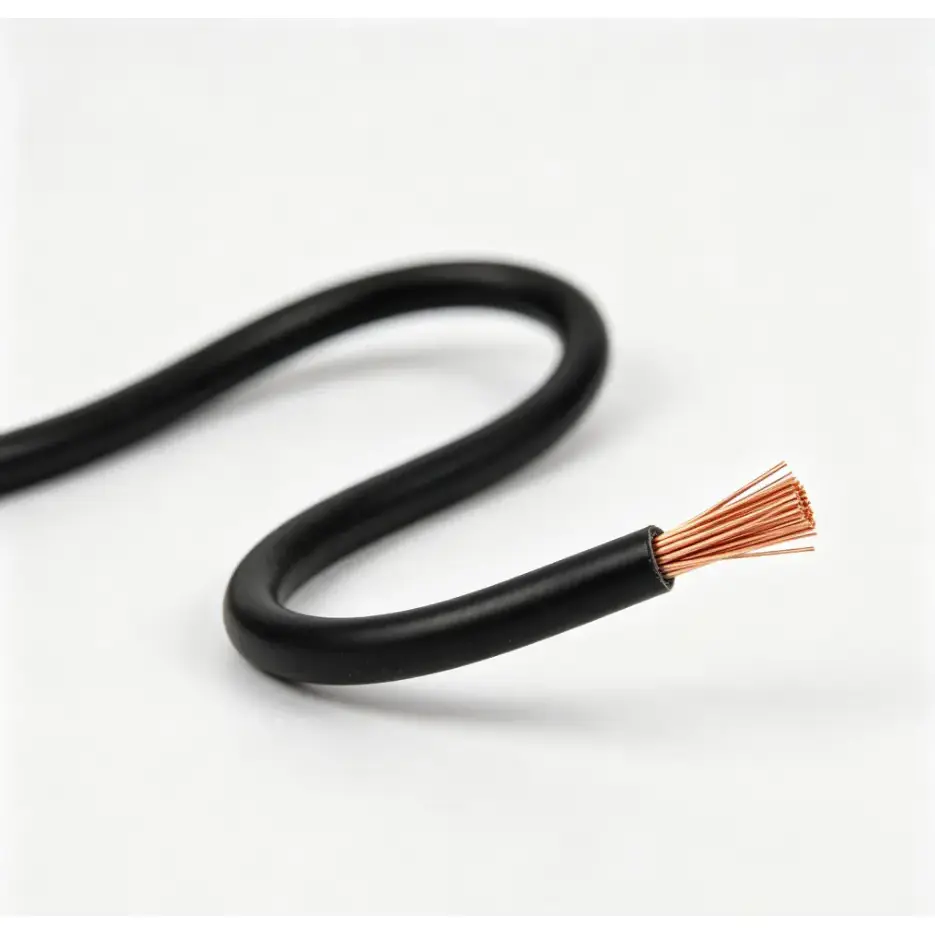

5. Klase Malgua Kobrezko Eroalea

Hari anitzeko eroaleen eraikuntzak sekzio nominal bereko eroale solido batek baino malgutasun handiagoa ematen du. Hau erabilgarria da armairuen kableatuetarako, ekipoen konexioetarako eta kablea espazio mugatuetatik edo ekipoen osagaien inguruan igaro behar den instalazioetarako.

Mika-zinta Suaren aurkako geruza

Mika zinta eroalearen inguruan suaren aurkako geruza gisa sartzen da. Suaren aurkako kableen eraikuntzan, geruza honek bide eroalea babesten lagundu nahi du, kablea tenperatura altuetan edo sutan jartzen denean aplikagarriak diren proba-baldintzek zehaztutako iraupenean.

PVC isolamendua eta estalkia

Estrusiozko PVC isolamenduak eroalearen eta inguruko kablearen osagaien arteko bereizketa elektrikoa eskaintzen du, kanpoko estalkiak, berriz, babes mekaniko eta ingurumeneko osagarria eskaintzen du. Isolamenduaren lodiera sekzio nominalaren arabera aldatzen da, goiko zehaztapen-taulan agertzen den bezala.

Non Erabiltzen Den

Kobrezko PVC Suaren Erresistentea Kontroleko Kable Malgua kontrolerako eta seinaleetarako kableatuetarako diseinatuta dago, non zirkuituaren jarraikortasuna zehaztutako suaren baldintzetan diseinuaren kontu garrantzitsua den. Aplikazio tipikoen artean suak kontrolatzeko armairuak, eraikinen suteen aurkako sistemak, ekipamendu mekanikoak eta elektrikoak, energiarekin lotutako kontrol sistemak eta automatizazio industrialaren instalazioak daude.

Kontrol-armairu mugatuetan edo ekipoen itxituretan, eroale malguaren eraikuntzak bideratzea erraztu dezake malgua ez diren kableen eraikuntzarekin alderatuta. Instalazio industrialetarako, azken hautaketak giro-tenperatura, kable-erretilu edo kanalizazio-antolaketa, toleste-baldintzak, hezetasuna, olioa edo beste ingurumen-esposizioa eta konektatutako kontrol-zirkuituaren karga elektrikoa ere kontuan hartu behar ditu.

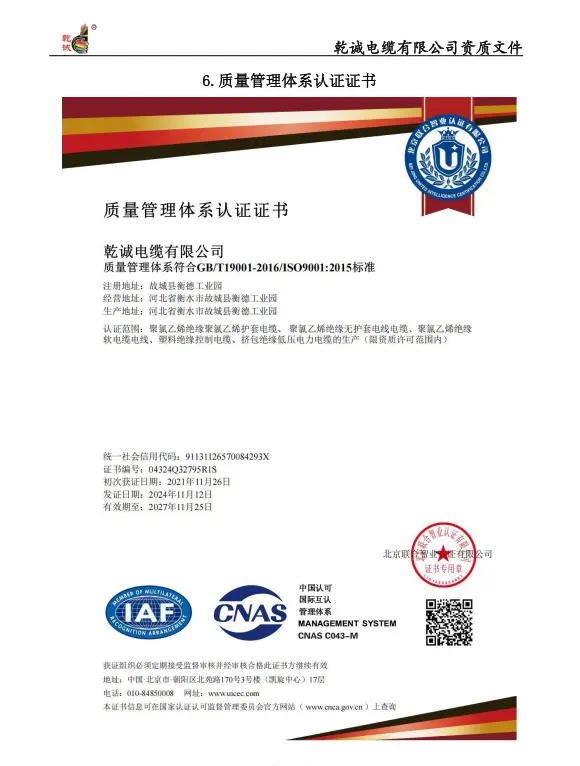

Kalitatearen eta zehaztapenen egiaztapena

Kable mota honetarako, kalitatearen ebaluazioa eraikuntza neurgarrietan eta parametro elektrikoetan oinarritu behar da, itxura bakarrik baino. Eroaleen sekzioa, eroaleen erresistentzia, isolamenduaren lodiera, suaren aurkako geruza, nukleoaren kantitatea eta suaren errendimendu aplikagarriak adostutako zehaztapenarekin egiaztatu behar dira.

Ekoiztu edo bidali baino lehen, proiektuaren dokumentazioa eskatutako ereduarekin, ebakidurarekin, nukleo-kantitatearekin, eroale motarekin eta proba-baldintzekin bat egin daiteke. Ingeniaritza-aplikazioetarako, bezeroek ikuskapen-erregistro osagarriak, datu teknikoak edo laginak behar diren ere baiezta dezakete ontziratuta ekoizteko aurretik.

Zer berretsi behar da eskaera egin aurretik?

Zehaztapen egokia kontrol-sistemaren eta instalazio-baldintzen araberakoa da. Eskaera egin aurretik, komenigarria da puntu hauek berrestea:

1. Eroaleen sekzioa zirkuituaren eskakizunen eta aplika daitezkeen kalkulu elektrikoen arabera.

2. Beharrezko core kantitatea eta konfigurazio estandar edo pertsonalizatua behar den.

3. Suaren aurkako errendimendu-baldintzak eta aplikagarria den proiektua edo saiakuntza-araua.

4. Instalazio-metodoa, kontrol-armairuen kableatua, kanalizazio-instalazioa, kable-erretiluaren instalazioa edo ekipoen konexioa barne.

5. Proiekturako beharrezkoak diren kableen luzera, ontziratzea, dokumentazioa eta ikuskapena.

Ohiko galderak

1. Kobrezko PVC Suaren Erresistentea den Kontrol Kable Malgu honek zirkuituaren jarraipena mantendu al dezake sute batean?

Kablea mikazko zinta suaren aurkako geruza batekin diseinatu da, bide eroalea denbora zehatz batean mantentzen laguntzeko su-probaren baldintza aplikagarrietan. Suaren aurkako benetako errendimendua kablearen eraikuntzaren, instalazio metodoaren eta zehaztutako produktuaren proba-baldintzen araberakoa da.

2. Zein material eroale erabiltzen da kable honetan?

Kobrezko eroale malguak erabiltzen ditu. Eroaleen konfigurazioa eta hari bakarreko gehienezko diametroa sekzio nominalaren arabera aldatzen dira, taula teknikoan dagozkion balioekin.

3. Zein sekzio eta nukleo kantitate daude eskuragarri?

Zerrendatutako sekzioak 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² eta 6 mm² dira. Gomendatutako nukleoen kantitateak 2 eta 61 nukleo artean daude taulan agertzen diren konfigurazioetan, eta pertsonalizatutako core kantitateak proiektuaren eskakizunen arabera eztabaidatu daitezke.

4. Kablea pertsonalizatu al daiteke proiektu baterako?

Bai. Nukleoaren kantitatea eta kablearen luzera pertsonalizatu daitezke proiektuaren zehaztapenaren arabera. Ekoiztu aurretik, beharrezko eroaleen sekzioa, nukleoaren konfigurazioa, suaren aurkako eraikuntza, instalazio-baldintzak eta dokumentazio-eskakizunak berretsi behar dira.

5. Non erabiltzen da normalean kable mota hau?

Aplikazio tipikoen artean suak kontrolatzeko armairuak, suteen aurkako babeserako sistemak, ekipamendu mekanikoak eta elektrikoak, industria-kontroleko zirkuituak eta kable malgua eta suaren aurkako kableen eraikuntza behar diren beste instalazio batzuk daude.

6. Zer informazio tekniko eman behar da aurrekontua egiteko?

Eskaintza eta zehaztapen zehatzak egiaztatzeko, eman behar den eredua, eroaleen sekzioa, nukleoaren kantitatea, kablearen luzera, instalazio-ingurunea eta aplikagarriak diren suaren errendimendu-baldintzak. Eskuragarri badago, proiektuaren marrazkiak edo zehaztapen teknikoak ere erabil daitezke kablearen eraikuntza berresteko ekoizpena baino lehen.
