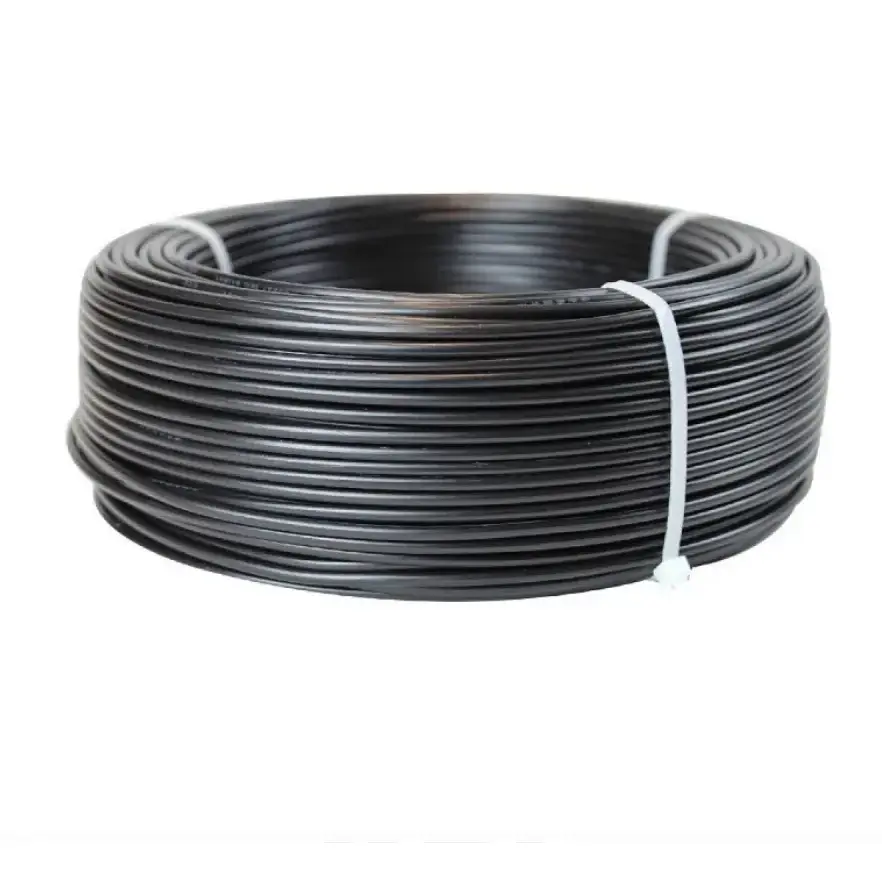

Kobrezko PVC suaren aurkako kontrol-kable malgua

Produktuen ereduak: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

Copper PVC Flame Retardant Control Malgua Kableak kobrezko eroaleak PVC isolamenduarekin eta kanpoko estal batekin konbinatzen ditu kontrolerako eta seinaleetarako kableatzeko irtenbide malgua emateko. Bere kable sugarraren eraikuntza sugarraren hedapena mugatzeko xedea da, eta eroaleen antolamendu malguari esker, kablea kontrol-armairuen, ekipoen terminalen eta kableatze espazio trinkoen inguruan errazago bideratzea ahalbidetzen du.

Kable hau suteen aurkako kontrol-zirkuituetarako, industria-automaziorako, potentzia-ekipoetarako, sistema mekaniko eta elektrikoetarako eta makineria metalurgikoetarako zehazten da normalean. Zehaztapen egokia behar den nukleoaren konfigurazioaren, eroalearen tamainaren, instalazio-baldintzen eta aplikaziorako definitutako suaren iragazpenaren eskakizunen araberakoa da.

Produktuaren zehaztapenen neurriak eta parametro teknikoen taula

Eraikuntza eta suaren errendimendua

Hari anitzeko kobrezko eroale malgua

Kableak hari anitzeko kobrezko eroalearen eraikuntza erabiltzen du eroale solido bat baino. Hari eroale indibidual txikiagoek malgutasun handiagoa ematen dute, eta hori erabilgarria da kontrol-kableak armairu, kanalizazio, ekipoen itxituretan eta instalazio-espazioa mugatua den beste leku batzuetan bideratzeko.

PVC isolamendua eta estalkia

PVCa isolamendurako eta kanpoko babes-geruzarako erabiltzen da. Isolamenduaren lodiera eroaleen sekzio nominalaren arabera aldatzen da, taula teknikoan dagozkien balioekin. Aukeratutako isolamendu-egiturak bereizketa elektrikoa eta babesa eskaintzen ditu kontrol- eta monitorizazio-zirkuituetarako zerbitzu arruntean.

Suaren aurkako kableen eraikuntza

PVC sugarraren materiala sugar-iturri baten eraginpean dagoenean kablean zehar suaren hedapena murriztea da. Suaren aurkako errendimendua aplikatu beharreko kablearen zehaztapenen eta proba-baldintzen arabera ebaluatu behar da, suaren aurkako erresistentzia gisa tratatu beharrean.

Zergatik axola dio eraikuntza malguak kontrol-kableatuan

Kobrezko PVC Flame Retardant Kontroleko Kable Malgua hari anitzeko egitura eroale bat konbinatzen du PVC isolamenduarekin eta estalarekin, bideratze malgutasuna garrantzitsua den kontrol-kableamendurako egokia da. Eraikuntzak kableen antolamendua erraztu dezake kontrol-armairuen barruan eta ekipoen osagaien inguruan, kableen diseinu malguekin alderatuta.

Kontrol-zirkuitu anitzak dituzten proiektuetarako, eskuragarri dauden nukleoen konfigurazioek kablea behar den seinale edo kontrol-funtzio kopuruaren arabera hautatzea ahalbidetzen dute. Eroalearen sekzioa zirkuituaren eskakizun elektrikoetatik zehaztu behar da, nukleo kantitatetik bakarrik.

Suaren aurkako segurtasun-baldintzak dituzten instalazioetarako, suaren aurkako ezaugarria instalazio-ingurunearekin, kableen taldearekin, bideratze-metodoarekin eta aplikagarria den proiektuaren estandarrekin batera har daiteke. Faktore hauek behin betiko zehaztapenen aukeraketa baino lehen baieztatu behar dira.

Aplikazio-eszenatokiak

Suteen aurkako sistemak

Suteen aurkako kontrol-armairuetan, sute-alarma lotzeko ekipoetan eta erlazionatutako sistema mekanikoetarako erabiltzen da, hala nola kea-ihesteko ekipoetan.

Potentzia eta Energia Ekipamendua

Egokia kontrol-armairuetarako, sorgailuarekin erlazionatutako kontrol-zirkuituetarako, potentzia banatzeko gelako ekipamenduetarako eta kable malgua behar den tentsio baxuko beste kontrol-aplikazioetarako.

Ekoizpen metalurgikoa eta industriala

Produkzio-lerroetarako kontrol automatikoko sistemetan, ekipoen kontrol-armairuetan eta industria-inguruneetako seinale-zirkuituetan erabil daiteke. Aukeratzerakoan ingurumenaren tenperatura eta olio, hezetasun edo produktu kimikoekiko esposizioa kontuan hartu behar dira.

Eraikuntzako sistema mekaniko eta elektrikoak

Aire girotuko ekipo zentralen, eraikinen sistema mekaniko eta elektrikoen, lurpeko ekipamendu gelen eta eraikin-zerbitzuetako beste instalazio batzuen kableatuak kontrolatzeko balio du.

Industri Automatizazio Orokorra

Kontrol-armairuetan, produkzio-ekipo automatizatuetan, ekipo mekanikoetan eta beste industria-sistemetan erabiltzen da, non kontrol- edo monitorizazio-seinale anitzak instalazio-espazio mugatuetatik bideratu behar diren.

Kalitatearen eta zehaztapenen egiaztapena

Kontrol-kable baterako, kalitatearen egiaztapenak eraikuntza neurgarrietan eta parametro elektrikoetan zentratu behar du. Eroaleen sekzioa, hari bakarreko gehienezko diametroa, PVC isolamenduaren lodiera eta DC eroaleen erresistentzia adostutako zehaztapenaren arabera egiaztatu daitezke ekoizpen eta bidalketa baino lehen.

Ingeniaritza solteen eskaerak egiteko, eredua, nukleoaren kantitatea, eroaleen sekzioa, kablearen luzera eta suaren aurkako eskakizun aplikagarriak berretsi behar dira aldez aurretik. Dokumentazio teknikoa eta ikuskapen-erregistroak agindutako zehaztapenarekin bat egin daitezke, proiektuak eskatzen duenean.

Zehaztapenak aukeratzeko gida

Kontrol automatikoko proiektu baterako kablea aukeratzerakoan, hainbat parametro kontuan hartu behar dira elkarrekin:

1. Eroaleen sekzioa: Hautatu karga elektrikoaren eta kontrol-zirkuituen eskakizunen arabera.

2. Nukleo-kantitatea: Nukleo-kopurua behar diren kontrol- eta jarraipen-funtzioekin lotu, proiektuaren diseinuak eskatzen duen tokian nukleo osagarriak kontuan hartuta.

3. Instalazio-metodoa: berretsi kablea kontrol-armairu baten barruan bideratuko den, kanalizazio bidez, kable erretilu batean edo zuzenean ekipamendura.

4. Suaren aurkako eskakizunak: proiekturako beharrezkoa den suaren aurkako klasea edo aplikagarria den saiakuntza-araua berretsi.

5. Ingurumen-baldintzak: kontuan hartu giro-tenperatura, hezetasuna, olioa, produktu kimikoak, mugimendu mekanikoa eta erabilgarri dagoen tolestura-espazioa.

6. Bidalketa-baldintzak: berretsi kablearen luzera, ontziratzea, etiketatzea, dokumentazioa eta ikuskapen-eskakizunak ontziratu gabe ekoizteko aurretik.

Ohiko galderak

1. Kobrezko PVC Flame Retardant Kontrol Kable Malgu honek suaren errendimendua du?

Bai. Kableak suaren hedapena mugatzen laguntzeko diseinatutako PVCzko isolamendu eta estalki materialak erabiltzen ditu. Suaren aurkako errendimendu zehatza zehaztutako kablearen eraikuntzaren eta aplikagarriak diren proba-baldintzen arabera baieztatu behar da.

2. Zergatik da kablea egokia kontrol-armairu estuetan kableatzeko?

Hari anitzeko eroaleen egiturak sekzio nominal bereko eroale solido batek baino malgutasun handiagoa ematen du. Honek bideratzea eta amaitzea erraztu dezake instalakuntza-espazioa mugatuta dagoenean.

3. Zein sekzio eta nukleo kantitate daude eskuragarri?

Zerrendatutako sekzioak 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² eta 6 mm² dira. Gomendatutako nukleoen kantitateak 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 eta 61 nukleoen artean daude. Oinarrizko kantitate pertsonalizatuak proiektuaren eskakizunen arabera eztabaidatu daitezke.

4. Kablea pertsonalizatu al daiteke core kantitate edo luzera berezietarako?

Bai. Nukleoen kantitate pertsonalizatuak eta kableen luzerak proiektuaren zehaztapenaren arabera eztabaida daitezke. Eroaleen sekzioa, instalazio-baldintzak, suaren aurkako baldintzak eta beharrezko dokumentazioa berretsi behar dira ekoizpena baino lehen.

5. Non erabiltzen da normalean kable mota hau?

Aplikazio tipikoen artean suteen aurkako kontrol-armairuak, potentzia- eta energia-ekipoak, produkzio-lerro metalurgikoak, eraikuntzako sistema mekanikoak eta elektrikoak, produkzio-ekipo automatizatuak eta industria-kontrol-armairuak daude.

6. Zer informazio behar da aurrekontua egiteko?

Mesedez, eman behar den eredua, eroaleen sekzioa, nukleoaren kantitatea, kablearen luzera, instalazio-ingurunea eta suaren aurkako eskakizun aplikagarriak. Proiektuaren marrazkiak edo zehaztapen teknikoak ere eman daitezke eskuragarri daudenean, kablearen eraikuntza aurrekontua eta ekoizpena baino lehen egiaztatu ahal izateko.
