Ikatz mozteko kautxu blindatua

Ereduak: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, etab.

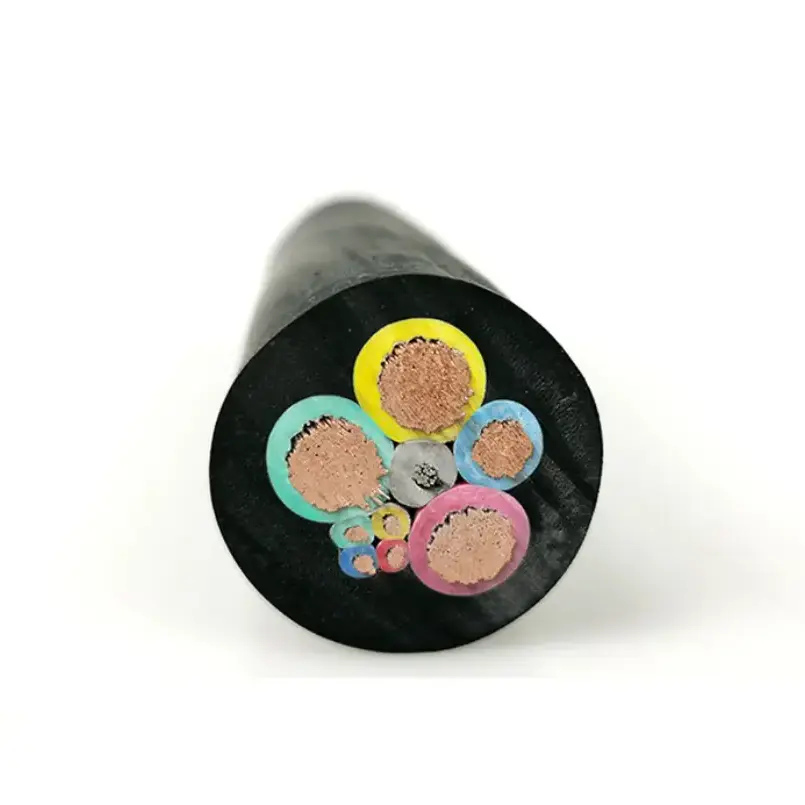

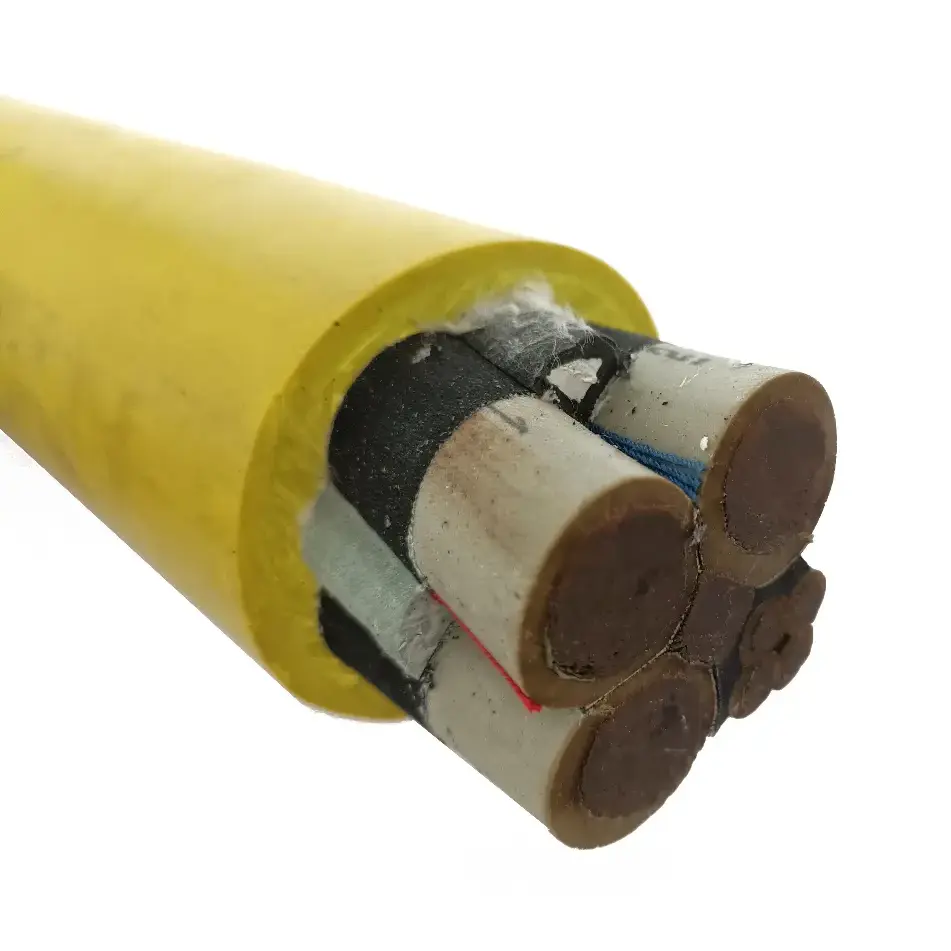

Babestutako Coal Shearer Rubber Cable elektrizitate-hornidura mugikorretarako eta kontrol-konexioetarako erabiltzen da lurpeko ikatza-meatzaritzako ekipoetan, esate baterako, ikatza mozteko tresnak. Bere eraikuntzak hari anitzeko oxigenorik gabeko kobrezko eroalea, helburu bereziko gomazko isolamendua, blindaje metalikoa eta erresistentzia handiko gomazko zorroa konbinatzen ditu. Emandako zehaztapenek hainbat tentsio-maila eta eroale-sekzio hartzen dituzte kablea behin eta berriz mugimendu, tolestu, arrastatze eta kontaktu mekanikoen eraginpean dagoen aplikazioetarako.

Produktuaren zehaztapenak eta parametro teknikoen taula

Aplikazio-baldintza tipikoak

Kable mota hau lurpeko meatze-ekipo mugikorrerako pentsatuta dago, non potentzia-kablea etengabeko mugimendua eta tentsio mekanikoa jasan dezakeen. Benetako zehaztapena ekipoaren tentsioaren, korronte-eskariaren, eroaleen sekzioaren, nukleoaren konfigurazioaren eta instalazio-baldintzen arabera hautatu behar da.

1. Ikatz-meatzaritzako aurpegi guztiz mekanizatuak

Ikatz-mozleek eta beste ekipamendu mugikor batzuek laneko aurpegian behin eta berriz mugimenduak egokitzeko kable-eraikuntzak behar dituzte. Eroale malgua eta kautxuzko estalkia kableen bideratze-baldintzetarako egokiak dira tolestu, arrastatu eta inguruko ekipoekin kontaktuan jartzeko.

2. Lurpeko Ekipo Elektriko Mugikorra

Kablea beste meatze-ekipo mugikorretan potentzia eta kontrol konexioetarako ere kontuan har daiteke bere tentsio nominala, nukleoaren antolaketa eta eskakizun mekanikoak instalazioarekin bat datozenean. Ekipo-mota eta konexio-konfigurazioa zehaztu aurretik baieztatu behar dira.

3. Interferentzia Elektromagnetikoa duten eremuak

Metalezko blindaje-geruzak hesi eroale bat eskaintzen du kable-nukleoen inguruan eta interferentzia elektromagnetikoen eragina murrizten lagun dezake kontrol- eta seinale-zirkuituetan. Blindamendu-eskakizunak ekipoen diseinuarekin eta lurrerako antolamenduarekin batera ebaluatu behar dira.

4. Meatze-eremu hezeak, hautsak eta mekanikoki zorrotzak

Gomazko isolamendua eta kanpoko estalkia hezetasuna, hautsa, arrastaka eta kontaktu mekanikoa gerta daitezkeen lurpeko inguruneetarako daude pentsatuta. Kableen hautaketak, hala ere, uraren benetako esposizioa, instalazioaren ibilbidea, tenperatura eta guneko karga mekanikoa kontuan izan beharko ditu.

Oinarri tekniko nagusiak

Ikatz-meategiko kablea aukeratzeko, kalifikazio elektrikoak bakarrik ez dira nahikoak. Kableen eraikuntza, instalazioaren mugimendua, blindaje-eskakizunak eta ingurumen-baldintzak ekipoaren eta meatzearen diseinuaren arabera egiaztatu behar dira eskaera egin aurretik.

1. Balorazio elektrikoa eta eroaleen tamaina

Eskuragarri den tentsio-tarteak 0,38/0,66 kV, 0,66/1,14 kV eta 1,9/3,3 kV barne hartzen ditu, hornitutako zehaztapenean 16 mm²-tik 120 mm²-ra bitarteko eroaleen sekzioekin. Tamaina egokia ekipoaren kargaren, onar daitekeen tentsio jaitsieraren, kablearen luzeraren eta instalazio-baldintzen araberakoa da.

2. Ekipo mugikorrentzako eraikuntza malgua

Mugimendu errepikatuak meatzaritzako kable mugikor bati eskakizun mekaniko desberdinak ezartzen dizkio instalazio finkoko kableari baino. Hari anitzeko kobrezko eroalea eta kautxuzko eraikuntza behin eta berriz tolestura eta tortsioa dakarten aplikazioetarako pentsatuta dago.

3. Kontrol eta Seinale Zirkuituetarako blindajea

Kableak ezkutu metaliko konposatu bat dauka kobre-harizko txirikorda eta zuntza erabiliz. Potentzia handiko ekipo elektrikoetatik gertu dauden kontrol-seinaleak dituzten instalazioetarako, blindaje-antolamendua ekipoaren lurrerako eta kontrol-sistemaren eskakizunekin bat etorri behar da.

4. Zorroaren babesa

Kanpoko gomazko zorroa higadura-erresistentea, olio-erresistentea, arrastatzearen aurkakoa eta talka-erresistentea dela zehazten da. Propietate hauek garrantzitsuak dira kablea makineria mugikorretatik gertu bideratzen denean edo behin eta berriz kontaktu mekanikoaren eraginpean dagoenean.

5. Suaren erresistentzia

Emandako zehaztapenak MT 386 meatzaritza suaren aurkako eskakizunak betetzen dituela adierazten du, sugarra kendu ondoren auto-itzaltzea barne. Proiektuaren dokumentazioa eta aplikagarriak diren kablearen zehaztapenak egiaztatu behar dira meategi batek ziurtapen edo proba-erregistro espezifikoak eskatzen dituenean.

Kalitatea eta Dokumentazioa

Meatze-kableen kontrataziorako, egiaztapen teknikoak produktuaren eredua, tentsio nominala, eroaleen sekzioa, nukleoaren konfigurazioa, proba elektrikoen eskakizunak eta meatzaritzako arau aplikagarriak izan behar ditu. Xehetasun horiek oinarri praktikoak eskaintzen dituzte kablea ekipo eta instalazio baldintzekin lotzeko, tentsio nominalaren arabera soilik aukeratzeko.

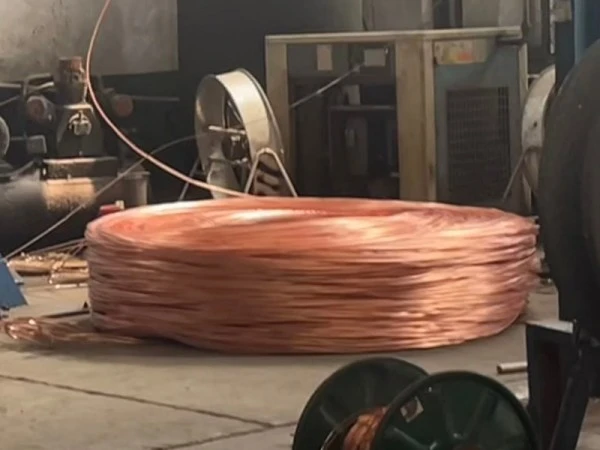

Qiancheng-en kableen ekoizpena eta ikuskapen-prozesua produktuaren zehaztapen aplikagarrien eta proiektuaren eskakizunen arabera dokumentatu daiteke. Proba-erregistroak, parametro teknikoak eta gainerako dokumentu osagarriak kontratazio- eta onarpen-prozesuaren zati gisa berrikusi daitezke, hala behar denean.

Zergatik Garrantzitsua Eraikuntzak Ikatz Meatzaritzako Aplikazioetan

1. Eroaleen Eraikuntza Malgua

Hari anitzeko oxigenorik gabeko kobrezko eroalea ekipo mugikorreko funtzionamenduan zehar behin eta berriz okertu eta tortsioa egokitzeko pentsatuta dago. Eroaleen tamaina eskatutako karga elektrikoaren eta kablearen zehaztapenaren arabera hauta daiteke.

2. Potentzia eta Kontrol Konfigurazio Konbinatua

Emandako zehaztapenak potentzia-nukleo eta kontrol-nukleo konposatuak barne hartzen ditu. Konfigurazio honek kableen bideratzea erraztu dezake potentzia- eta kontrol-konexioak behar diren tokietan, ekipoaren konexio-eskakizunen arabera.

3. Metalezko blindajea

Blindamendu-egitura garrantzitsua da potentzia-kableek eta kontrol-zirkuituek ekipamendu mugikorren ingurune berean funtzionatzen duten instalazioetarako. Bere eraginkortasuna sistema osoaren diseinuaren araberakoa da, ezkutuaren amaiera eta lurra barne.

4. Gomazko isolamendua eta zorroa

Gomazko materialak isolamendurako eta kanpoko babes-geruzarako erabiltzen dira. Zehaztutako eraikuntzak estrusio, urratu, higadura, olio eta inpaktuarekiko erresistentzia eskaintzen du lurpeko ekipamendu mugikorrekin lotutako baldintza mekaniko zorrotzetarako.

Ohiko galderak

Q1: Zein tentsio eta eroaleen tamaina daude eskuragarri?

A: Emandako zehaztapenek 0,38/0,66 kV, 0,66/1,14 kV eta 1,9/3,3 kV-ko tentsio nominalak hartzen dituzte, 16 mm²-tik 120 mm² bitarteko eroaleen sekzioarekin. Oinarrizko antolamendu eta eredu espezifikoak ekipoaren eta aplikazioaren arabera berretsi behar dira.

Q2: Zein da kable honetan erabiltzen den blindaje-egitura?

A: Kableak kobrezko alanbre txirikordaz eta zuntzez osatutako ezkutu metaliko konposatua erabiltzen du. Kable barruko zirkuituei eragiten dieten interferentzia elektromagnetikoak murrizteko xedea da, eta blindajearen errendimendu orokorra instalazio eta lurra egokitzearen araberakoa da.

Q3: Non erabiltzen da normalean meatzaritzako kable mota hau?

A: Babestutako Coal Shearer Rubber Cable batez ere lurpeko meatze-ekipo mugikorrekin eta ikatz-meatzaritzako lan-aurpegiekin lotuta dago. Ikatz mozteko eta beste ekipo mugikor batzuentzat har daiteke tentsioa, eroalearen tamaina, nukleoaren konfigurazioa eta eskakizun mekanikoak bateragarriak direnean.

Q4: Zer baieztatu behar da eskaera egin aurretik?

A: Egiaztatu ekipoen tentsio nominala, eroaleen sekzioa, nukleoen kopurua eta mota, kablearen luzera, blindaje-baldintzak, instalazio-metodoa eta ingurumen-baldintzak. Meatze-proiektuetarako, beharrezkoak diren estandarrak, ziurtagiriak eta proba-dokumentazioa ere berretsi behar dira ekoizpen edo bidalketa baino lehen.

Q5: Kableak suaren aurkako errendimendua du?

E: Emandako zehaztapen teknikoak dio kableak MT 386 meatzaritzako suaren aurkako baldintzak betetzen dituela eta sugarra kendu ondoren auto-itzaltzen dela. Proiektuaren espezifiko ziurtagiri edo proba-baldintza kable-eredu zehatzaren eta aplikagarriak diren zehaztapenen arabera berretsi behar da.

6.G.: Qiancheng-ek proiektuaren kontrataziorako dokumentu teknikoak eman al ditzake?

A: Aukeratutako ereduaren eta proiektuaren eskakizunen arabera parametro teknikoak eta dokumentazio osagarria eman daitezke. Aipamen edo zehaztapenen berrikuspen baterako, beharrezkoa da beharrezko tentsioa, eroalearen tamaina, nukleoaren konfigurazioa, kantitatea eta aplikazio baldintzak ematea.
