Meatzaritza malgua blindatutako gomazko kablea

Ereduak: MYP, MYPT.

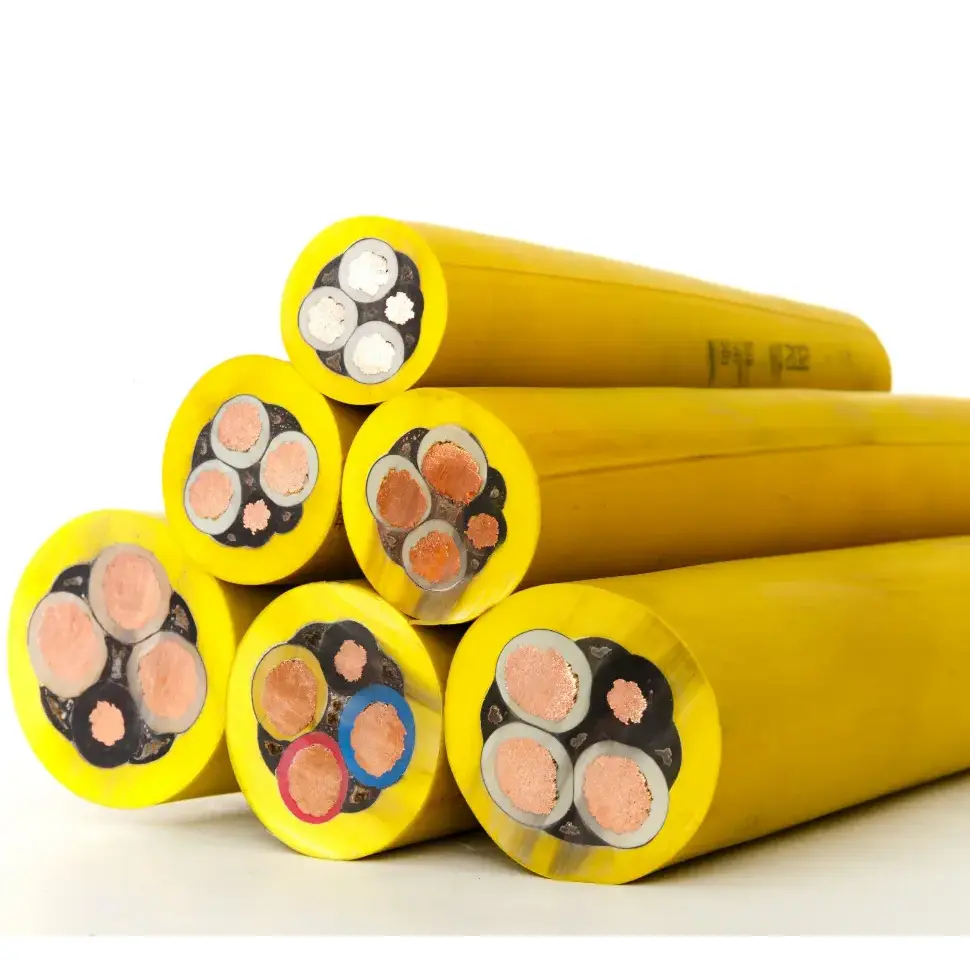

Mining Flexible Shielded Rubber Cable gomaz estalitako kable malgua da lurpeko meatzaritzan erabiltzen den ekipo elektriko mugikorrentzako. Hornitutako produktuaren zehaztapenak MT/T 818.7-2009 erreferentzia egiten du eta hari anitzeko kobrezko eroalea, helburu bereziko gomazko isolamendua, kobre-hari txirikordadun blindajea eta erresistentzia handiko gomazko estalkia konbinatzen ditu. Eraikuntza behin eta berriz tolestura, arrastaketa, tortsioa eta hautsaren, hezetasunaren eta kontaktu mekanikoaren eraginpean dauden aplikazioetarako pentsatuta dago.

Produktuaren zehaztapenak eta parametro teknikoen taula

Eraikuntzaren funtsezko ezaugarriak

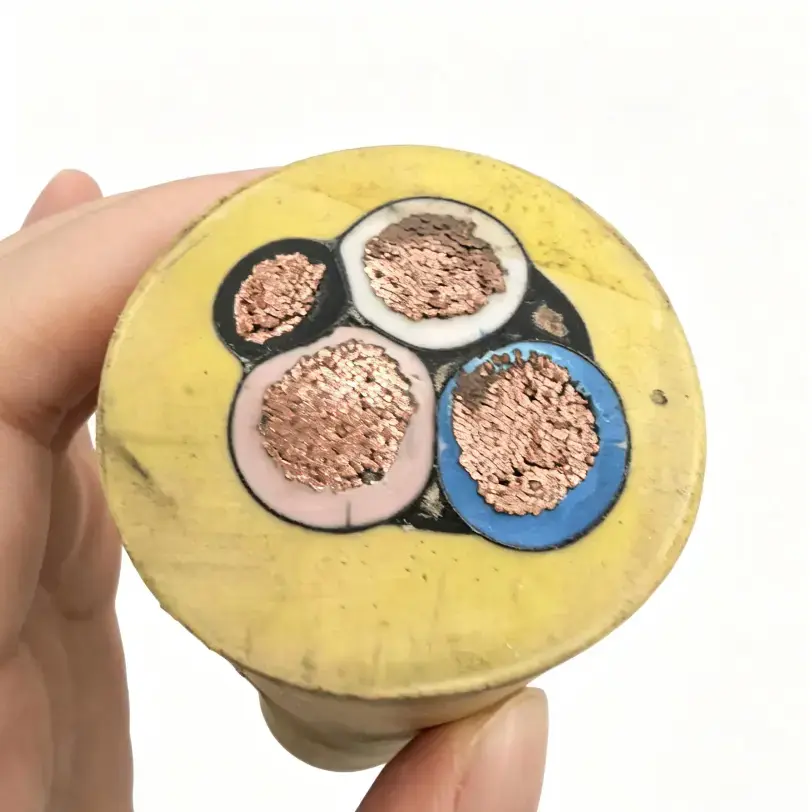

1. Kobrezko eroale malgua

Kableak puritate handiko oxigenorik gabeko kobre-eroale anitzeko bat erabiltzen du. Eroale zurrunaren eraikuntzarekin alderatuta, kablea behin eta berriz tolestuta, mugitu edo bihurritzen den instalazio mugikorretarako hobeto egokitzen da ekipamenduaren funtzionamenduan zehar.

2. Gomazko isolamendua eta babes-zorroa

Erabilera bereziko kautxua isolamendu-geruzarako zehazten da, eta kanpoko zorroa higadura-erresistentea, olio-erresistentea, arrastatzearen aurkakoa eta talka-erresistentea dela deskribatzen da. Materialaren ezaugarri hauek garrantzitsuak dira kablea ekipoekin, ikatz-hautsarekin, hezetasunarekin edo olio hidraulikoarekin kontaktuan egon daitekeen lurpeko bideetarako.

3. Kobre-alanbre txirikordatua

Emandako zehaztapenak kobrezko hari txirikordadun ezkutu bat zerrendatzen du, gutxienez %85eko estaldura duen estaldura duena. Ezkutu metaliko batek kablearen eta inguruko ekipo elektrikoen arteko akoplamendu elektromagnetikoa murrizten du, nahiz eta benetako blindaje-efektua kablearen instalazioaren, blindajearen amaieraren eta lurrearen araberakoa den.

4. Potentzia eta Kontrol Nukleo Konbinatuak

Eraikuntzak potentzia eta kontrol nukleoak sar ditzake kable-multzo beraren barruan. Antolaketa hau erabilgarria da meatze-ekipo mugikorrak potentzia elektrikoa eta lotutako kontrol-konexioak behar dituenean, ekipoaren zirkuituaren konfigurazioaren arabera.

Aplikazio-baldintzak

Mining Flexible Shielded Rubber Cable lurpeko ekipo mugikorretarako pentsatuta dago, non karga elektrikoa errepikatzen den mugimendu mekanikoarekin konbinatzen den. Eredu zehatza tentsio nominalaren, eroaleen sekzioaren, nukleoaren antolamenduaren, kablearen luzeraren, mugimendu ereduaren eta ingurune-baldintzen arabera aukeratu behar da.

1. Erabat mekanizatutako meatze-ekipoa

Eraikuntza malgua meatze-aurrealde mekanizatuetan diharduten ekipo mugikorretarako erabil daiteke, non kableen mugimendua eta behin eta berriz makurdura funtzionamendu normalaren parte diren. Eroalearen tamaina eta nukleoaren konfigurazioak ekipoaren eskakizun elektrikoekin bat etorri behar du.

2. Lurpeko Errepideko Ekipamendua

Lurpeko errepideetan jarduten duten ekipamendu mugikorrek arrastatzearen, talkaren eta urraduraren aurkako kable bat behar izan dezakete. Ekipo mota, instalazio-ibilbidea eta erabilgarri dagoen sakea kontuan hartu behar dira kableen eraikuntza egokia zehazteko.

3. Interferentzia Elektromagnetikoa duten eremuak

Potentzia handiko motorrak, maiztasun-bihurgailuak edo bestelako ekipamendu elektrikoak kontrol- edo monitorizazio-zirkuituetatik gertu instalatzen direnean, blindaje metalikoko geruzak akoplamendu elektromagnetikoa mugatzen lagun dezake. Ezkutuaren konexio zuzena eta lurreratzea instalazio orokorraren zati garrantzitsuak izaten jarraitzen dute.

4. Lurpeko baldintza hezeak eta hautsak

Gomazko isolamenduak eta kanpoko estalkiak lurpeko ingurune zorrotzetarako diseinatutako eraikuntza eskaintzen dute. Benetako ingurumen-egokitasuna uraren esposizioa, tenperatura, olioaren kontaktua, karga mekanikoa eta meategiaren baldintza espezifikoen arabera egiaztatu behar da.

Kablea hautatzeko puntu teknikoak

1. Tentsio nominala eta eroaleen sekzioa

Emandako zehaztapenak 0,66/1,14 kV-ko tentsio nominala eta 10 mm²-tik 150 mm² bitarteko eroaleen sekzioa ageri dira. Aukerak ekipamenduaren karga, tentsio-jaitsiera baimendua, kablearen luzera eta aurreikusitako instalazio-baldintzak kontuan hartu behar ditu eroaleen tamaina bakarrik baino.

2. Mugimendu Mekanikoa

Meatze-ekipo mugikorretarako, kableak behin eta berriz makurdura, tortsioa eta arrastaka izan ditzake. Hortaz, eroaleen kablea, isolamendua, estalkia eta instalazio-erradioa elkarrekin kontuan hartu behar dira ekipo zehatz baterako kablea ebaluatzeko.

3. Blindaje-baldintzak

Hornitutako produktuak kobrezko hari txirikordadun ezkutu bat erabiltzen du, adierazitako % 85eko estaldura duena. Kablea maiztasun aldakorreko unitateetatik edo potentzia handiko motorretatik gertu instalatzen bada, ekipamenduaren fabrikatzailearen eskakizunekin eta meategiaren diseinu elektrikoarekin egiaztatu behar da beharrezko blindaje-antolamendua.

4. Suaren aurkako baldintzak

Emandako datu teknikoek MT 386 meatzaritza suaren aurkako eskakizunak betetzen dituztela eta sugarra kendu ondoren auto-itzaltzea adierazten dute. Proiektu batek meategiaren segurtasun-ziurtagiri espezifikoa edo proba-dokumentazio osagarria eskatzen duenean, eskakizun horiek kable-eredu zehatzerako berretsi behar dira kontratatu aurretik.

Kalitate Kontrola eta Dokumentazio Teknikoa

Meatze-kableen kontrataziorako, egiaztapen teknikoak eredua, tentsio nominala, eroaleen sekzioa, nukleoaren antolamendua, blindajeen eraikuntza, erresistentzia elektrikoa eta aplika daitezkeen proba-baldintzak estali behar ditu. Xehetasun hauek produktuak aukeratzeko eta onartzeko oinarri argiagoa eskaintzen dute errendimendu orokorraren deskribapenek baino.

Qiancheng-ek produktuaren zehaztapenak eta dokumentazio teknikoa eskain ditzake hautatutako kable ereduaren eta proiektuaren eskakizunen arabera. Ziurtagiria, saiakuntza-txostenak edo bestelako ikuskapen-erregistroak behar direnean, aplikagarriak diren dokumentuak berretsi egin behar dira eskaintza eta eskaera berrikusteko fasean.

Zer berretsi behar da eskaera egin aurretik?

1. Ekipamendua eta Aplikazioa

Eman ekipo mota, funtzionamendu-ingurunea eta kablea funtzionamendu finko edo mugikorrerako erabiliko den. Horrek eraikuntza malgua eta blindajea benetako instalazioarekin bat datozen ala ez zehazten laguntzen du.

2. Baldintza elektrikoak

Berretsi tentsio nominala, eroaleen sekzioa, potentzia-nukleoen kopurua, kontrol-nukleoen baldintzak eta kablearen luzera. Kable luzeagoetarako, tentsio-jaitsiera eta eroaleen erresistentzia ere kontuan hartu behar dira.

3. Baldintza Mekanikoak

Arrastatze-maiztasunari, okertze-norabidea, gutxieneko instalazio-erradioa, makineriarekin kontaktua eta balizko inpaktuari buruzko informazioak kablearen eraikuntza egokia zehazten lagun dezake.

4. Dokumentazio-baldintzak

Ekoiztu edo bidali aurretik, berretsi meatzaritza-arauak, ziurtapen-eskakizunak, ikuskapen-erregistroak eta meategiak, ekipo-fabrikatzaileak edo proiektuaren zehaztapenak eskatzen dituen gainerako dokumentu teknikoak.

Ohiko galderak

Q1: Zein zehaztapen daude eskuragarri?

A: Emandako zehaztapenak MYP eta MYPT modeloak zerrendatzen ditu, 0,66/1,14 kV-ko tentsio nominala eta 10 mm²-tik 150 mm² bitarteko eroaleen sekzioarekin. Beharrezko nukleoaren antolamendua ekipoaren eta zirkuituaren diseinuaren arabera berretsi behar da.

Q2: Zein da blindaje geruzaren funtzioa?

A: Kableak kobrezko hari txirikordadun ezkutua erabiltzen du, % 85eko % 85eko babes-estaldura adierazia duena. Ezkutuak inguruko ekipo elektrikoen akoplamendu elektromagnetikoa murrizten lagun dezake. Bere benetako eraginkortasuna instalazio osoaren araberakoa da, ezkutuaren amaiera eta lurra barne.

Q3: Kablea lurpeko ekipamendu mugikorretarako erabil al daiteke?

A: Eroale malgua eta gomazko eraikuntza behin eta berriz tolestura, tortsioa eta arrastaka dakarten aplikazio mugikorretarako pentsatuta daude. Azken hautaketak ekipoen mugimendua, kableen bideratzea, tentsioa, eroaleen tamaina eta ingurumen-baldintzak hartu behar ditu kontuan.

4.G.: Zein estandar aipatzen dira kable honetarako?

A: Produktuaren informazioak MT/T 818.7-2009 erreferentzia egiten du meatze-kablearen zehaztapenetarako eta MT 386 meatze-sugar-iragazleen eskakizunetarako. Aplika daitezkeen estandarrak eta ziurtagiriak eredu zehatzen eta proiektuaren eskakizunen arabera berretsi behar dira.

Q5: Zer informazio behar da aurrekontu baterako?

A: Informazio nagusiak kable-eredua, tentsio nominala, eroaleen sekzioa, nukleoaren konfigurazioa, beharrezko luzera, kantitatea, aplikazio-ekipoak eta instalazio-baldintzak ditu. Proiektuaren berariazko ziurtapen edo ikuskapen-dokumentuen eskakizunak ere eman beharko dira.

6.G.: Dokumentu teknikoak eman al daitezke kablearekin?

A: Aukeratutako ereduaren eta proiektuaren eskakizunen arabera zehaztapen teknikoak eta aplikagarriak diren dokumentu osagarriak eman daitezke. Meatze-proiektuetarako, eskatutako ziurtagiriak eta proba-erregistroak berretsi behar dira eskaera amaitu aurretik.
