18/30kV XLPE isolatutako potentzia-kablea

Tentsio handiko potentzia banatzeko ingeniaritza proiektuetarako, Qiancheng 18/30kV XLPE isolatutako potentzia-kablea da hobetsitako aukera. 30 kV-ko potentzia garraiatzeko eta banatzeko proiektuen eraikuntza-baldintzak betetzen ditu.

Produktuaren zehaztapenak eta parametro teknikoen taula

Abantailak Peer Produktuekin alderatuta

Isolamendu-teknologia aitzindaria

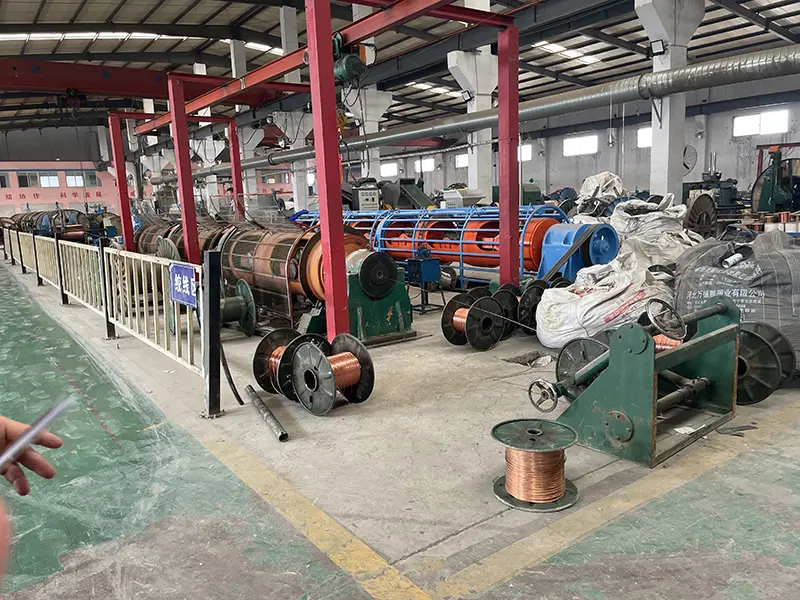

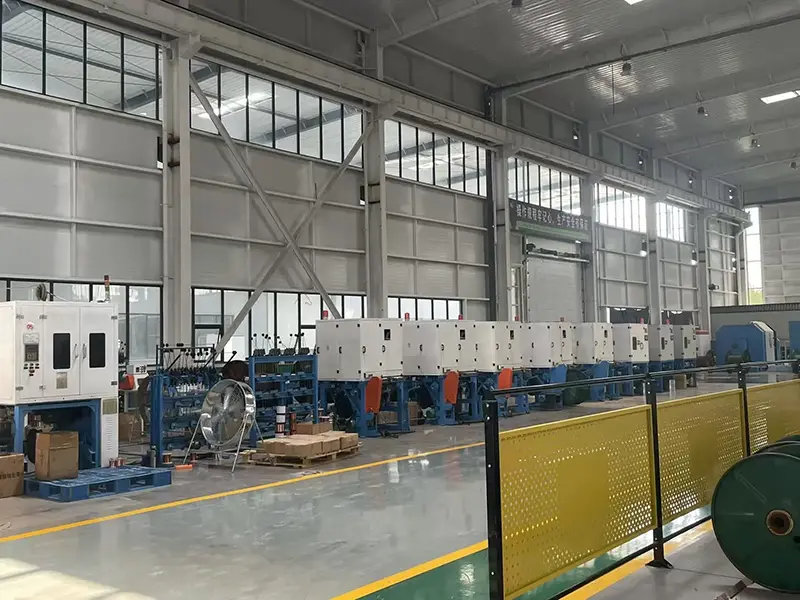

Kalitate handiko XLPE gurutzatutako polietilenozko isolamendua hartzen da, ko-estrusio hirukoitza produkzio-lerroarekin eta lineako laser-lodieraren neurketarekin hornituta, isolamendu-lodiera uniformea ​​bermatzeko eta ur-zuhaitz sorrera eragozteko. Kable arruntekin alderatuta, galera dielektriko txikiagoa ematen du, aire zabaleko bizitza diseinatuta 40 urtera arte.

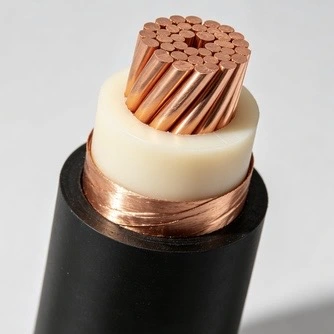

Geruza bikoitzeko ezkutuaren egitura optimizatua

Kobrezko zinta bikoitzeko ezkutua % ≥25eko itzulinguruarekin. Tentsio-jasateko eta deskarga partzialeko proba zorrotzak gainditu ditu, eskala handiko sare elektrikoaren kargaren gorabeherei aurre egiteko eta ustekabeko matxura eta elektrizitate-etenaldiaren arriskuak murrizteko gai direnak.

Material malguaren aukerak

Kobre-nukleoko bertsioek linea-galera txikia dute, distantzia laburreko karga astuneko azpiestazioetarako egokiak. Aluminio-nukleoko YJLV-k bere buruaren pisua % 30 murrizten du, distantzia luzeko potentzia transmisiorako proiektuetarako guztizko garraio eta kostuak modu eraginkorrean murrizten ditu.

Kalitatearen Trazabilitatea Sistema osoa

Qiancheng 18/30kV XLPE isolatutako potentzia-kable lote bakoitzak proba independenteak egiten ditu artxibatuta dauden probako bideoekin. QR-kode trazagarriak eskaintzen dira. Bezeroaren tokiko ausazko ikuskapena onartzen da laginaren eta masiboki ekoitzitako ondasunen arteko kalitate-desberdintasunak saihesteko.

Hautazko LSZH Halogenorik gabeko ke baxuko bertsioa

Halogenorik gabeko ke gutxiko aldaerak ke ez-toxiko gutxi sortzen du errekuntzan. Txinako zein ingelesezko IEC proba-ziurtagirien multzo osoak eskuragarri daude azpiegitura publikoko proiektuetarako suteen aurkako segurtasuna erraz gainditzeko.

Segurtasun Errendimendua

Segurtasun Elektrikoa

Goi-tentsioko jasateko eta deskarga partzialeko proba zorrotzak egiten dira entregatu aurretik. Meategi hezeetan eta lantegi kimikoen guneetan egonkor funtzionatzen du, zirkuitulaburren eta isolamenduaren matxuraren hutsegite arriskuak murriztuz.

Suaren aurkako errendimendua

Halogenorik gabeko ke baxuko bertsio pertsonalizatua sutan auto-itzaltzen da eta ez du ke toxiko korrosiborik askatzen, langileen ebakuazioa babesten du suteetan eta dentsitate handiko ingeniaritza-proiektuetarako egokitzen da.

Epe luzeko funtzionamenduaren segurtasuna

Zahartzearekiko eta UVarekiko erresistenteak. Epe luzeko zuzeneko lurperatuta edo kanpoan finkatzean kalteak eta zahartzeari aurre egiten dio, aldizkako ikuskapenaren eta kableen ordezkapenaren kostuak asko murriztuz.

Aplikazio-eszenatokiak

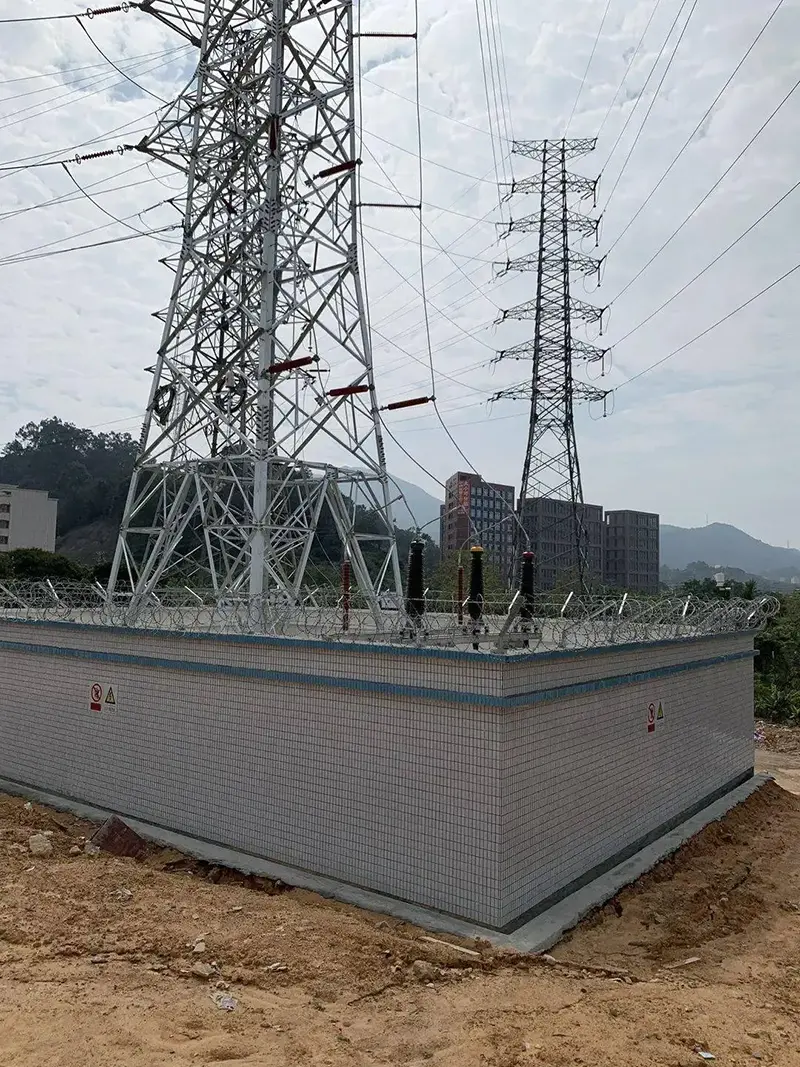

Hiri-azpiestazioek, eskala handiko industria-parkeak, meategiak eta oinarri kimikoak, trenbide-garraioa, lurpeko tunel integralak eta energia-transmisio-lineak energia berriko zentral elektrikoetarako.

Instalazio eta Ipintze Baldintzak

1.Ezartzeko giroko tenperatura ez da 0 ℃ baino txikiagoa izan behar. Kableen aldez aurretik berotzea gomendatzen da tenperatura baxuetan eraiki aurretik, isolamenduan pitzadura hauskorra kaltetu ez dadin.

2. Zorrotz jarraitu toleste-erradio minimoaren zehaztapenak. Mantendu kableatuak ertz eta ertz zorrotzetatik urrun, isolamenduaren zahartzea eragin dezakeen zorroa marraztea eta ura sartzea saihesteko.

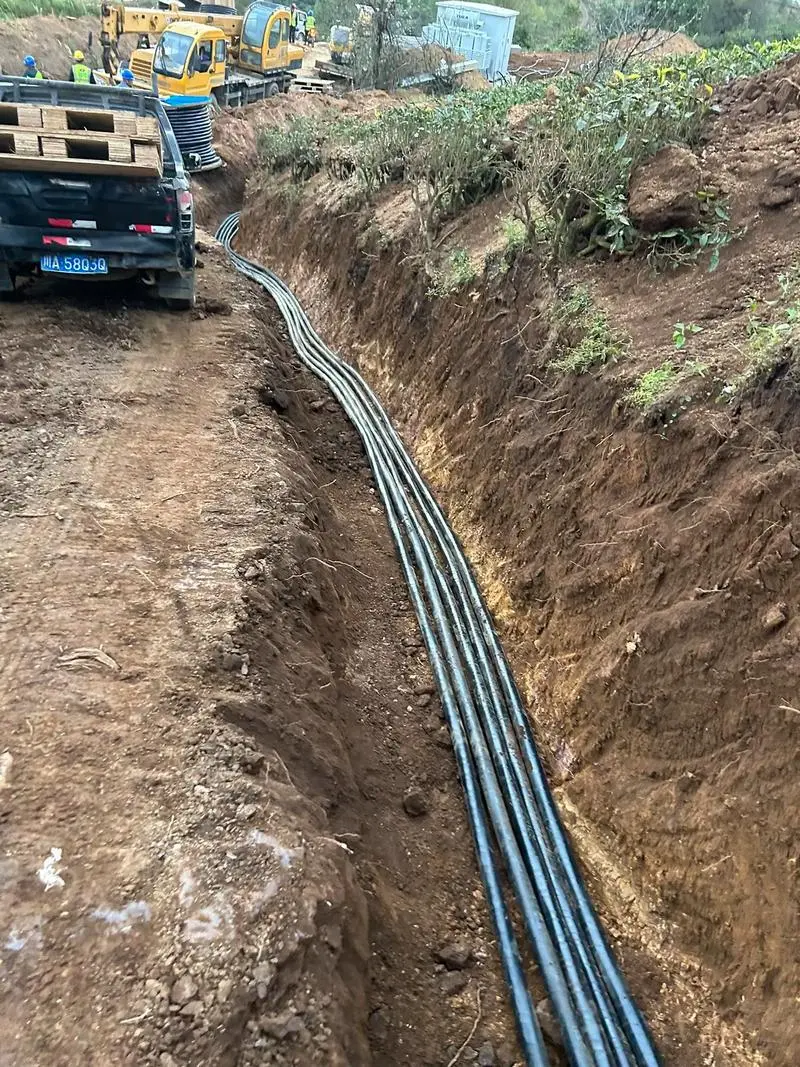

3.Ezartzeko metodo onargarriak barneko kable-erretiluen bideratzea, kable-tunelak, kable-lubakiak, kanalizazioen instalazioa eta lurzoru soltean zuzenean lurperatzea dira. Kable blindatuek kanpoko indar mekaniko arinak jasan ditzakete.

4.Nukleo bakarreko AC kableak ez dira altzairuzko kanalizazioen barruan bakarrik bideratuko, kableen zahartzea bizkortzen duen korronte ertainen beroketa saihesteko.

Ohiko galderak

Q1: 18/30kV XLPE Isolatutako Potentzia Kablearen isolamendu-lodiera nahiko lodia da. Nola mantentzen da lodiera uniformea ​​produkzioan?

E: Lineako laser lodiera neurtzeko hiruko-estrusiozko produkzio-lerroa erabiltzen da ekoizpenean zehar isolamendu-dimentsioak kontrolatzeko. Horrek XLPE isolamenduaren lodiera koherentea mantentzen laguntzen du eta errendimendu dielektriko egonkorra onartzen du. Kanpoko aplikazioetarako adierazitako diseinu-bizitza 40 urtera irits daiteke zehaztutako funtzionamendu-baldintzetan.

Q2: Zer babes-funtzio ematen du kobrezko zinta bikoitzak sare elektrikoaren kargaren gorabeheretan?

A: Kobrezko zinta-ezkutuak ≥25eko itzuli-tasa zehaztu du. Blindamendu-sistemak, tentsio-jasateko eta deskarga partzialeko probekin batera, eremu elektrikoa kontrolatzen laguntzen du eta isolamendu-errendimendua onartzen du energia-sistemak funtzionamendu-kargan aldaketak jasaten dituenean.

3.G.: Nola hautatu behar dira kobre-nukleoaren eta aluminio-nukleoaren bertsioak distantzia luzeko azpiestazio proiektuetarako?

A: Kobre-nukleoaren eraikuntza jotzen da normalean eroankortasun handiagoa eta karga astuneko transmisioa distantzia laburragoetan behar diren lekuetan. Aluminiozko nukleoaren YJLV eraikuntza transmisio-bide luzeagoetarako kontuan har daiteke, non kablearen pisu txikiagoa faktore garrantzitsua den. Azken aukerak korronte-ahalmena, tentsio-jaitsiera, instalazio-baldintzak eta kablearen luzera osoa ere kontuan hartu behar ditu.

4.G.: Nola funtzionatzen du kableak tentsio handiko ingurune hezeetan, esate baterako, meategietan eta lantegi kimikoan?

A: Goi-tentsioko jasateko eta deskarga partzialeko proba garrantzitsuak aplikatzen diren eskakizunen arabera egiten dira. XLPE isolamenduak isolamendu elektrikoaren sistema eskaintzen du, eta kablearen eraikuntza, berriz, hezetasunaren esposizioaren, tenperaturaren, kontaktu kimikoen eta meatze edo instalazio kimikoen beste gune batzuen baldintzen arabera hautatu behar da.

5.G.: Zer kontuan hartu behar da epe luzerako zuzenean lurperatuta eta kanpoko instalazioetarako?

E: Kablearen eraikuntzak zahartzearen eta UV esposizioarekiko erresistentzia eskaintzen du, eta bertsio blindatuek babes mekaniko gehigarria eskaintzen dute kablea kanpoko indarren eraginpean egon daitekeen instalazio baldintzetan. Zuzenean lurperatutako edo kanpoko aplikazioetarako, zorro mota, lurzoruaren baldintzak, eguzki-argiaren esposizioa eta babes mekanikoa berrikusi behar dira instalatu aurretik.

Q6: Zer kontuan hartu behar da kablea makurtzean instalatzean?

A: zehaztutako gutxieneko okertze-erradioa errespetatu behar da instalazio osoan zehar. Ertz zorrotzak, gehiegizko makurdura eta behartutako tiraketa saihestu behar dira zorroa kaltetu ez dadin. Manipulazio egokia bereziki garrantzitsua da tentsio handiko kable-sistemetan, kalte mekanikoek isolamendu-sisteman eta epe luzerako errendimenduan eragina izan dezaketelako.

7.G.: Noiz hobesten da halogenorik gabeko ke baxuko bertsioa ohiko zorro mota baten aldean?

E: halogenorik gabeko ke baxuko bertsioak errekuntzan zehar halogenoak dituzten isuriak eta halogeno korrosiboak mugatu nahi ditu. Oso okupatutako edo itxitako azpiegituretarako kontuan har daiteke, trenbideen garraiorako instalazioak eta lurpeko tunelak barne, non kea eta suaren errendimenduaren eskakizunak zorrotzagoak diren.

Q8: Zer neurri behar dira kablea tenperatura baxuetan instalatzean?

E: Gomendatutako ipintze-giro-tenperatura ez da 0 ℃-tik behera egon behar instalatzeko prozedura aplikagarriak bestela zehazten ez badu. Tenperatura baxuko instalazioa behar denean, aurrez berotzeko neurri egokiak jarraitu behar dira isolamenduan kalte hauskorra izateko arriskua murrizteko. Nukleo bakarreko AC kableetarako, altzairuzko kanalizazioen barruan instalatzeak aplikagarriak diren eskakizunak ere jarraitu beharko lituzke korronte ertainen gehiegizko beroketa ekiditeko.
