Qiancheng-eko 21/35kV XLPE isolatutako potentzia-kableak goi-tentsioko transmisio-linea nagusien muntaketa-eskakizunak betetzen ditu, hala nola, hiriko sare elektrikoa berritzea eta industria-meatzaritzako azpiestazioetarako potentzia-transmisioa.

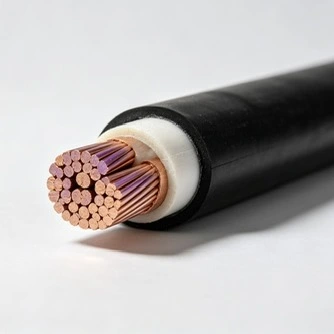

Qiancheng 21/35kV XLPE isolatutako potentzia-kablea. GB/T 12706 eta IEC 60840 estandar bikoitzak betetzen ditu. 21/35kV-ko tentsio nominalarekin, tentsio ertain eta altuko potentzia transmititzeko kable nagusi gisa balio du.

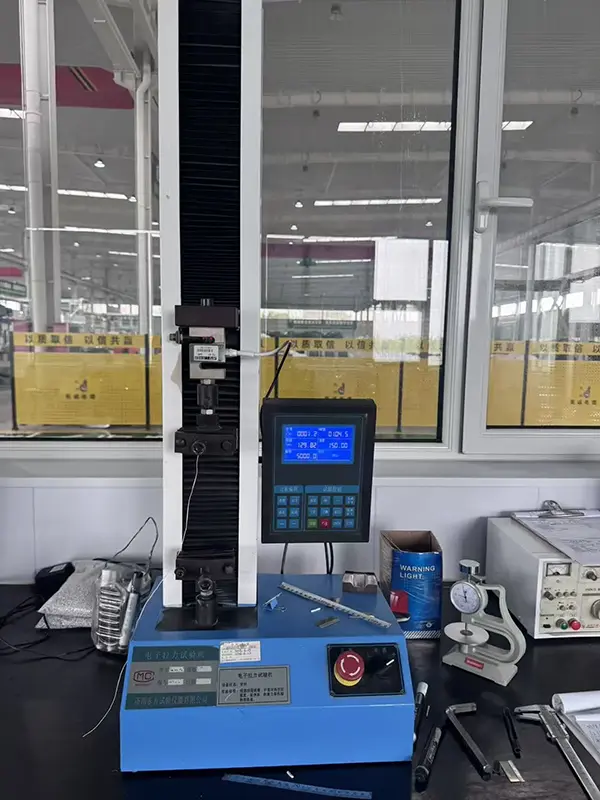

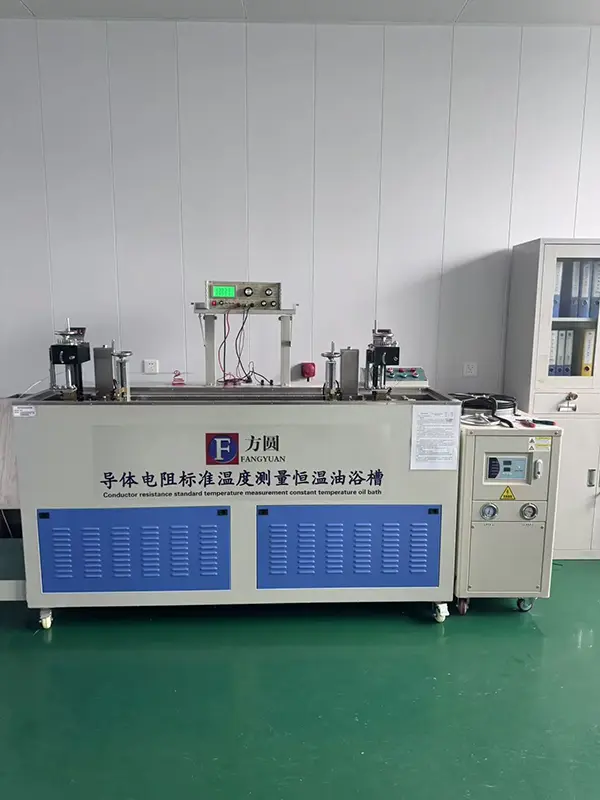

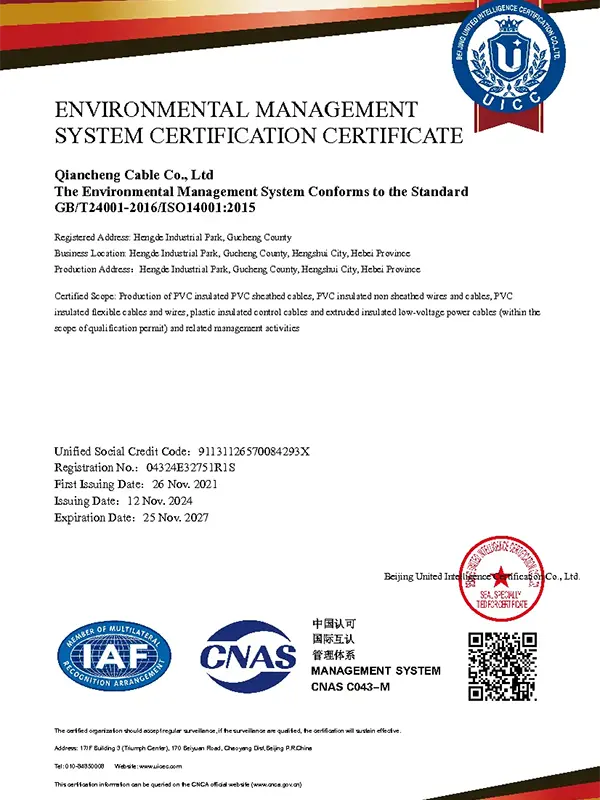

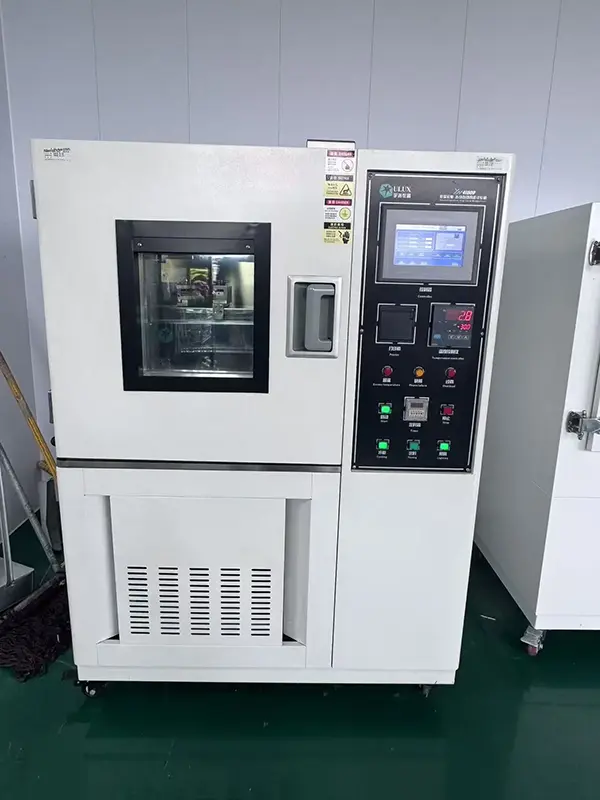

Gure fabrikak 20 urteko esperientzia du kableen fabrikazioan. CNASek egiaztatutako saiakuntza-laborategi batez hornituta dago. Sorta osoko tituluak webgune ofizialean egiaztatu daitezke. Kable sorta bakoitzak kalitate-ikuskapen-txostenak eta fabrika-ziurtagiriak ditu, eta kualifikazio-dokumentu guztiak egiaztatzeko trazagarriak dira.
Qiancheng 21/35kV XLPE Isolatutako Potentzia Kablearen 800000 metro baino gehiago hornitu dira azpiestazioen hedapenerako, meatze-eremuetan tentsio handiko elikadura-hornidura berritzeko eta Shandong eskualdeko parke industrialetako energia banatzeko proiektu orokorretarako. Eremuko funtzionamendu-probeketek frogatzen dute isolamenduaren zahartzerik edo matxurarik ez dagoela 3 urteko karga osoko funtzionamendu jarraituaren ondoren.
|
Eroaleen Sekzio Nominala (mm²) |
Isolamenduaren lodiera (mm) |
Zorroaren lodiera (mm) |
Gutxi gorabeherako kablearen kanpoko diametroa (mm) |
DC Erresistentzia Cu (Ω/km) |
DC Erresistentzia Al (Ω/km) |
Proba-tentsioa (kV/5min) |
Inpaktu-Cu airean (A) |
Indartasuna-Al airean (A) |
Ampacity-Cu Zuzenean lurperatutako lurzoruan (A) |
Ampacity-Al Zuzenean lurperatutako lurzoruan (A) |
|
1×50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1×70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1×120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1×150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1×185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1×240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1×300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1×400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1×500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1×630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1×800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1×1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |
Garbitasun handiko oxigenorik gabeko kobrezko eroale trinkotua. Neurtutako eroalearen DC erresistentzia zorrozki estandar nazionaleko mugen barruan mantentzen da, eroale-galera txikia izanik. Neurtutako tenperatura igoera korronte astuneko karga ≤65K.
Koestrusio hirukoitzeko prozesu integratuaren bidez fabrikatua. Isolamenduaren lodiera uniformea da aire hutsunerik gabe. 42kV-ko potentzia-maiztasuneko tentsio-proba egonkorki jasan dezake ordubetez matxurarik gabe. Qiancheng 21/35kV XLPE isolatutako potentzia-kablearen presioa jasateko oinarrizko egitura gisa balio du.
Barneko ezkutu erdieroalearen eta kanpoko ezkutu erdieroalearen egitura konbinatua, eremu elektrikoaren banaketa berdintzen duena eta tokiko eremu elektrikoen kontzentrazioan eragindako isolamenduaren kalteak saihesten dituena.
Altzairuzko zintaren blindajeak lurpeko indusketaren ondorioz birrintzeko indarrari eta kalteei aurre egiten die. HDPE kanpoko zorroak azido-alkalinoaren korrosioarekiko erresistentzia eta UV zahartzearen erresistentzia eskaintzen ditu, hainbat jartze agertokietarako egokia: lurperatze zuzena, kanalizazioaren instalazioa eta kable-erretiluen bideratzea.
XLPE gurutzatutako materialak 90 ℃-ko tenperatura erresistentzia klasea du. Epe laburreko gainkarga jasan dezake 250 ℃-tan 5 segundoz urtu gabe. Isolamendua ia ez da degradatzen epe luzerako karga astunaren transmisioan, linearen akatsen mantentze-maiztasuna murriztuz.
Proba prozedurak kobrezko materialaren sarrerako ikuskapenetik amaitutako kablearen entregara arte. Sisteman erregistratzen dira probaren funtsezko datuak, tentsio-jasapena, deskarga partziala eta zahartze termikoa barne. Erosleek jatorrizko probako datu guztiak atzi ditzakete lote-zenbakien bidez.
Errendimendua Trinko eratutako eroaleak % 92tik gorako betetze koefizientea lortzen du. Hari soltedun kable arruntekin alderatuta, lineako tentsio-jaitsiera % 7 inguru jaisten da benetako neurketan, energia-kontsumoaren galerak aurreztuz epe luzerako sare elektrikoan.
Qiancheng 21/35kV XLPE isolatutako elektrizitate kable pertsonalizagarriak aukerak: LSZH halogenorik gabeko ke baxuko zorroa, A klaseko suaren aurkako mota eta suaren aurkako motakoa, suaren aurkako lan-baldintza berezietara egokituta, hala nola tunelak eta elektrizitatea banatzeko gela itxiak.
Jarri hondar finko kuxina lubakiaren hondoan jarri aurretik. Kable blindatuen ehorzketa-sakonera ≥0,8 m. Saihestu ibilgailu astunak ibiltzeko gai diren eremuak. Eraikuntzaren ondoren ibilbideen marka osoa, gero indusketa bidez kableak moztea saihesteko.
Qiancheng 21/35kV XLPE isolatutako potentzia-kable bakarrerako, makurtze-erradioak ez du kablearen kanpoko diametroa 15 aldiz baino txikiagoa izango. Erreserbatu beroa xahutzeko hutsuneak kable anitzeko antolamendurako, pilaketa trinkoak eragindako gehiegizko berotzea ekiditeko.
Saihestu iraupen luzeko ur zikin korrosiboetan murgiltzea eta babesik gabeko kanpoko esposizioa eguzki-argi bizian. Berotu aldez aurretik kableak 0 ℃-tik beherako tenperaturan jarri aurretik, kanpoko estalkiaren pitzadura hauskorra saihesteko.
Potentzia-maiztasuneko tentsio-jasateko berriro proba egin beharko da, jarlekua amaitu ondoren. Piztea piztea probak gainditu ondoren bakarrik onartzen da. Gure teknikari profesionalak tokian bertan onartzeko orientabideak eskaintzeko bidal daitezke.
A: Ohiko harizko eroale batekin alderatuta, trinkotutako eraikuntzak eroaleen hutsuneak murrizten ditu eta erresistentzia elektriko txikiagoa onartzen du. Gainera, korronte handiko kargapean tenperatura igoera kudeatzen laguntzen du, hau da, epe luzerako potentzia transmisio aplikazioetarako erabilgarria.
A: XLPE isolamenduaren epe luzeko funtzionamendu-tenperatura 90 ℃ da. Zirkuitu laburreko edo iraupen laburreko gainkarga baldintzetan, isolamenduak 250 ℃ arteko tenperatura jasan dezake zehaztutako epe labur batean. Benetako funtzionamendu-mugek aplikagarriak diren kable-estandar eta instalazio-baldintzei jarraitu behar diete.
A: Barneko eta kanpoko geruza erdi-eroaleek isolamenduaren inguruan eremu elektrikoaren banaketa kontrolatzen laguntzen dute. Eroaleen eta isolamendu-interfazeetan lokalizatutako eremu elektrikoaren kontzentrazioa murriztuz, blindaje-sistemak isolamendu-errendimendu egonkorra onartzen du tentsio handiko funtzionamenduan.
E: Eraikuntza blindatua hobesten da, zuzeneko lurperatzeak babes mekaniko gehigarria eskatzen duenean. Lubakiaren behealdean hondar kuxin egoki bat eman daiteke, eta lurperatzeko sakonerak aplikagarriak diren proiektuaren zehaztapena bete behar du. Kableen ibilbideak argi eta garbi markatuta egon behar dira instalatu ondoren, batez ere geroago indusketa edo ibilgailuen zirkulazioa gerta daitekeen eremuetan.
A: Kable bakar baten gutxieneko okertze-erradioak ez du bere kanpoko diametroa baino 15 aldiz txikiagoa izan behar, aplikagarri den zehaztapenak kontrakoa adierazten ez badu. Hainbat kable paraleloan instalatzen direnean, tarte egokia mantendu behar da beroa xahutzeko. Gehiegizko pilaketa saihestu behar da beharrezkoa ez den tenperatura igoera saihesteko.
E: saihestu egin behar da epe luzerako esposizioa korrosibo handiko ur zikinen eta babesik gabeko kanpo-baldintzetan eguzki-argi biziarekin, hautatutako kableen eraikuntza ingurune horietarako egiaztatu ez bada. 0 ℃-tik beherako giro-tenperaturan instalatzeko, aurreberotze-neurri egokiak hartu behar dira zorroan kalte hauskorra izateko arriskua murrizteko.
A: Instalatu ondoren, beharrezko ikuskapen elektrikoa eta potentzia-maiztasuneko tentsioaren jasateko proba egin behar da aplikagarri diren estandarren eta proiektuaren eskakizunen arabera. Zirkuitua behar den probak gainditu eta instalazioa onartu ondoren bakarrik piztu behar da. Laguntza teknikoa eman daiteke proiektuaren onarpen-eskakizunetarako.
