Qiancheng Copper XLPE LSZH Behe Tentsioko Potentzia Kablea tentsio baxuko potentzia banatzeko diseinatuta dago, kea murrizteko eta halogenorik gabeko kableen eraikuntza zehazten den eraikin eta azpiegituretan. Metro-instalazioetan, ospitaleetan, bulego-eraikinetan, zerbitzu-tuneletan eta beste gune itxietan erabil daiteke, beharrezko kargaren, instalazio-metodoaren eta proiektuaren zehaztapenen arabera hautatutako eroaleen tamainak.
|
Eroaleen sekzio nominala (mm²) |
Hari eroaleen gutxieneko kopurua |
Eroalearen kanpoko diametroa (mm) |
XLPE isolamenduaren lodiera nominala (mm) |
Gutxi gorabeherako isolamenduaren kanpoko diametroa (mm) |
Max. Eroaleen erresistentzia 20 ℃ kobrean (Ω/km) |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Copper XLPE LSZH Behe Tentsioko Potentzia Kableak XLPE isolamendua erabiltzen du eroalearen eta inguruko kablearen osagaien arteko bereizketa elektrikorako. XLPEk PVCzko isolamendu konbentzionalak baino funtzionamendu-tenperatura normal handiagoa eskaintzen du eta normalean errendimendu termikoa, isolamenduaren egonkortasuna eta epe luzerako fidagarritasun elektrikoa behar diren lekuetan hautatzen da. Benetako funtzionamendu-mugek aplikagarriak diren kablearen estandarra eta proiektuaren zehaztapena jarraitu behar dute.
LSZH eraikuntza kea sortzea eta halogenoak dituzten errekuntza-produktuak kontrolatu behar diren instalazioetarako pentsatuta dago. Ke-dentsitatea eta halogeno-azido gasa errendimendu-ezaugarri bereiziak dira eta aplikagarriak diren proba-arau eta proiektuen eskakizunen arabera egiaztatu behar dira. IEC 61034 ke emisioen neurketa estaltzen du, eta IEC 60754-1, berriz, halogeno azido gasaren edukia zehazteko metodo bat zehazten du.
Kableak kobrezko eroaleak erabiltzen ditu tentsio baxuko potentzia transmititzeko. Eroaleen erresistentzia parametro garrantzitsua da tentsio-jaitsiera eta funtzionamendu-galerak ebaluatzeko, eroaleen sekzioa korrontea garraiatzeko ahalmenaren, instalazio-baldintzen, giro-tenperaturaren, taldekatzearen eta tentsio-erorte onargarriaren arabera hautatu behar da.
Taula teknikoan eskuragarri dauden eroaleen tamainak kontrol eta adar-zirkuitu eskakizun txikiak estaltzen dituzte, baita tentsio baxuko potentzia banatzeko aplikazio handiagoak ere. Azken hautaketak konektatutako karga, zirkuituaren luzera, instalazio-metodoa, zirkuitu-labur-baldintzak eta tokiko baldintza elektriko aplikagarriak kontuan hartu behar ditu, eroaleen sekzioa bakarrik baino.

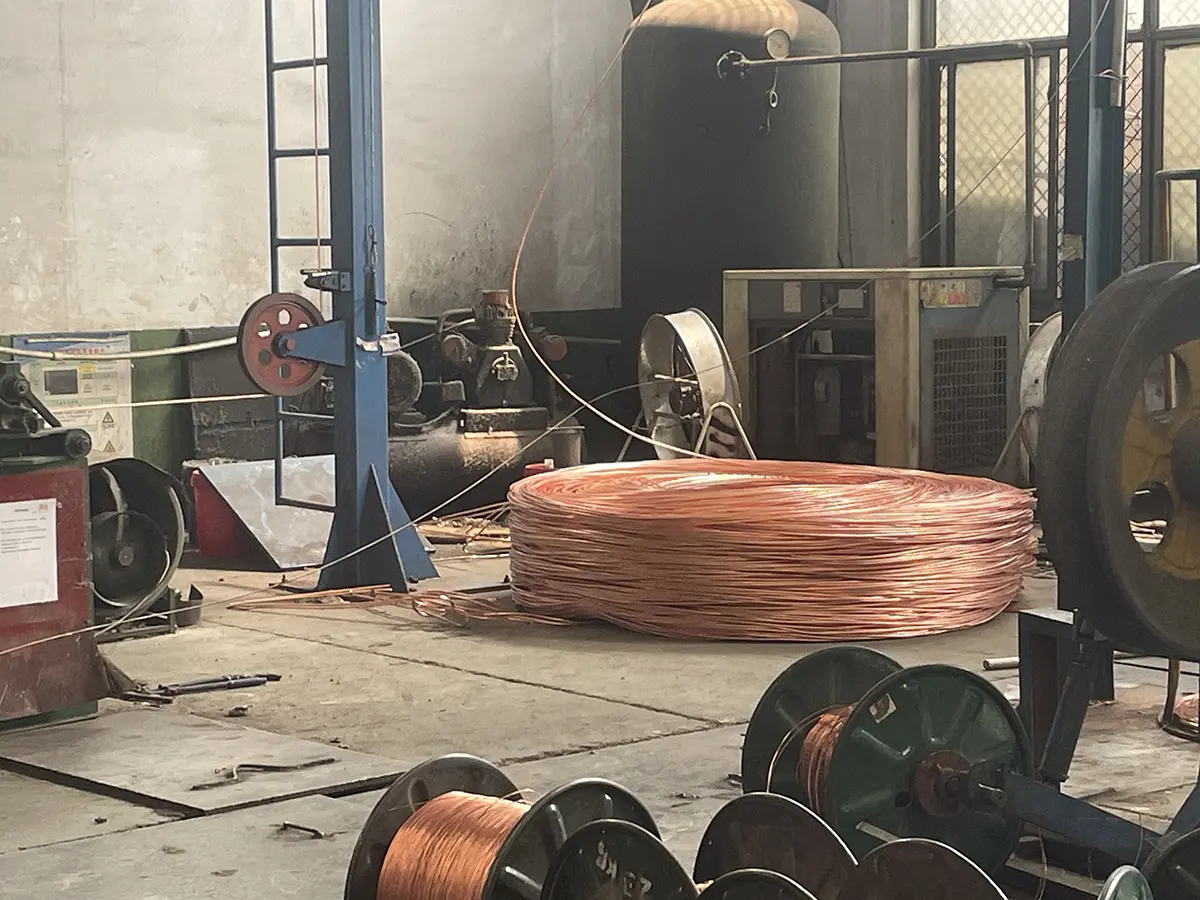

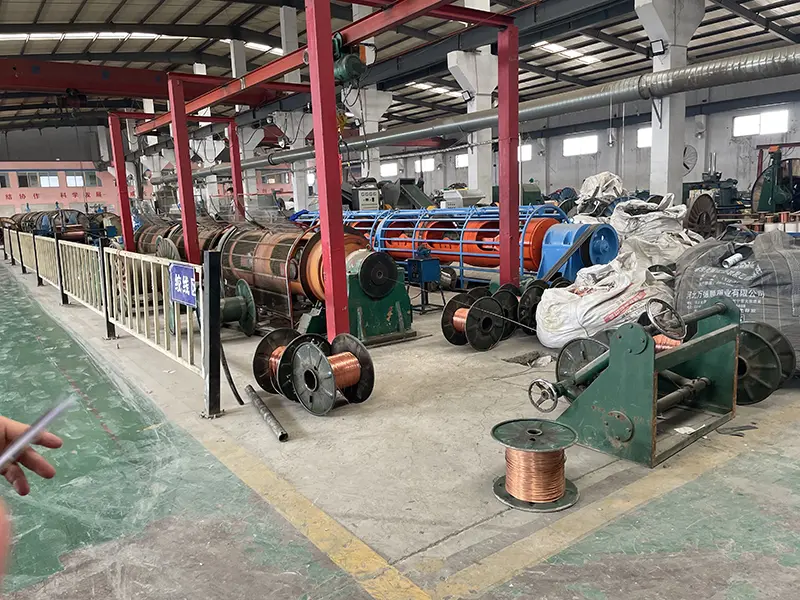

Qiancheng-ek bere ekoizpen-instalazioak funtzionatzen ditu kableen estrusioarekin eta proba-ekipoekin, fabrikaziorako eta ohiko kalitate-kontrolerako. Ekoizpen-erregistroak, lehengaien ikuskapena eta elektrizitate edo errekuntzarekin lotutako proben emaitzak proiektuaren dokumentazio-baldintzen arabera gorde daitezke. Egiaztapen osagarria behar duten proiektuetarako, fabrika bisitak eta hirugarrenen laginketak antola daitezke proiektuaren baldintzen arabera.
Material eroalea, isolamendu konposatua, estalkien materiala, eroaleen dimentsioak eta isolamenduaren lodiera ekoizpenean aplikatzen den zehaztapenaren arabera kontrolatzen dira. Dimentsio-kontrolek eta proba elektrikoak egiaztapen-puntu praktikoak eskaintzen dituzte amaitutako kablea entregatzeko askatu aurretik.
Lote-mailako dokumentazioa amaitutako kablea bere ekoizpen- eta ikuskapen-erregistroekin konektatzeko erabil daiteke. Proiektuaren dokumentazioak bobina identifikazioa, proba-txostenak edo material-erregistroak behar dituenean, beharrezko informazioa bidalketarekin batera prestatu daiteke.
Kalitate-kontroleko eskakizun independenteak dituzten esportazio eta azpiegitura proiektuetarako, hirugarrenen ikuskapena edo laginketa koordinatu daiteke bidali aurretik. Ikuskapen-esparrua erosketa-zehaztapenaren, estandar aplikagarriaren eta onarpen-baldintzen arabera defini daiteke.
IEC 60332 probak zehazten direnean, dagokion kablearen eraikuntza sugarraren hedapenerako ebaluatu daiteke IEC 60332 serieko zati aplikagarriaren arabera. Proba-maila zehatza proiektuaren zehaztapenarekin konfirmatu behar da, kable-eraikuntzak eta instalazio-antolamendu desberdinek proba-metodo desberdinak eska ditzaketelako.
Ke baxuko errendimendua bereziki garrantzitsua da eremu itxietan, non keak ikuspenari, ebakuazioari eta suhiltzaileentzako sarbideari eragin diezaiokeen. IEC 61034 arauak kearen dentsitatea neurtzeko proba-metodoak eskaintzen ditu definitutako erre-baldintzetan, beraz, proiektuaren dokumentazioak beharrezko proba-metodoa eta onarpen-maila identifikatu behar ditu "ke baxua" terminoan soilik fidatu beharrean.
Halogenorik gabeko materialak zehazten dituzten proiektuetarako, dagozkion kableen eraikuntza eta material probaren baldintzak berretsi behar dira ekoizpena baino lehen. IEC 60754-1 errekuntzan kable-materialetatik eboluzionatutako gas halogeno azidoa zehazteari buruzkoa da, suaren hedapenetik eta ke-dentsitate-probatik bereizitako egiaztapen-puntu bat eskainiz.
Copper XLPE LSZH Behe Tentsioko Potentzia Kablea metro geltokietan, trenbide-garraioko eraikinetan, plataforman, zerbitzu-eremuetan eta beste azpiegitura itxietan tentsio baxuko banaketa-zirkuituetarako zehaztu daiteke proiektuaren dokumentuek ke gutxiko eta halogenorik gabeko kableen eraikuntza behar dutenean.
Aplikazioen artean, energia-banatzeko zirkuituak barne hartzen dituzte sailak, operazio-eremuak, larrialdi-sailak, eremu publikoak eta laguntza-instalazioak. Kableen hautaketak diseinu elektrikoa, suteen aurkako segurtasun-zehaztapena eta eraikinaren instalazio-baldintzak jarraitu behar ditu.
Kablea tentsio baxuko banaketarako egokia da bulego-eraikinetan, merkataritza-zentroetan, eskoletan, erakusketa-instalazioetan eta kea eta errekuntza-produktuen eskakizunak zehaztapen elektrikoaren parte diren beste eraikin publiko batzuetan.
Aplikazio tipikoak lurpeko aparkalekuak, tunelak, ekipamendu gelak eta beste zerbitzu-azpiegitura itxiak dira. Instalazioaren diseinuak kableen multzokatzea, beroa xahutzea, babes mekanikoa eta mantentze-lanetarako sarbidea kontuan hartu behar ditu.
Aireportuek, trenbide-instalazioek, komunikazio-gelek eta beste eraikin tekniko batzuek LSZH kableen eraikuntzak zehaztu ditzakete behe-tentsioko zirkuitu hautatuetarako. Azken kable mota zirkuituaren funtzioarekin eta proiektuaren suaren errendimenduaren eskakizunekin bat etorri behar da.
Kableen tamaina diseinuaren korrontearekin hasi behar da eta, ondoren, instalazio metodoarekin, giro-baldintzetan, eroaleen taldearekin eta baimendutako tenperaturarekin egiaztatu behar da. Eroaleen erresistentzia taularatua tentsio-jaitsiera eta galeraren kalkuluetan ere erabil daiteke.
Kanal, erretilu edo beste instalazio itxi batean, eskuragarri dagoen espazioa, okertze-erradioa, beroa xahutzeko eta tiratzeko baldintzak kontuan hartu behar dira eskaera egin aurretik. Kable luzeek tentsio jaitsieraren eta instalazioaren tentsioaren berrikuspen gehigarria eska dezakete.
Barruko, lurpeko eta partzialki agerian dauden instalazioek hezetasun, babes mekaniko, tenperatura eta esposizio kimikorako baldintza desberdinak izan ditzakete. Kablearen eraikuntza, beraz, benetako instalazio-ingurunearen aurka baieztatu behar da, tentsioaren eta eroaleen tamainaren arabera soilik hautatu beharrean.
Azpiegitura eta esportazio-eskaeretarako, kontratazio-dokumentuek datu teknikoen fitxak, ohiko proba-erregistroak, ikuskapen-txostenak, paketatzearen informazioa eta bobinaren identifikazioa izan ditzakete. Baldintza hauek ekoizpena baino lehen emateak fabrikazioa eta ikuskapena proiektuaren onarpen prozesuarekin lerrokatzen laguntzen du.
Zehaztapenak berrikusteko, bezeroek tentsio nominala, eroalearen tamaina, beharrezko kablearen luzera, instalazio metodoa, espero den karga eta proiektuaren estandarra eman ditzakete. Qiancheng-ek xehetasun hauek erabil ditzake Copper XLPE LSZH Behe Tentsioko Potentzia Kablearen eraikuntza egokia baieztatzeko eta dagokion dokumentazio teknikoa prestatzeko.
Proiektu-eskaeretarako, ekoitzi aurretik beharrezkoak diren su-iragazleak, ke isuriak eta halogenorik gabeko proba-mailak berrestea ere komeni da. Hirugarrenen ikuskapena edo bobina-marka eta dokumentazio-baldintza espezifikoak aplikatzen direnean, akordio teknikoan eta erosketa-zehaztapenean jaso daitezke.
A: LSZH kableen eraikuntza kea sortzea eta halogenoak dituzten errekuntza-produktuak mugatzeko diseinatuta dago zehaztutako materialak eta proba-baldintzak betetzen direnean. Ohiko PVC kableak halogenoak dituen polimero-sistema erabiltzen du. Aukera zuzena suteen aurkako segurtasunaren zehaztapenaren eta instalaziorako aplika daitezkeen arauen araberakoa da.
A: XLPE-k isolamendu elektrikoa eskaintzen du PVCzko isolamendu konbentzionalak baino funtzionamendu-tenperatura normalaren gaitasun handiagoarekin. Normalean isolamendu-errendimendu egonkorra eta erresistentzia termikoa behar diren lekuetan erabiltzen da. Baimendutako funtzionamendu-tenperatura aplikagarria den kablearen zehaztapenetik berretsi behar da.
A: Faktore nagusiak diseinu-korrontea, instalazio-metodoa, giro-tenperatura, kableen multzoa, zirkuituaren luzera, tentsio-jaitsiera eta zirkuitu labur-baldintzak dira. Eroaleen tamaina diseinu elektriko osotik zehaztu behar da, korronte-kalifikazioa bakarrik baino.
A: Proiektuaren zehaztapenak XLPE isolamendua eta LSZH eraikuntza dituen tentsio baxuko kobrezko kablea eskatzen duen aplikazio hauetarako kontuan har daiteke. Beharrezko sugarra, kea eta halogenorik gabeko proba-mailak proiektuaren arau aplikagarriaren arabera baieztatu behar dira eskaera egin aurretik.
A: Eskaeraren eskakizunen arabera, dokumentazioak zehaztapen teknikoak, ikuskapen- edo proba-erregistroak, bobinaren identifikazioa, paketatzearen informazioa eta adostutako beste kalitate-dokumentu batzuk izan ditzake. Hirugarrenen ikuskapena ere koordinatu daiteke proiektuak eskatzen duenean.
A: Bai. Fabrika bisitak eta hirugarrenen laginketa edo ikuskapena ordena eta ikuskapen planaren arabera koordinatu daitezke. Ikuskapen-esparrua aldez aurretik adostu behar da, beharrezko produkzio-erregistroak, laginak eta proba-elementuak eskuragarri egon daitezen.
A: Informazio erabilgarria honako hauek dira: eroaleen tamaina, nukleo kopurua, beharrezko kablearen luzera, tentsio maila, instalazio metodoa, helmuga, aplikagarria den estandarra eta su, ke edo halogenorik gabeko baldintza zehatzak. Azken zehaztapena oraindik finkatuta ez badago, proiektuaren aplikazioa eta karga elektrikoa eman daitezke hasierako azterketa teknikorako.
