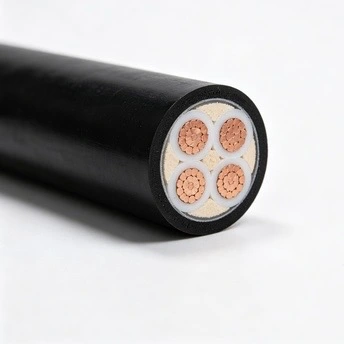

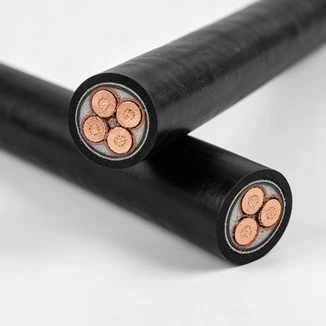

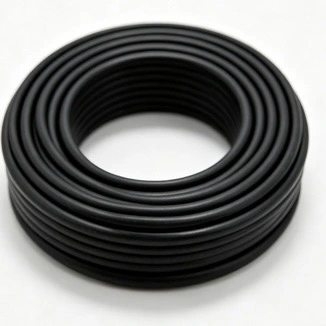

Copper XLPE FR Suaren Erresistentea Behe Tentsioko Potentzia Kablea tentsio baxuko zirkuituetarako diseinatuta dago, non suaren hedapenaren kontrola eta elikadura-hornidura jarraitua behar diren suaren baldintzetan. Bere eraikuntzak kobrezko eroale bat, XLPE isolamendua, mika suaren aurkako zinta, suaren aurkako betegarri bat eta suaren larrialdietako energia banatzeko babes-zorro bat eta suaren errendimendu-baldintzak zehaztuta dituzten tentsio baxuko beste instalazio batzuk konbinatzen ditu.
|
Sekzio nominala (mm²) |
Hari eroaleen gutxieneko kopurua |
Eroalearen kanpoko diametroa (mm) |
XLPE isolamenduaren lodiera nominala /mm |
Isolamenduaren kanpoko diametroa gutxi gorabehera /mm |
Eroaleen erresistentzia maximoa 20 ℃ (Ω/km) kobrea |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1.5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

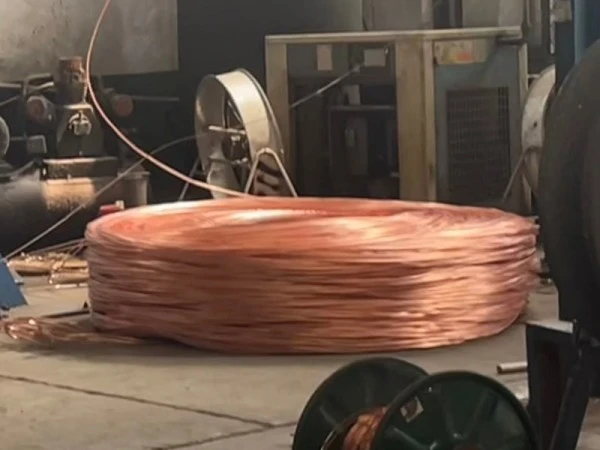

Eroalea kobre elektrolitikoz egina dago eta hari bakarreko eta harizko eraikuntzan eskuragarri dago zehaztutako sekzioaren arabera. Goiko taulako eroaleen erresistentziaren balioek aukeraketa elektrikorako erreferentzia zuzena eskaintzen dute. Haridun eroaleek malgutasun handiagoa ere eman dezakete kablearen ibilbideak bihurguneak, erretiluak edo kanalizazioak barne hartzen dituenean.

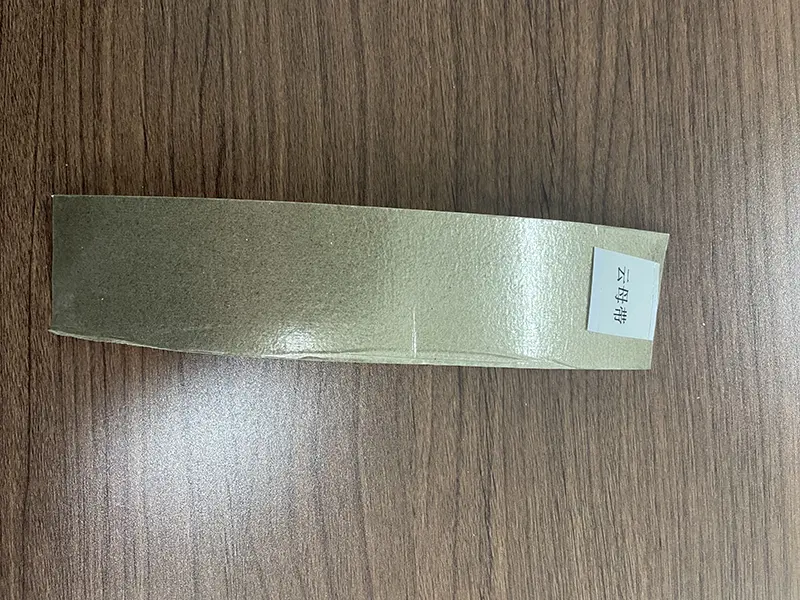

Geruza bikoitzeko mika zinta eroaleen muntaketaren inguruan aplikatzen da suaren aurkako hesi nagusi gisa. Zehaztutako su-proba baten arabera, mika-geruzak eroalea eta isolamendu-sistema zuzeneko bero-esposiziotik babesten laguntzen du eta zirkuituaren osotasuna onartzen du beharrezko proba irauten duen bitartean. Suaren aurkako errendimendua aplikatu beharreko produktuaren estandarraren eta proba-txostenaren arabera ebaluatu behar da tenperaturaren arabera soilik.
XLPEk eroalearen inguruan isolamendu elektriko nagusia eskaintzen du. Normalean zehaztutako etengabeko funtzionamendu-tenperatura 90 ℃ da, aplikagarriak diren kableen diseinuaren eta estandarraren arabera. PVCzko isolamendu konbentzionalarekin alderatuta, XLPE-k gaitasun termiko handiagoa eta zahartzearen eta ingurune kimiko askoren aurkako erresistentzia ona du, eta horrek funtzionamendu-tenperatura altuetara jasaten dituen potentzia-zirkuituetarako egokia da.
Suaren aurkako betegarria kablearen osagaien arteko barne-espazioak okupatzeko eta aurreikusitako kablearen geometria mantentzeko erabiltzen da. Bere eginkizuna da, halaber, sugarraren hedapena mugatzea barne-hutsuneetatik kablea suaren eraginpean dagoenean.
Kanpoko zorroak babes mekanikoa eskaintzen du eta suaren hedapena kontrolatzen laguntzen du. Kanpoko edo lubakietako instalazioetarako, UV esposizioaren, hezetasunaren eta lurzoruaren baldintzen benetako erresistentzia egiaztatu behar da zehaztutako estalkien materialaren eta proiektuaren eskakizunekin.
Ekoizpen eta proba aplikagarriak kablearen eraikuntzaren, tentsio nominalaren, suaren errendimenduaren sailkapenaren eta helmugako merkatuaren araberakoak dira. Esportazio-proiektuetarako, beharrezkoak diren GB, IEC edo helmuga-herrialdearen eskakizunak berretsi behar dira ekoizpenaren aurretik, kablearen konfigurazioa eta dokumentazioa proiektuaren zehaztapenarekin bat etor daitezen.

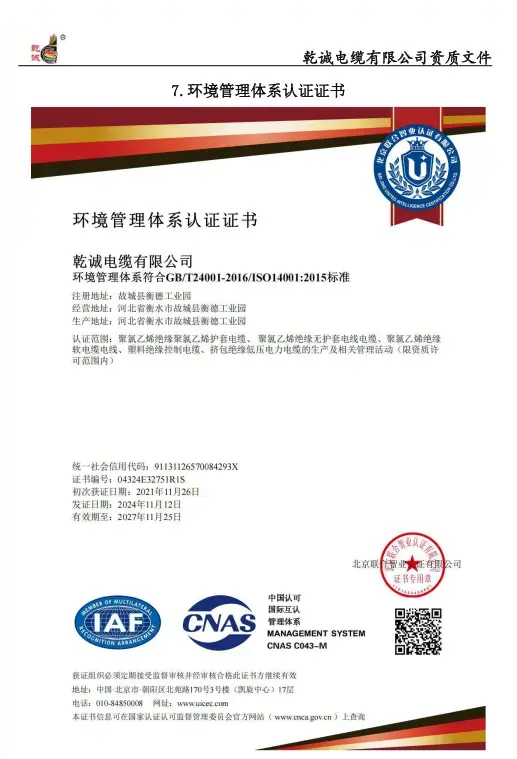

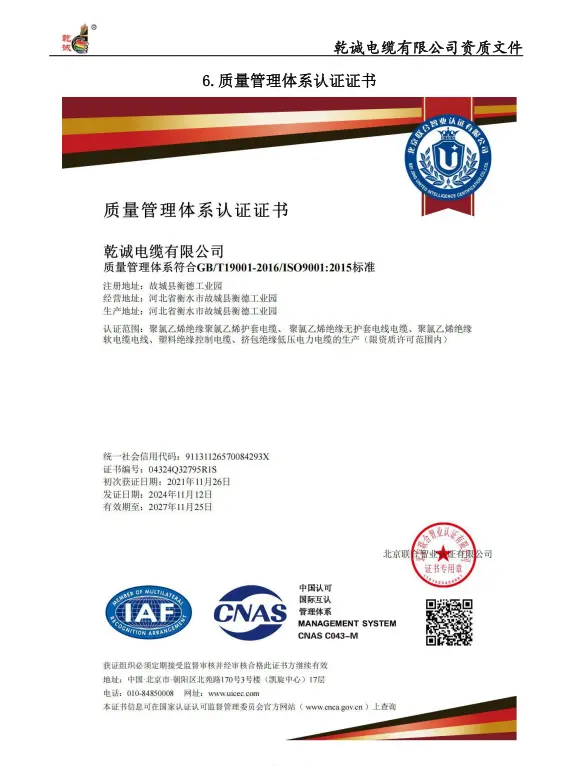

Eskuragarri dagoen kalitate-dokumentazioak ISO 9001 Kalitate Kudeaketa, ISO 14001 Ingurumen Kudeaketa eta ISO 45001 Laneko Segurtasun eta Osasun Ziurtagiriak izan ditzake, aplikatzekoak diren ekoizpen-kualifikazioekin eta produktuen proba-dokumentazioarekin batera.
Suaren errendimendurako eskakizunetarako, suaren osotasuna eta suaren aurkako saiakuntza txostenak eman daitezke zehaztutako produktuaren eraikuntzari dagokionean. Loteekin erlazionatutako produkzio- eta ikuskapen-erregistroak ere gorde daitezke trazabilitatea lortzeko, ordenaren eta kalitate-kontrolaren eskakizunen arabera.
Copper XLPE FR Fire Resistant Behe Tentsioko Power Cableak eraikuntza-geruza bereiziak erabiltzen ditu suarekin lotutako funtzio desberdinetarako. Suaren aurkako materialak suaren hedapena mugatzea du helburu, mikako suaren aurkako geruzak zehaztutako suaren proban zirkuitu etengabeko funtzionamendua onartzen duen bitartean. Errendimendu-baldintza desberdinak dira eta dagozkion proba-metodo eta txostenen bidez egiaztatu behar dira.
XLPE isolamendua 90 ℃ arteko etengabeko eroalearen funtzionamendu-tenperaturarako diseinatuta dago, aplikagarriak diren zehaztapenen arabera. Benetako korronte onargarria eroaleen tamainaren, instalazio metodoaren, giro-tenperaturaren, taldekatzearen eta beste zuzenketa-faktore batzuen araberakoa da. Kableen aukeraketa, beraz, instalazioaren baldintza osoan oinarritu behar da, isolamendu-tenperaturan baino.
Kobrezko eroaleek tentsio baxuko potentzia transmititzeko bide elektrikoa eskaintzen dute. Taula teknikoan ageri diren gehienezko erresistentzia-balioak tentsio-jaitsiera, eroaleen berokuntza eta zirkuituaren diseinua egiaztatzen erabil daitezke. Amaitutako kableen ikuskapenak eroaleen erresistentzia, isolamendua eta euspen-tentsioaren probak izan ditzake, aplikagarriak diren ekoizpen eta proiektuaren eskakizunen arabera.
Eroaleen dimentsioak, isolamenduaren lodiera eta amaitutako kablearen ezaugarriak egiazta daitezke produkzioan. Ikuskapen-erregistroak eta produktuaren dokumentazioa dagokion produkzio-lotearekin edo kable-bobinarekin lotu daitezke trazabilitatea eskatzen denean. Honek oinarri praktiko bat eskaintzen du sarrerako ikuskapenerako, proiektuaren onarpenerako eta geroko mantentze-lanetarako.
Aukeratu eroalearen sekzioa diseinuaren korrontearen, tentsio-jaitsiera baimenduaren, instalazio-metodoaren, giro-tenperaturaren eta kableen taldeketaren arabera. Taula teknikoko balioek eroaleen dimentsioak eta erresistentzia deskribatzen dituzte, baina ez dira inpaktazio-taula autonomo gisa tratatu behar.
Eskaera egin aurretik, baieztatu proiektuak suaren erresistentzia behar duen, iraupen jakin baterako suaren aurkako erresistentzia edo biak behar dituen. Suaren osotasunaren kalifikazioa behar denean, probaren tenperatura, iraupena, zirkuituaren egoera eta estandar aplikagarria kablearen probaren dokumentazioarekin bat etorri behar dira.
Fabrikatzaileak zehaztutako gutxieneko instalazio-tenperaturatik beherako eraikuntzarako, manipulazio eta aurreberotze prozedura egokiak jarraitu behar dira produktuaren zehaztapenen arabera. Eroalearen funtzionamendu-tenperatura etengabeko gehienezko tenperatura 90 ℃ gisa zehazten da XLPEz isolatutako eraikuntza honetarako. Instalazioan, bero-iturriak, kableen multzoa eta giro-baldintzak ere kontuan hartu behar dira.
Kablea zehaztutako makurtze-erradio minimoa gainditu gabe instalatu behar da. Produktu honetarako emandako balioetarako, erreferentziazko gutxieneko bihurgune-erradioa ≥10 × kablearen kanpoko diametroa nukleo bakarreko kableentzat eta ≥15 × kablearen kanpoko diametroa nukleo anitzeko kableentzat. Benetako instalazio-eskakizunak produktuaren zehaztapen aplikagarriak jarraitu behar ditu.
1. Barruko suteen larrialdi zirkuituak:Suteen aurkako potentzia-banaketa, ekipoen potentzia-zirkuituetarako eta kable-erretiluetarako instalazioetarako egokia da, non elikadura-hornidura jarraitua behar den sute-baldintzetan.
2. Eraikin komertzialak eta publikoak:Kable erretiluak, ardatzak eta tentsio baxuko banaketa-ibilbide batzuk kontuan hartu daitezke hautatutako kableak proiektuaren suaren errendimenduaren eta elektrizitate-baldintzak betetzen dituenean.
3. Kanpoko eta kable-lubakien instalazioak:Instalazioa kontuan hartu daiteke non zorroaren eraikuntza espero diren UV, hezetasun eta baldintza mekanikoetarako egokia den.
4. Ehorzketa zuzena:Zuzeneko lurperatzea soilik erabili behar da kablearen eraikuntza eta estalkia instalazio-guneko lur, hezetasun, baldintza mekaniko eta kimikoetarako zehaztuta daudenean.
Suteen larrialdietako zirkuituetan tarteko junturak gutxitu behar dira. Lotura edo adar-konexioa behar denean, juntura-sistema bateragarria izan behar da kablearen kalifikazio elektrikoarekin eta behar den suaren errendimenduarekin. Suaren aurkako junturak edo amaierako osagaiak sistema oso gisa hautatu behar dira, kablean bertan bakarrik fidatu beharrean.
Kableen identifikazioa bi muturretan eta bide-puntu egokietan mantendu behar da, ikuskapena eta etorkizuneko mantentze-lanak laguntzeko. Tiratzen eta jartzerakoan, saihestu gehiegizko trakzio-indarra, ertz zorrotzak eta isolamendu-geruzak edo suaren aurkako geruzak kaltetu ditzaketen kontrolik gabeko makurdurak.
Kableak suaren aurkako eta suaren aurkako geruzak integratzen ditu fabrikan fabrikatutako egituran, kablearen gorputzean zehar suaren aurkako tratamendu bereiziaren beharra murrizten du. Hala ere, suaren aurkako egituren bidezko bukatzeek, junturak, euskarriek eta sartzeek oraindik instalazio-sistema bateragarriak behar dituzte instalazio osoaren behar diren ezaugarri elektrikoak eta suaren errendimenduak mantentzeko.
E: Suaren aurkako errendimenduak suaren ondoren suaren hedapena mugatzeari buruzkoa da, eta suaren aurkako errendimenduak, berriz, zehaztutako zirkuituaren osotasuna mantentzea da, zehaztutako suaren baldintzetan. Baliteke kable bat behar izatea proiektuaren arabera baldintza bat edo biak betetzeko.
A: XLPE-k isolamendu elektrikoa eskaintzen du eraikuntza mota honetarako 90 ℃-ko etengabeko funtzionamendu-tenperatura tipikoa duena. Bere gaitasun termiko eta zahartzearen erresistentziari esker, funtzionamendu-tenperatura eta zerbitzu-baldintzak kontuan hartu behar diren tentsio baxuko potentzia-zirkuituetarako egokia da.
A: Egiaztatu karga-korrontea, eroaleen sekzioa, tentsio-jaitsiera baimendua, instalazio-metodoa, giro-tenperatura, kableen taldekatzea, ibilbidearen luzera eta behar den suaren errendimendu-maila. Faktore hauek neurri eta eraikuntza jakin bat proiekturako egokiak diren ala ez zehazten dute.
A: Produktuaren zehaztapen garrantzitsuak, ikuskapen-erregistroak eta aplikagarriak diren proba-txostenak kableen eraikuntzaren eta eskaeraren eskakizunen arabera eman daitezke. Esportazio-proiektuetarako, beharrezko estandarra eta helmuga-merkatuko dokumentazioa berretsi behar da ekoizpena baino lehen.
A: Erreparatu instalazioaren tenperaturari, okertze-erradioari, tirakatze-tentsioari, bero-iturriei, kableen taldekatzeari eta babes mekanikoari. Loturak eta amaierak behar diren elektrizitate eta suaren errendimenduaren zehaztapenekin bateragarriak diren osagaiak ere erabili behar dituzte.
A: Aplikazio hauetarako kontuan hartu daiteke zorroa eta kable osoa benetako UV, hezetasuna, lurzorua, baldintza mekaniko eta kimikoetarako egokiak direnean. Zuzeneko lurperatzea ez da hartu behar kablearen suaren arabera soilik.
