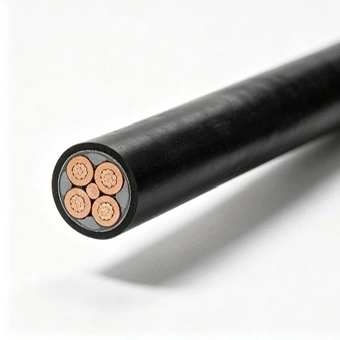

Copper PVC Fire Resistant Low Voltage Power Cable kobrezko eroaleak, PVC isolamendua eta zorroa eta mika suaren aurkako geruza barne hartzen dituen tentsio baxuko kablearen eraikuntza da. Sute-baldintza zehatz batean potentzia-jarraitasuna eskatzen duten zirkuituetarako dago pentsatuta, larrialdi-energia, suteen aurkako babesa eta segurtasunarekin lotutako beste sistema elektrikoak barne. Qiancheng-ek kablea kontrolatutako eroale, isolamendu, suaren aurkako eta produktu amaituen proba prozesuekin fabrikatzen du.
|
Sekzio nominala (mm²) |
Hari eroaleen gutxieneko kopurua |
Eroalearen kanpoko diametroa (mm) |
PVC isolamenduaren lodiera nominala/mm |
Isolamenduaren kanpoko diametroa gutxi gorabehera/mm |
Eroaleen erresistentzia maximoa 20 ℃ (Ω/km) kobrea |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1.5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2.5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Garbitasun handiko kobre elektrolitikozko hagaxkak behar den eroalearen diametrora sartzen dira, trokel anitzeko marrazketa-ekipoen bidez. Etengabeko recozimendua barneko tentsioa arintzeko eta beharrezko propietate mekanikoak mantentzeko erabiltzen da. Eroaleen erresistentzia ekoizpenean zehaztutako eskakizun elektrikoen arabera egiaztatzen da.

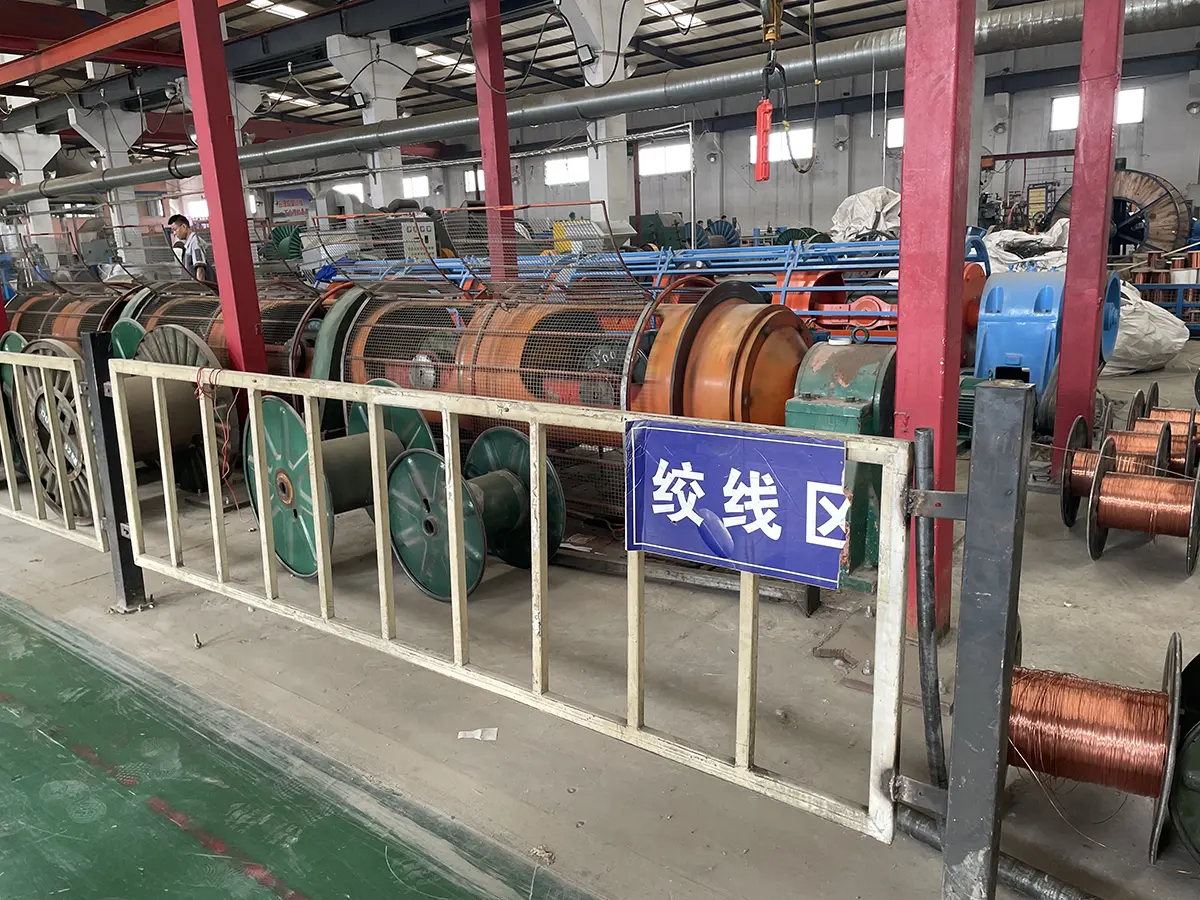

Haritutako eraikuntzak egiteko, kobrezko hariak zehaztutako egitura eroalearen arabera antolatu eta txertatzen dira. Prozesuak etzanduraren luzera eta eroaleen geometria kontrolatzen ditu kableak instalatzeko behar den malgutasuna mantenduz.
Suaren aurkako geruza eroalearen edo kablearen nukleoaren inguruan mika zinta bilduz osatzen da zehaztutako eraikuntzaren arabera. Ekoizpenean gainjartzea eta estaldura kontrolatzen dira, suaren aurkako geruza babestutako atalaren inguruan etengabe egon dadin.
PVC suaren aurkako isolamendua eroalearen inguruan ateratzen da. Isolamendu-dimentsioak eta kontzentrikotasuna kontrolatzen dira ekoizpenean zehaztutako lodiera mantentzeko eta gehiegizko eszentrikotasunak eragindako tentsio elektriko lokalizatua murrizteko.
Lineako txinparta probatzaile batek isolamenduaren osotasuna egiaztatzen du estrusioan. Isolamendu-akats bat hautematen denean, kaltetutako posizioa ikuskatu eta zuzentzeko ekintzak identifikatu daitezke hurrengo produkzio-fasearen aurretik.
Nukleo anitzeko eraikuntzetarako, nukleo isolatuak zehaztutako betegarrizko materialekin batera kableatzen dira. Prozesuak nahi den kablearen geometria mantentzen du eta oinarri koherentea eskaintzen dio kanpoko estalkiari.
Suaren aurkako PVCa kanpoko zorro gisa estruitzen da hautatutako kablearen eraikuntzaren arabera. Produktuaren identifikazioa markatu daiteke zorroan, instalatzeko eta ikuskatzeko beharrezkoak diren eredu eta zehaztapenen informazioa barne.
Amaitutako kableak aplikagarriak diren zehaztapen teknikoaren arabera egiaztatzen dira. Ikuskapenak suaren erresistentzia probak, potentzia-maiztasuna jasateko tentsioaren probak, isolamendu-erresistentzia neurtzea, eroaleen erresistentzia eta tenperatura baxuko tolestura-probak izan ditzake behar denean.

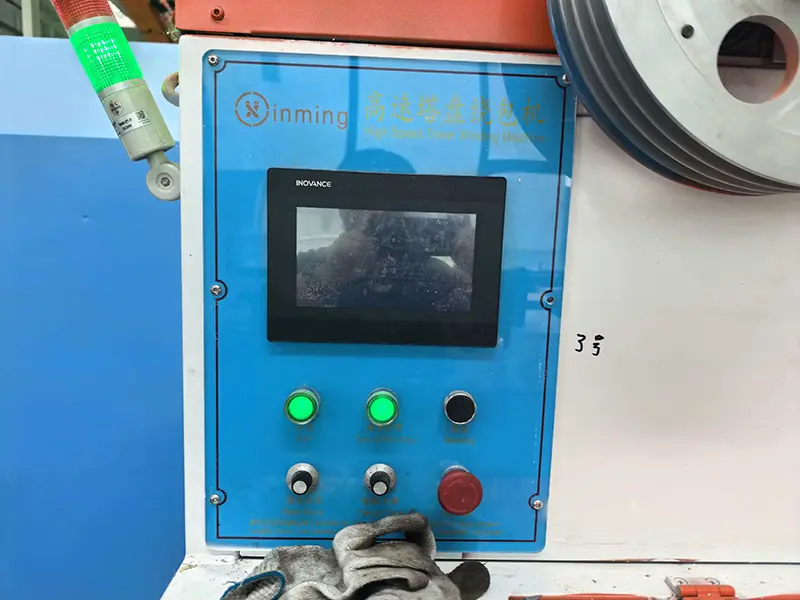

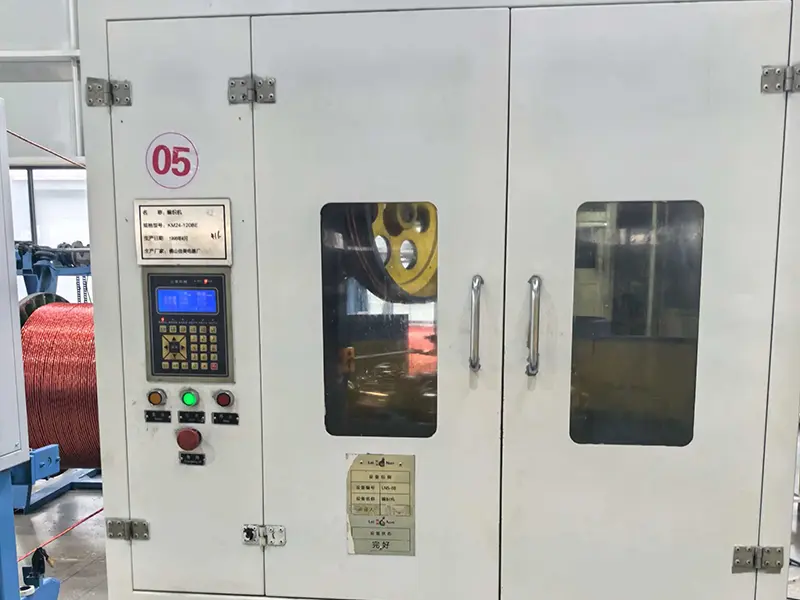

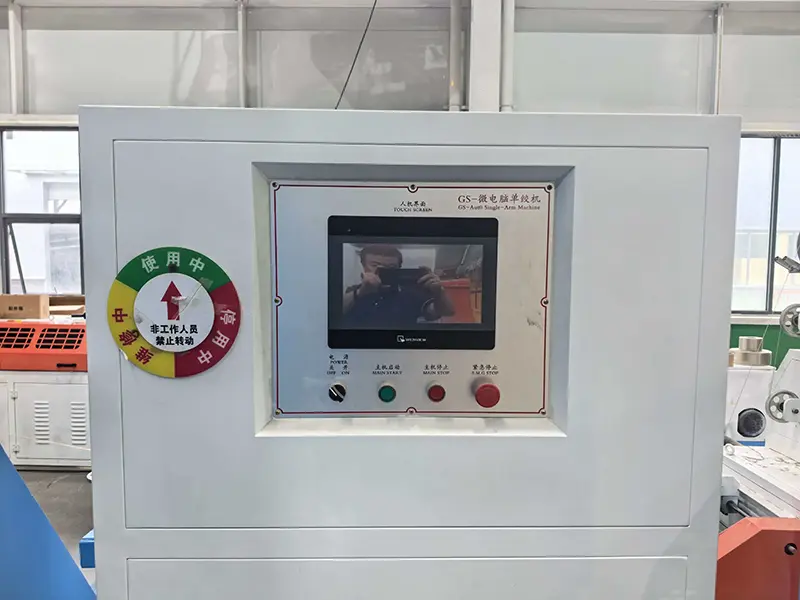

Qiancheng-en kableak ekoizteko ekipamenduak kable bakarrekoak, sei disko gurutzatuak, mikroordenagailuz kontrolatutako kableak, abiadura handiko biltzeko makinak, PVC isolamenduak eta estalkiak estrusio-lerroak, kableatzeko ekipoak, markaketa eta estrusio-ekipo integratuak eta bobinatu eta harrapatzeko sistema automatikoak ditu.
Sarrerako materialak, hala nola, oxigenorik gabeko kobrezko hagaxkak, mika suaren aurkako zinta eta suaren aurkako PVC konposatuak ikus daitezke ekoizpenean sartu aurretik. Materialen ikuskapen-erregistroek erreferentzia bat eskaintzen dute ondorengo loteen trazabilitatea eta prozesua kontrolatzeko.
Prozesuaren parametro nagusiak honako hauek dira: mika-zinta gainjartzea, isolamenduaren lodiera, eroaleen dimentsioak eta estrusio-baldintzak. Patruila-ikuskapena ekoizpenean egiten da dimentsio- edo prozesu-desbideraketak identifikatzeko, kablea produktu amaituko fasera iritsi aurretik.

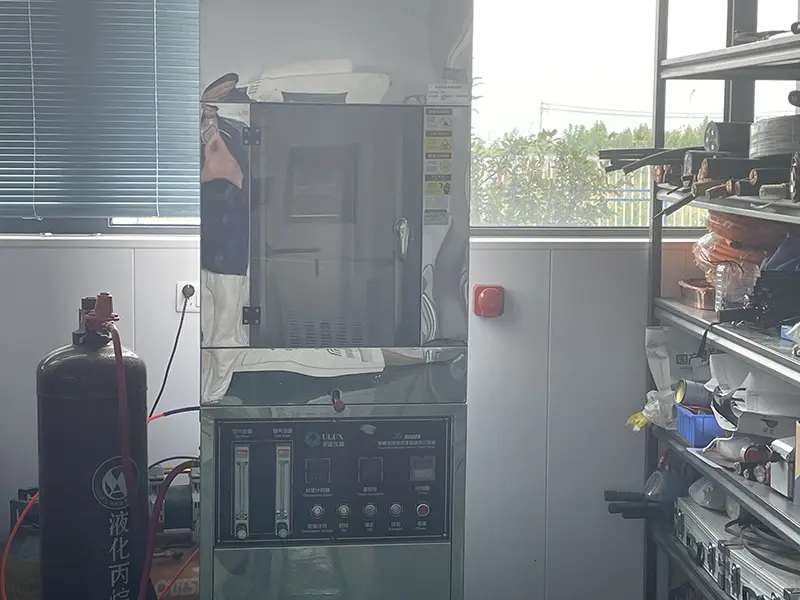

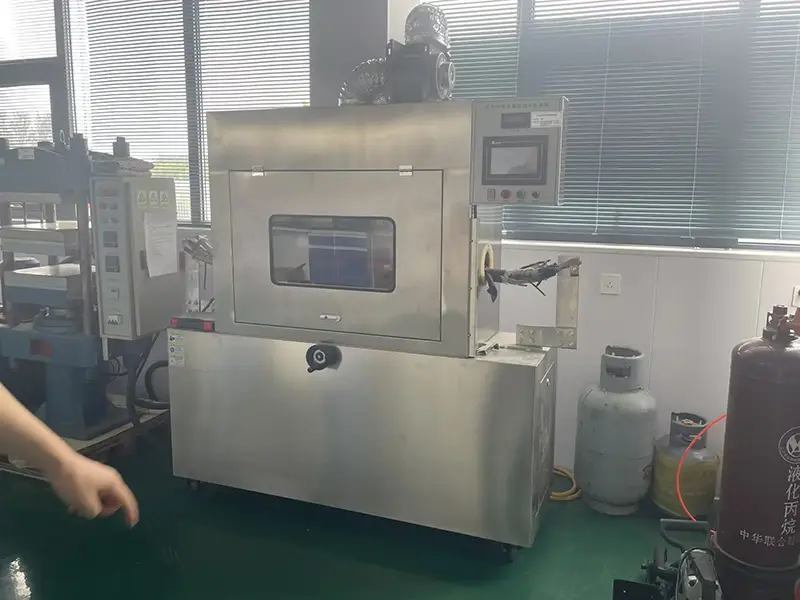

Suaren aurkako eraikuntza aplikagarriari dagokionez, suaren esposizioaren probak zehaztutako proba-baldintzetan egin daitezke. Emandako produkzio-informazioak 750 ℃-ko suaren proba bat aipatzen du, GB/T 19216 arauaren arabera 90 minutuko iraupena duena. Benetako proba-metodoa, laginaren eraikuntza eta onarpen-irizpideak aplikagarriak diren estandarren eta produktuaren zehaztapenaren arabera berretsi behar dira.
Ikuskapen elektrikoa potentzia-maiztasunari eusteko tentsioaren probak, isolamendu-erresistentzia neurtzea eta eroaleen DC erresistentzia izan daitezke. Emandako datuek 3,5 kV-ko potentzia-maiztasunari eusteko tentsioaren proba bat zehazten dute 5 minutuz eta ≥100 MΩ/km-ko isolamendu-erresistentzia produktuaren zehaztapen aplikagarrietarako.
Produktuaren zehaztapenaren arabera, ingurumen-ebaluazioak tenperatura baxuko tolestura, UV meteorizazioa eta azido-alkaliko korrosioaren probak izan ditzake. Proba-tenperatura, iraupena eta onarpen-irizpide aplikagarriak eskaeraren eskakizunen arabera berretsi behar dira.
Bidalketa baino lehen, amaitutako kableak itxura, produktuaren marka, kableen eraikuntza eta bobinaren informazioa egiazta daitezke. Fabrikako ikuskapen-erregistroak eta beharrezko beste dokumentu tekniko batzuk eskariaren eta proiektuaren eskakizunen arabera eman daitezke.
Mika suaren aurkako geruzak hesi isolatzaile bat osatzen du eroalearen inguruan, tenperatura altuko esposizioan. PVC suaren aurkako isolamenduarekin eta estalkiarekin konbinatuta, eraikuntzak zirkuituaren osotasuna mantendu nahi du zehaztutako probaren iraupenerako, suaren hedapena mugatu beharrean.
Kobrezko PVC Suaren aurkako Behe Tentsioko Potentzia Kableak isolamendu-geruzaren lodiera uniformea eta ez-eszentrikoa du. Amaitutako kable guztiek ur-murgiltze-tentsio-tentsioaren jasateko proba gainditzen dute, lurpeko ingurune hezeetan ihes elektrikoen eta zirkuitulaburren arriskuak ezabatuz. Material birziklatuekin egindako kable ez-estandarrarekin alderatuta, matxura-porrot tasa % 98 murrizten da.
Kablearen eraikuntzak kobrezko eroaleak, mika suaren aurkako materiala eta suaren aurkako PVC isolamendua eta zorroa konbinatzen ditu. Instalazioan, kablea gehiegizko tiraketatik, ertz zorrotzetatik eta suaren aurkako geruzaren kalteetatik babestu behar da. Suaren aurkako juntura-osagarri egokiak hautatu behar dira instalazioaren diseinuak eskatzen duenean.
Qiancheng Cable-k potentzia- eta kontrol-kable produktuak fabrikatzen ditu Hengshui-n (Hebei) duen ekoizpen-instalazioetan. Fabrikaren ikuskapena, dokumentazio teknikoa eta proiektuaren berariazko produktuaren informazioa eskariaren arabera eman daitezke. Atzerriko proiektuetarako, beharrezko ziurtagiriak, proba-txostenak eta dokumentazioa berretsi behar dira produzitu aurretik, hornitutako dokumentuak helmuga eta proiektuaren eskakizunekin bat etor daitezen.
Kablea behe-tentsioko zirkuituetarako kontuan har daiteke, non zehaztutako sute-egoera batean jarraitutasun elektrikoa mantentzea proiektuaren eskakizunaren parte den, larrialdi-argiteria, sute-alarma eta segurtasunarekin lotutako beste sistema batzuk barne.
Ospitaleek, ikastetxeek, merkataritza-eraikinek eta bestelako instalazio publikoek suaren aurkako kable-eraikuntzak zehaztu ditzakete larrialdietarako eta suteen aurkako babes-zirkuituetarako. Beharrezko suaren iraupena eta probaren estandarra proiektuaren zehaztapenetik berretsi behar da.
Produktua kableen erretiluetan, lubakietan eta babestutako bideratze-sistemetan erabil daiteke, non kableen eraikuntza eta instalazio baldintzak bateragarriak diren. Kableen bideratzeak babes egokia eman behar du kalte mekanikoen eta gehiegizko makurduraren aurka.
Industri lantegiek, azpiegitura-instalazioek eta behe-tentsioko banaketa-sistemek suaren aurkako zirkuituak behar ditzakete ekipo kritikoetarako. Eroalearen tamaina, nukleoaren konfigurazioa, instalazio-metodoa eta suaren errendimendu-eskakizunak zehaztu aurretik baieztatu behar dira.
E: Suaren aurkako kable batek suaren hedapena mugatzen du batez ere, eta suaren aurkako eraikuntzak, berriz, suaren aurkako geruza bat dauka zirkuituaren osotasuna denbora zehatz batean su-probaren baldintzetan zehaztutakoetan. Suaren iraupena eta probaren tenperatura aplikagarriak produktuaren zehaztapenaren eta estandarraren araberakoak dira.
A: Eroalea kobrez eginda dago. Emandako produkzio-informazioak purutasun handiko kobre elektrolitikoko hagatxoa zehazten du abiapuntu gisa, eta ondoren, marrazketa eta errekostea. Eroaleen DC erresistentzia aplikagarriak diren baldintza teknikoen arabera egiaztatzen da.
A: Zehaztutako eraikuntzaren arabera, probak suaren erresistentzia, potentzia-maiztasunaren jasateko tentsioa, isolamenduaren erresistentzia, eroaleen erresistentzia eta tenperatura baxuko tolestura izan daitezke. Eskaera egiterakoan eskatutako proba-txostena eta ikuskapen-dokumentuak berretsi daitezke.
A: Ingelesezko dokumentu teknikoak proiektuaren eta eskaeraren eskakizunen arabera prestatu daitezke. Beharrezko ziurtagiria, proba-txostena eta ikuskapen-dokumentuen zerrenda aldez aurretik berretsi behar dira, dokumentazio-eskakizunak helmuga, proiektu eta arau aplikagarriaren arabera aldatzen direlako.
A: Kablearen luzera eta zehaztapenak ordenaren arabera eztabaida daitezke. Eskatutako eroaleen sekzioa, eraikuntza, kantitatea, bobinaren luzera, markaketa eta bestelako xehetasun teknikoak eman behar dira aurrekontua eskatzeko.
A: Instalazio-ingurune tipikoen artean kable-erroiluak, kable-lubakiak eta babestutako tentsio baxuko bideratze-sistemak daude. Eraikin publikoetan, azpiegituretan eta industria-instalazioetan larrialdi-potentziarako, suteen aurkako babeserako eta behe-tentsioko zirkuitu kritikoetarako kontuan hartu daiteke, proiektuaren eskakizunen arabera.
A: Fabrika bisitak eta hirugarrenen ikuskapena proiektuaren eta ikuskapen-antolamenduaren arabera eztabaidatu daitezke. Laginketa edo proba independenteak behar badira, laginketa-metodoa, ikuskapen-esparrua eta aplikagarria den proba-araua adostu beharko dira bidali aurretik.
A: Eman behar den eroalearen sekzioa, nukleoaren konfigurazioa, kablearen luzera, tentsio nominala, instalazio metodoa, suaren aurkako eskakizuna eta helmuga. Proiektuak estandar, ziurtagiri edo proba-txosten zehatzak eskatzen baditu, sartu eskakizun horiek kontsultarekin, produktua eta dokumentazioa batera egiaztatu ahal izateko.
Proiektuaren aurrekontua lortzeko, kablearen zehaztapena, behar den suarekiko erresistentzia iraupena, instalazio-metodoa eta dokumentazio-eskakizunak kontsulta-fasean Qiancheng-ek eraikuntza eta ikuskapen esparru egokia baieztatzen laguntzen du.
