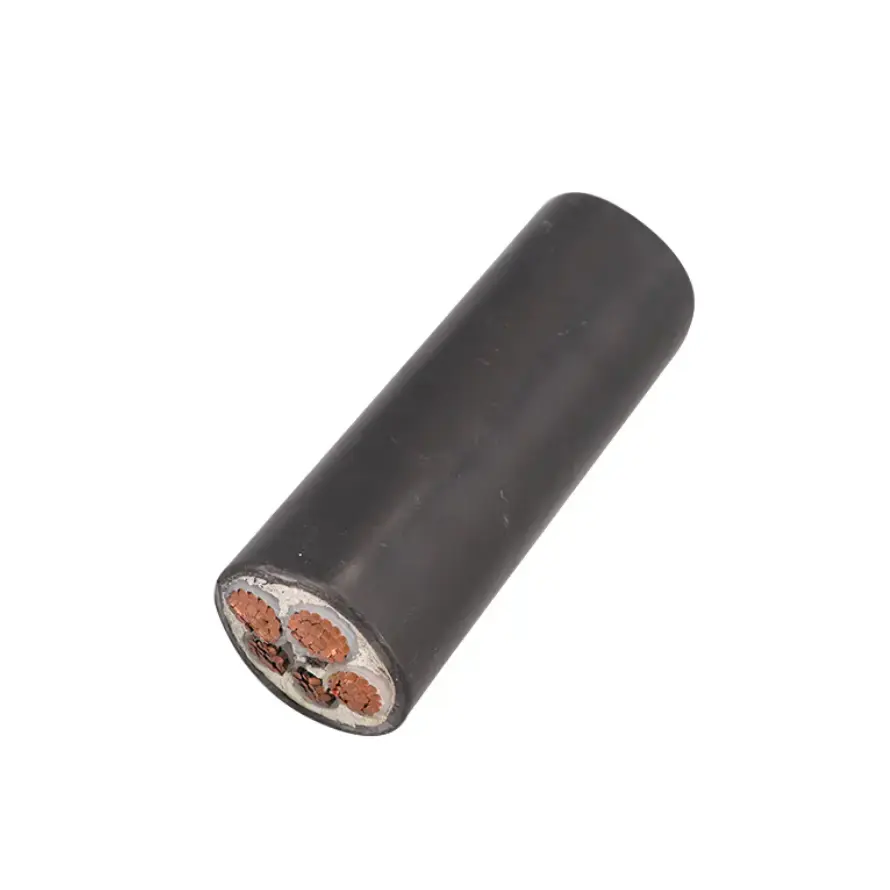

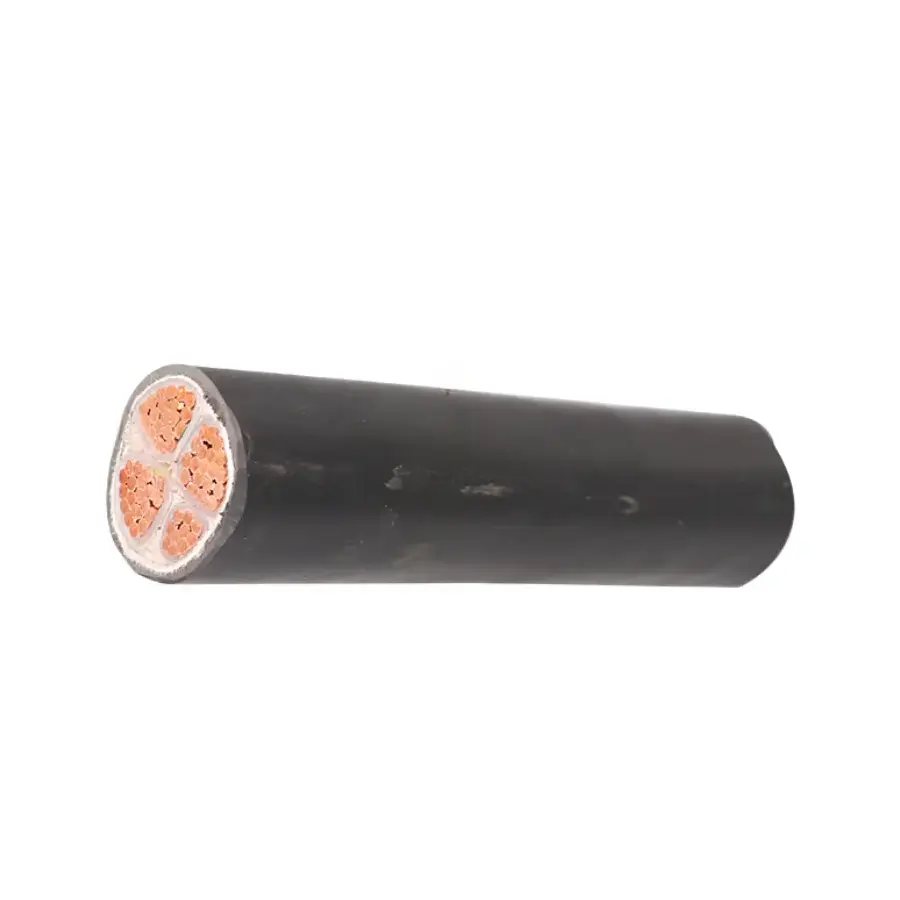

XLPE Isolatutako Meatzaritza Potentzia Kablea

Eredua: MYJV, MYJV22.

XLPE Isolatutako Meatzaritzako Potentzia Kablea MT/T 818.13-2009-rekin bat dator, oxigenorik gabeko kobrezko purutasun handiko eroaleekin, XLPE gurutzatutako isolamenduarekin eta suaren aurkako PVC zorroarekin. Tentsio nominala 0,6/1kV-tik 8,7/10kV bitartekoa da, epe luzerako 90 ℃-ko funtzionamendu-tenperaturarekin. Kablea lurpeko eta hobi irekiko ikatz meategietan potentzia finkoaren banaketarako pentsatuta dago. Instalazio estatikorako da eta ez da erabili behar etengabe arrastatzea edo behin eta berriz okertzea eskatzen duten ekipo mugikorretan.

Produktuaren zehaztapenak eta parametro teknikoen taula

Eraikuntzaren funtsezko ezaugarriak

1. XLPE isolamendua funtzionamendu-tenperatura altuagoetarako

XLPE isolamenduak epe luzerako 90 ℃-ko funtzionamendu-tenperatura zehaztu du, iraupen laburreko zirkuitu laburreko tenperatura 250 ℃-raino. PVC isolamenduarekin alderatuta, XLPEk tenperatura altuagoa eskaintzen du potentzia-zirkuitu finkoetarako, non eroaleen karga eta giro-baldintzak batera kontuan hartu behar diren.

2. Kobrezko eroalea eta errendimendu elektrikoa

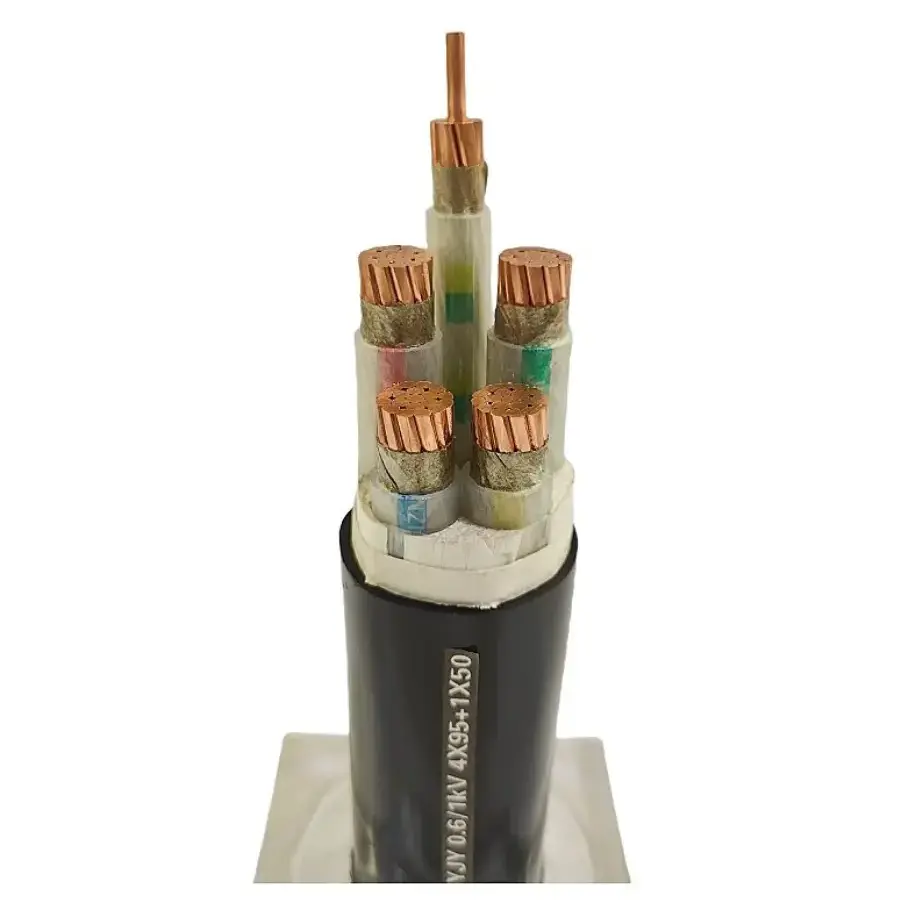

Eroalea purutasun handiko oxigenorik gabeko kobrez egina dago eta kablearen zehaztapenaren arabera eraikuntza solidoan edo katekatuan dago eskuragarri. Eroaleen sekzioa, nukleoaren antolamendua eta tentsio nominala konektatutako karga, transmisio distantzia eta instalazio baldintzekin bat etorri behar dira. DC eroaleen erresistentzia aplikagarriak diren MT 818 edo GB/T 3956 eskakizunekin egiaztatzen da.

3. PVC suaren aurkako zorroa

Kanpoko estalkiak kablearen kanpoko babesa eskaintzen du eta suaren aurkako propietateak ditu meatze-aplikazioetarako. Emandako zehaztapenak olioaren eta azido-alkalien esposizioarekiko erresistentzia ere identifikatzen du. Benetako esposizio kimikoa, uraren baldintzak, tenperatura eta tentsio mekanikoa kontuan hartu behar dira estalkien eraikuntza egokia egiaztatzen.

4. Aukerako altzairuzko zinta armadura

Babes mekaniko gehigarria behar den instalazioetarako, altzairuzko zinta blindatu eraikuntza eskuragarri dago. MYJV22, beraz, armadurarik gabeko MYJV eraikuntzatik bereizten da bere armadura geruzagatik. Behin betiko eraikuntza ezartzeko metodoaren, arrisku mekanikoaren eta aplikagarriak diren proiektuaren zehaztapenaren arabera hautatu behar da.

Instalazio eta Aplikazio Baldintzak

Kable sorta hau etengabeko zerbitzu mugikorren ordez energia finkoaren banaketarako pentsatuta dago. Aplikazio tipikoen artean, lurpeko errepide nagusiak, ganbera elektromekanikoak, ponpa-sistema finkoak, aireztapen-ekipoak, garraiatzaileen potentzia-zirkuitu batzuk eta meategiko energia banatzeko beste puntu geldirik daude.

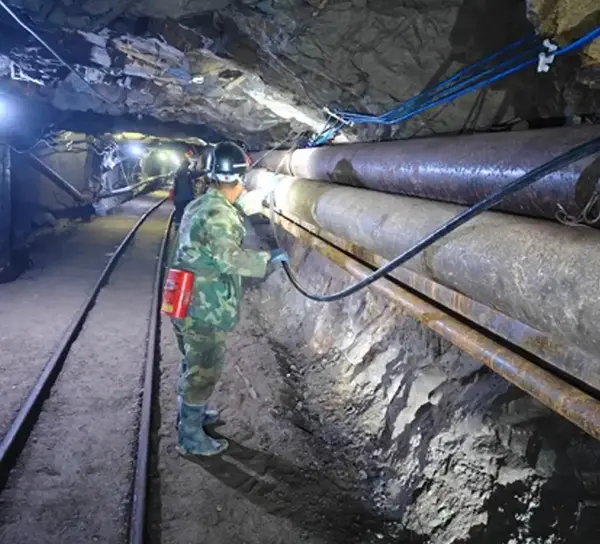

1. Lurpeko potentzia-banaketa finkoa

Lurpeko instalazioetarako, kablearen zehaztapenak tentsio nominalarekin, karga-korrontearekin, instalazio-ibilbidearekin, giro-tenperaturarekin, hezetasunaren esposizioarekin eta eskuragarri dagoen babes mekanikoarekin egiaztatu behar dira. Kablea talka- edo konpresio-arrisku handiagoa duten guneetatik bideratzen denean, eraikuntza blindatu bat kontuan hartu daiteke.

2. Zabaleko Meategien Energia Sistemak

Meategi irekietako zirkuitu finkoek kanpoko esposizioa, hautsa, euria eta tenperatura aldaketak izan ditzakete. Kableen hautaketak ingurumen-baldintza hauek kontuan hartu behar ditu behar den tentsio-mailarekin, eroaleen tamainarekin eta estaldura-antolamenduarekin batera.

3. Ikatza garbitzeko eta euskarrietarako instalazioak

Ikatza garbitzeko instalazioetarako, ponpa-geletarako, aireztapen-sistemetarako eta gainerako instalazioetarako potentzia-zirkuitu finkoak zehaztu daitezke ekipoen kargaren eta banaketa-distantziaren arabera. Kablearen eraikuntza benetako ingurunea egiaztatu behar da meategiko instalazio guztietan zehaztapen bakarra aplikatu beharrean.

Hautaketa eta Ikuskapen Teknikoa

Eskaera egin aurretik, beharrezkoa den tentsio nominala, eroaleen sekzioa, nukleo kopurua, armaduraren eraikuntza, kablearen luzera eta instalazio metodoa berretsi behar dira. Elikatze-bide luzeagoetarako, tentsio-jaitsiera eta eroaleen erresistentzia ere kontuan hartu behar dira espero den kargarekin batera.

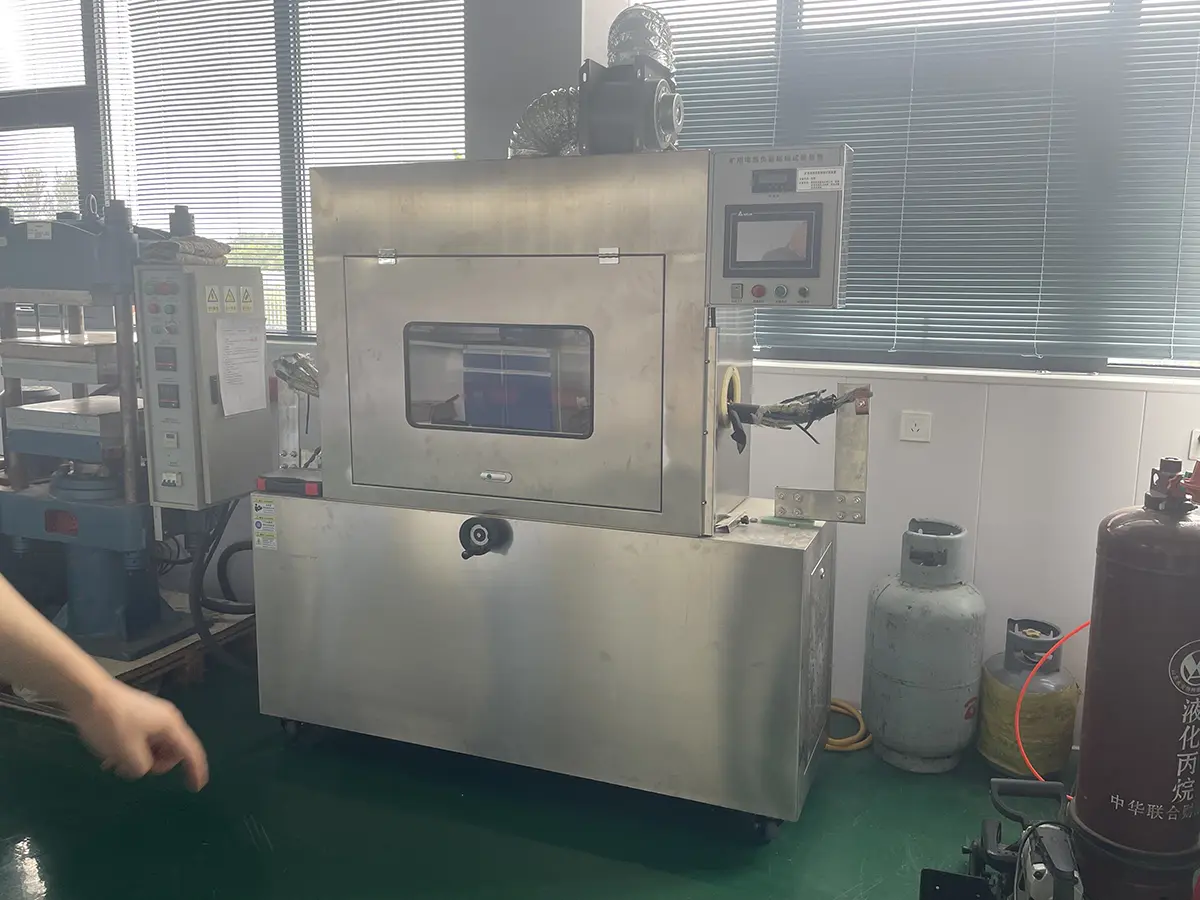

Sarrerako ikuskapenerako, produktuaren eredua eta kablearen eraikuntza erosketa-zehaztapenarekin egiaztatu daitezke. Proiektuaren eskakizunen arabera, dokumentazio eta proba-erregistroek eroaleen erresistentzia, isolamenduarekin lotutako probak, tentsioaren euspenaren emaitzak eta suaren aurkako saiakuntza-erregistroak izan ditzakete. Meategiko berariazko ziurtagiria edo ikuskapen-dokumentu osagarriak behar direnean, produkzioa eta bidalketa baino lehen baieztatu beharko dira.

Ohiko galderak

Q1: Zein estandar aplikatzen zaio meatzaritza-kable honi?

A: Produktua MT/T 818.13-2009 arabera zehazten da, GB/T 3956 erreferentziako eroaleen eskakizunekin, hala badagokio. Proiektu baterako behar den estandar zehatza eta dokumentazioa hautatutako modeloaren eta tentsio nominalaren arabera baieztatu behar dira.

Q2: Zein tentsio eta eroaleen tamaina daude eskuragarri?

A: Zerrendatutako tentsio-tartea 0,6/1 kV-tik 8,7/10 kV bitartekoa da, eta taula teknikoak 2,5 mm²-tik 300 mm²-ra bitarteko eroaleen sekzioak zerrendatzen ditu. Nukleoaren konfigurazioa 3 nukleo edo 3+1 nukleo izan daiteke, konbinazio zehatza hautatutako kablearen zehaztapenaren arabera.

Q3: Zein da MYJV eta MYJV22 arteko aldea?

A: MYJV-k XLPEz isolatutako PVCz estalitako eraikuntzari egiten dio erreferentzia, eta MYJV22-k, berriz, altzairuzko zinta armadura gehitzen du. Bertsio blindatua kontuan hartzen da instalazioak babes mekaniko gehigarria eskatzen duenean. Eraikuntza egokia kablearen ibilbidearen eta jartze-baldintzen araberakoa da.

4.G.: Kable hau erabil al daiteke ikatz mozgailuetan edo beste meatze-ekipo mugikorretan?

A: Ez. Kable hau instalazio estatikorako eta potentzia finkorako banatzeko pentsatuta dago. Etengabeko arrastatzea, behin eta berriz okertzea edo bestelako zerbitzu mugikorra dakarten ekipoek normalean funtzionamendu-baldintza horretarako berariaz zehaztutako meatze-kable malgu bat behar dute.

5.G.: Zer informazio eman behar da aurrekontua eskatzeko?

A: Beharrezko informazioa normalean tentsio nominala, eroaleen sekzioa, nukleoaren konfigurazioa, kablearen luzera, kantitatea, instalazio-metodoa eta aplikazio-ekipoa barne hartzen ditu. Proiektuak ziurtapen espezifikoak, ikuskapen-erregistroak, ontziratze-baldintzak edo dokumentu teknikoak eskatzen baditu, horiek ere kontsultan adierazi beharko dira.

Q6: Zer egiaztatu behar da bidalketa edo gunearen onarpenaren aurretik?

A: Egiaztatu kablearen eredua, tentsio nominala, eroalearen tamaina, nukleoaren konfigurazioa, armadura mota eta kablearen luzera erosketa zehaztapenarekin alderatuta. Proiektuaren arabera, azterketa elektrikoen emaitzak, eroaleen erresistentzia-datuak, tentsio-erresistentzia-erregistroak, suaren aurkako dokumentazioa eta beharrezko ziurtagiriak berrikusi onartu aurretik.

Meategiko potentzia banatzeko sistema finkoetarako, XLPE Isolatutako Mining Power Cable karga elektrikoaren, tentsio nominalaren, instalazio metodoaren eta ingurumen-baldintzen arabera hautatu behar da. Etengabeko mugimendua duten aplikazioetarako, kablearen eraikuntza bereizita berrikusi behar da ekipoaren eskakizun mekanikoekin bat etortzeko.
