Energia berriko ingeniaritza fotovoltaikoko proiektuak kontratatzeko, Qiancheng H1Z2Z2-K Eguzki Kable Fotovoltaikoa bateragarria da etxeko eta atzerriko DC transmisio fotovoltaikoko hainbat proiekturekin.
Qiancheng H1Z2Z2-K Eguzki Kable Fotovoltaikoak 5. klaseko kobrezko eroaleak hartzen ditu geruza bikoitzeko poliolefina gurutzatuta. 1.5kV fotovoltaiko DC lan baldintzetarako egokia da. Halogenorik gabekoa, suaren aurkakoa eta suaren aurkakoa. CNAS probaren dokumentu trazagarri osoak eskuragarri daude kontratazioaren kalitatea bermatzeko.
|
Nukleo kopurua × Eremu nominala (mm²) |
Isolamenduaren lodiera nominala (mm) |
Azaleren lodiera nominala (mm) |
Gehienezko batez besteko kanpoko diametroa (mm) |
Isolamenduaren gutxieneko erresistentzia 20 ℃ (MΩ · km) |
Isolamenduaren gutxieneko erresistentzia 90 ℃ (MΩ · km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Qiancheng H1Z2Z2-K Eguzki-Kable Fotovoltaikoak purutasun handiko kobrezko eroale bat erabiltzen du eroankortasun elektriko ona lortzeko eta tenperatura kontrolatzeko karga osoko funtzionamendu arruntean. Kableak erradiazio gurutzatua eta halogenorik gabeko suaren aurkako eraikuntza du, C Klaseko suaren errendimenduarekin, materialaren eraikuntza egokia da kable fotovoltaikoko aplikazioetarako, non suaren portaera eta ke baxuko ezaugarriak kontuan hartzen diren.
Zehaztutako funtzionamendu-tenperatura tartea -40 ℃ eta 90 ℃ bitartekoa da. Kablearen eraikuntza eguzki-argiaren, tenperatura-aldaketen eta ohiko beste ingurumen-baldintza batzuen eraginpean dauden kanpoko instalazio fotovoltaikoetarako pentsatuta dago. UV zahartzearen eta gatz-ihinztatzearen probak eguraldiaren eta korrosioaren aurkako erresistentzia ebaluatzeko erabil daitezke, eta 25 urte baino gehiagoko iraupena funtzionamendu-baldintza normaletan aplikatzen da.
Eroaleen egitura malguak instalazioan zehar bideratzea, tolestu eta kentzea errazten du. Kablea konektore fotovoltaiko bateragarriekin erabil daiteke, landa-konexio lan arrunta onartzen duena. Produktuen identifikazioa eta loteen trazabilitatea eman daiteke, produktuaren ikuskapenerako eta berriro egiaztatzeko, proiektuaren eskakizunen arabera, proba-erregistro garrantzitsuekin.
Erratzeko giro-tenperatura ez da -15 ℃ baino txikiagoa izango. Ez tiratu edo okertu Qiancheng H1Z2Z2-K Eguzki-kable fotovoltaikoa indarrez tenperatura baxuko baldintzetan. Eraikuntzan zehar makurtze-erradio minimoa kablearen kanpoko diametroa baino 4 aldiz handiagoa izango da. Saihestu zorroaren estrusioa eta marradura.

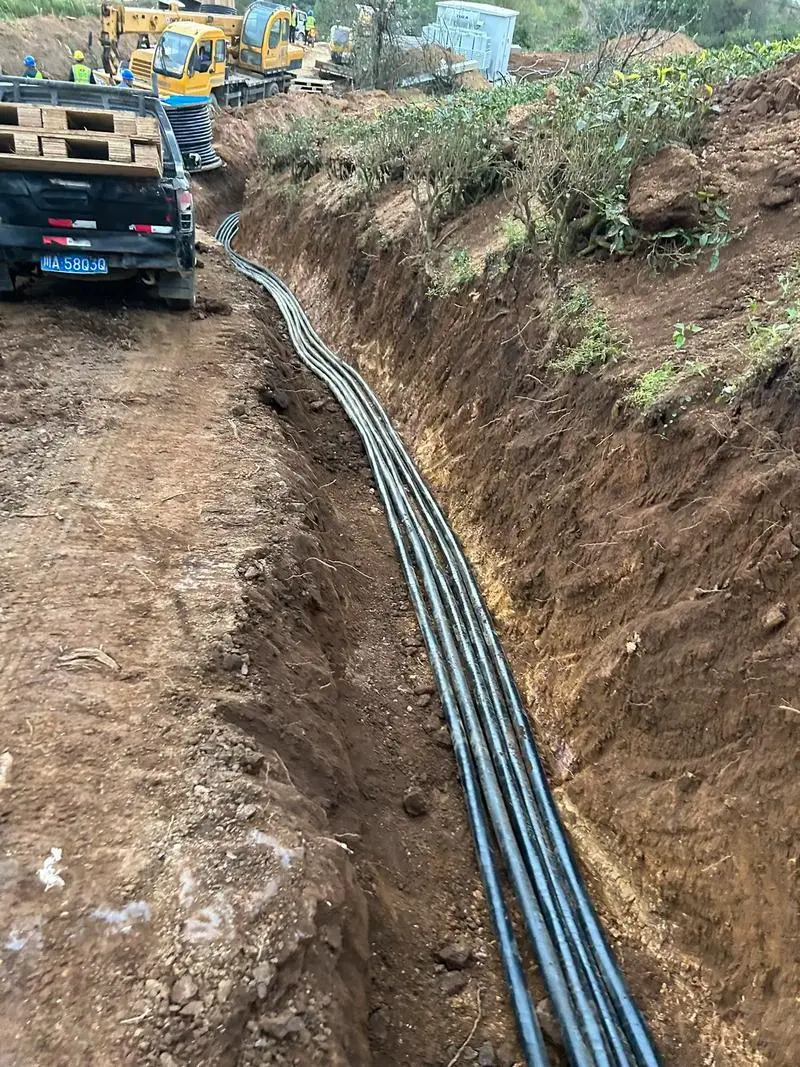

Kanpoko goitik instalatzeko, kable-erretiluak bideratzeko, kanalizazioen instalaziorako eta argi lurperatuta jartzeko egokia. Lurrean muntatutako zentral fotovoltaikoetan, teilatuetan banatutako PV sistemetan, arrantza-eguzki-zentral osagarrietan eta beste eszenatoki batzuetarako aplikagarria. Mantendu bero-iturri eta gune oso korrosiboetatik urrun, kablearen bizitza luzatzeko.
Kableen junturak behar bezala zigilatu beharko dira iragazgaiztu eta isolatzeko. Jarri iragazgaitzak kanpoko junturetarako lotura-kutxa iragazgaitzak euri-uraren sarrerak eragindako isuri elektrikoak eta zirkuitulaburrak saihesteko. Ez bideratu goi-tentsioko kableak kanal beraren barruan interferentzia elektromagnetikoak saihesteko.
A: Kablea 1,5 kV-ko DC aplikazio fotovoltaikoetarako balio du eta garbitasun handiko kobre-eroale latatu bat erabiltzen du, eroankortasun elektriko ona eta tenperatura igoera kontrolatua eskaintzen du karga osoko funtzionamendu arruntean.
A: Zehaztutako funtzionamendu-tenperatura tartea -40 ℃ eta 90 ℃ bitartekoa da. Funtzionamendu-baldintza arruntetan, produktuak 25 urte baino gehiagoko bizitzako bizitzarako pentsatuta dago, produktuaren ebaluazioan zehar UV zahartzearen eta gatz-esprayaren korrosioaren errendimendua kontuan hartuta.
A: Kableak erradiazio gurutzatua eta halogenorik gabeko suaren aurkako eraikuntza erabiltzen du, Class-C sugar-errendimenduarekin. Halogenorik gabeko eraikuntzak errekuntzan isuri kaltegarriak murrizteko eta aplikagarriak diren instalazio fotovoltaikoen suteen aurkako segurtasun-baldintzak betetzen ditu.
A: Gutxieneko makurtze-erradioak ez du kablearen kanpoko diametroa baino 4 aldiz txikiagoa izan behar. Gomendatutako giro-tenperatura ez da -15 ℃ baino txikiagoa izan behar. Tenperatura baxuetan behartutako tiraketa edo okertzea saihestu behar da zorroa kaltetzeko arriskua murrizteko.
A: Ohiko instalazio-metodoek kanpoko goi-bideraketa, kable-erretiluak, hodiak eta argi lurperatutako instalazioa dira. Tenperatura handiko bero-iturriekiko eta ingurune biziki korrosiboekiko esposizio zuzena saihestu behar da, hautatutako eraikuntza baldintza horietarako egiaztatu ez bada.
A: Kableen junturak iragazgaiztatze- eta isolamendu-tratamendu egokia behar dute. Agerian dauden kanpo-konexioetarako, iragazgaitzak diren lotura-kutxak edo konexio-sistema bateragarriak erabili behar dira euri-uraren sartzea mugatzeko eta ihesak edo zirkuitu laburrak izateko arriskua murrizteko.
A: Ez da tentsio handiko kableen babes-bide berean instalatu behar. Bideratze bereiziak bereizketa elektriko egokia mantentzen laguntzen du eta interferentziak edo instalazioekin lotutako beste arazo batzuk murrizten ditu DC zirkuitu fotovoltaikoetan.
E: Eroale malguaren eraikuntzak kablea errazagoa egiten du instalazioan zehar bideratzea eta maneiatzea, bere kentze-ezaugarriek konexio lana onartzen duten bitartean. Erabiltzen diren konektore fotovoltaikoekin bateragarritasunak tokiko kableatzea erraztu dezake.
