Qiancheng Aluminium XLPE FR Suaren Erresistentea Behe Tentsioko Potentzia Kablea tentsio baxuko potentzia banatzeko diseinatuta dago, non suaren erresistentzia, suaren erresistentzia eta instalazioaren pisua elkarrekin kontuan hartu behar diren. Kableak aluminiozko eroale bat, XLPE isolamendua, mika suaren aurkako geruza bat eta suaren aurkako kanpoko estalkia erabiltzen ditu, besteak beste, eraikinen energia-sistemak, kable-lubakiak, udal-sareak eta industria-instalazioak barne.
|
Eroaleen Sekzio Nominala (mm²) |
Isolamenduaren lodiera (mm) |
Zorroaren lodiera (mm) |
Gutxi gorabeherako kablearen kanpoko diametroa (mm) |
Al eroalearen DC erresistentzia (Ω/km) |
Proba-tentsioa (kV/5min) |
Indartasuna-Al airean (A) |
Ampacity-Al Zuzenean lurperatutako lurzoruan (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

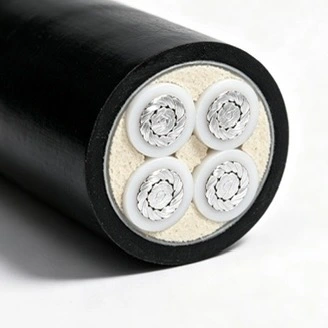

Eroaleak aluminioa erabiltzen du korrontea garraiatzen duen material gisa. Diseinu elektriko baliokideko kobrezko eroale batekin alderatuta, aluminioak kableen masa murrizten du, eta hori garrantzitsua izan daiteke kable luzeetarako, kable-erretiluetarako kargatzeko eta instalazioen manipulaziorako. Eroaleen sekzioa korrontea garraiatzeko ahalmenaren, tentsio jaitsieraren, instalazio-baldintzen eta aplikagarria den estandar elektrikoaren arabera aukeratu behar da.
Gurutzatutako polietilenoak eroalearen inguruan isolamendu elektriko nagusia eskaintzen du. PVCzko isolamendu konbentzionalarekin alderatuta, XLPE, oro har, funtzionamendu-tenperatura onargarri handiagoagatik eta zahartze termikoaren erresistentziagatik hautatzen da. Benetako funtzionamendu-tenperaturak, zirkuitu-labur-baldintzek eta zerbitzu-inguruneak produktuaren zehaztapen eta instalazio-arau aplikagarriak jarraitu behar dituzte.
Mikan oinarritutako suaren aurkako geruza bat sartzen da kablearen eraikuntzan isolamendua eta zirkuituaren osotasuna mantentzen laguntzeko, zehaztutako suaren baldintzetara jasaten denean. Suaren erresistentzia eta suaren erresistentzia errendimendu-propietate bereiziak dira, beraz, eskatutako proba-metodoa, iraupena eta onarpen-irizpideak proiektuaren zehaztapenaren eta eskuragarri dagoen probaren dokumentazioaren arabera baieztatu behar dira.
Kanpoko zorroak babes mekanikoa eskaintzen du eta suaren erresistentziari laguntzen dio. Kanpoko edo lubakietarako instalaziorako egokitasuna zehaztutako zorro konposatuaren, ultramoreen esposizioaren, hezetasunaren, tenperaturaren eta baldintza mekanikoen araberakoa da. Instalazioaren babesa kontuan hartu behar da kablea ingurumen- edo tentsio mekaniko larria jasaten denean.

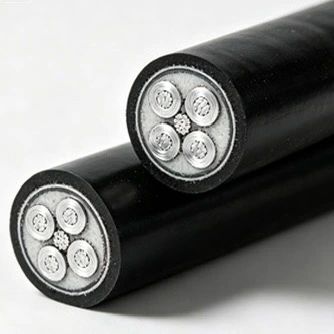

Aluminiozko XLPE FR Suaren Erresistentea Behe Tentsioko Potentzia Kableak aluminiozko eroale bat konbinatzen ditu XLPE isolamenduarekin, suaren aurkako geruza bat eta suaren aurkako zorro batekin. Eraikuntza honi esker, proiektuaren errendimendu elektriko, termiko eta suaren errendimendu-baldintzak bereizita kontuan hartu daitezke, material propietate bakar batean oinarritu beharrean.
Suaren aurkako egiturak zirkuituaren jarraitutasunari eustea du helburu su-probaren baldintza zehatzetan. Egiaztatutako iraupena eta tenperatura dagokion saiakuntza-txostenetik hartu behar dira, sute-egoera bakoitzerako funtzionamendu-berme orokor gisa hartu beharrean.
Suaren erresistentzia kablearen eraikuntzak suaren hedapena mugatzeko duen gaitasunari buruzkoa da, zehaztutako proba batean. Suaren aurkako erresistentziatik desberdina da, zirkuituaren osotasuna denbora zehatz batean mantentzeari dagokion suaren baldintzetan. Proiektua onartzeko, eskakizun biak aplikagarriak diren arauekin eta proba-dokumentuekin egiaztatu beharko dira.

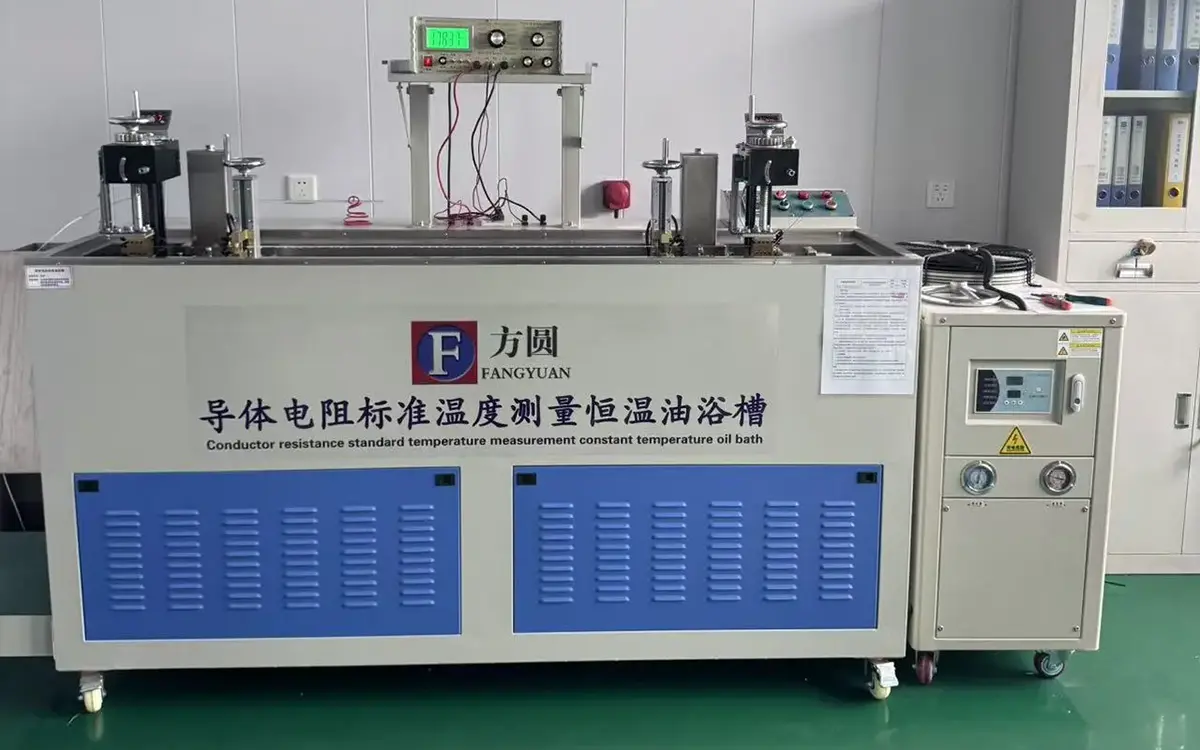

XLPE isolamenduak eroalea kanpoko babes-geruzetatik bereizten du eta isolamendu elektrikoa eskaintzen du funtzionamendu arruntean. Amaitutako kablearen ikuskapenak dimentsio-kontrolak, eroaleen erresistentzia, isolamenduarekin lotutako probak eta tentsio-jasateko probak izan ditzake agindutako zehaztapenaren eta aplikatzekoak diren proba-baldintzen arabera.

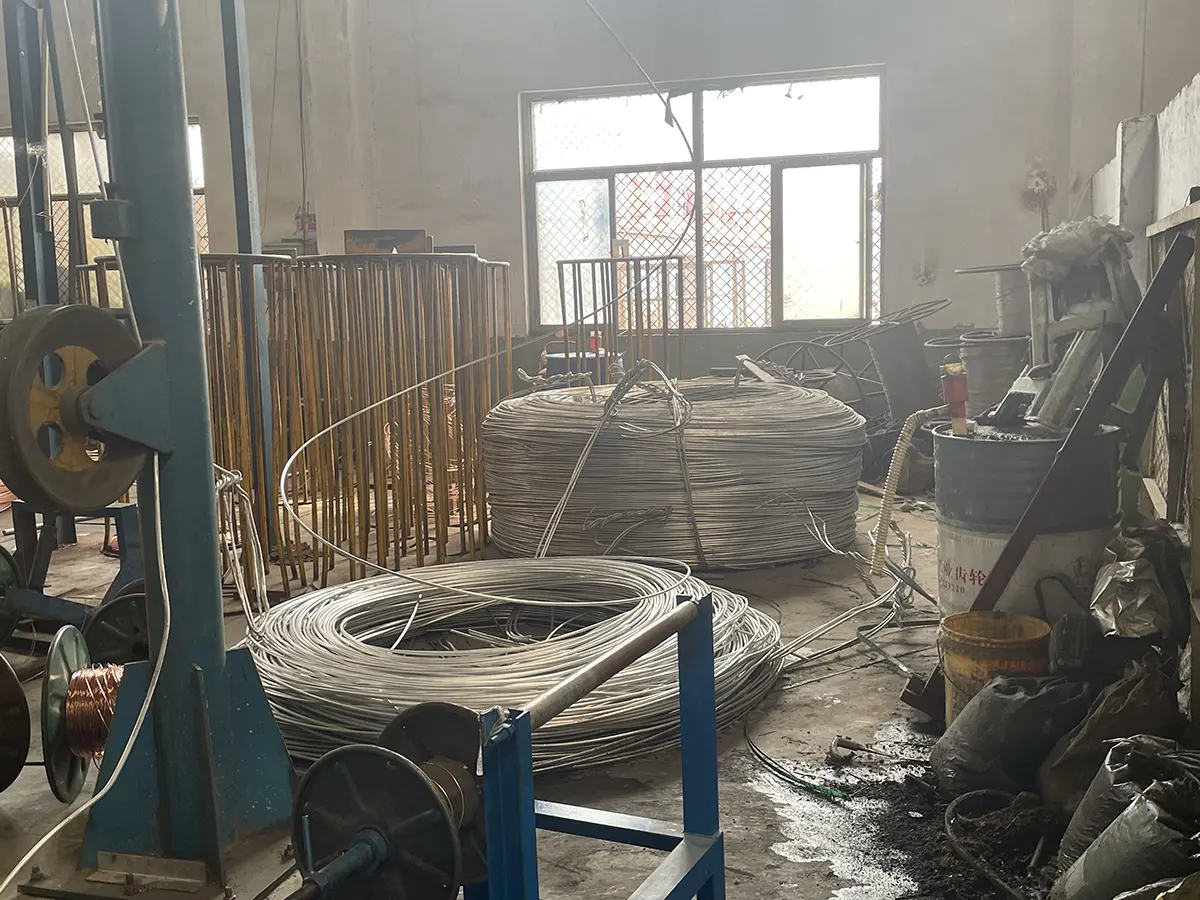

Aluminiozko eroalearen materiala behar diren propietate elektrikoak eta dimentsioak egiaztatu behar dira kablea ekoitzi aurretik. Produkzio-erregistroek eta kable amaitutako proben emaitzek loteen trazabilitatearen oinarria eskaintzen dute. Proiektu-kontratu batek eskatzen duenean, fabrikako ikuskapena edo hirugarrenen laginketak hitzartutako ikuskapen-esparru baten arabera antolatu daitezke.
Kableen hautaketak karga-korrontea, instalazio-metodoa, giro-tenperatura, kableen taldekatzea, tentsio-jaitsiera eta zirkuitulabur-baldintzak kontuan hartu behar ditu. Taulan dauden anpakotasun-balioak zerrendatutako konfigurazioetarako erreferentzia-datuak dira; azken eroalearen tamaina baieztatu behar da proiektuaren arauak eskatzen dituen kalkulu-metodoa eta zuzenketa-faktoreak erabiliz.
PVC isolamendua, PVC zorroa edo halogenorik gabeko suaren iragazkia duten kableetarako, instalazioaren giro-tenperatura ez da 0 ℃ baino txikiagoa izango. Tenperatura baxuko instalazioa kableen eraikuntzak eta instalazio-prozedurak ahalbidetzen duenean bakarrik egin behar da.
|
Elementua |
Nukleo bakarreko kablea |
|
Nukleo anitzeko kablea |
|
|
|
Ez-blindatuak |
Blindatua |
Ez-blindatuak |
Blindatua |
|
Makurtze-erradio minimoa instalazioan |
20D |
15D |
15D |
12D |
|
Gutxieneko tolestura-erradioa konexio-kutxa eta terminaletatik gertu (makurdura arretaz kontrolatu behar da, adibidez, gida-plakak osatuz) |
15D |
12D |
12D |
10D |
Kablea jarri ondoren, tentsio-jasateko proba bat egingo da 15 minutuz 3,5 kV-ko proba-tentsioarekin.
Aluminiozko XLPE FR Suaren Erresistentea Behe Tentsioko Potentzia Kablea kontsidera daiteke tentsio baxuko suteen aurkako energia banatzeko ospitaleetan, eskoletan, eraikin komertzialetan, industria instalazioetan, udal hodi sareetan eta antzeko proiektuetan. Hautaketa behar den karga, tentsio, instalazio-metodoa, ingurumen-baldintzetan eta suaren errendimendu-baldintzetan oinarritu behar da.
Barruko kable-erretiluetan instalatutako tentsio baxuko potentzia-zirkuituetarako egokia, non suaren errendimenduaren baldintzak proiektuaren zehaztapenaren parte diren. Kableen euskarriaren tartea, taldekatzea eta beroa xahutzea kontuan hartu behar dira instalazioan.
Kablea kanpoko aireko instalazioetarako eta kableen lubakietarako erabil daiteke, zorroaren eraikuntza eta ingurumen-baldintzak egokiak direnean. UV esposizioa, hezetasuna, tenperatura aldaketak eta babes mekanikoa ebaluatu behar dira instalatu aurretik.
Zuzeneko lurperatze arina kontuan hartu daiteke kableen eraikuntzak eta proiektuaren eskakizunek hala ahalbidetzen dutenean. Lurzoruaren baldintzak, hezetasuna, korrosioa, lurperatzeko sakonera eta babes mekanikoa ebaluatu behar dira instalazio-metodoa baieztatu aurretik.
Debekatuta dago epe luzerako ur azpian murgiltzea. Uraren etengabeko esposizioa, kutsadura kimiko larria, aparteko karga mekanikoa edo beste baldintza berezi batzuk dituzten tokietarako, baldintza horietarako bereziki diseinatutako kable-eraikuntza aukeratu behar da.
Qiancheng-ek produkzio- eta ikuskapen-erregistroak mantentzen ditu kableen fabrikaziorako eta produktu bukatuen probak egiteko. Produktuaren konfigurazioaren eta proiektuaren eskakizunen arabera, dokumentazioak produktuaren zehaztapenak, fabrikako proben erregistroak, tentsioarekiko jasateko proben emaitzak, suaren errendimenduaren proben txostenak eta loteen trazabilitateari buruzko informazioa izan ditzake.
Esportazio-proiektuetarako, bezeroek beharrezko eroalearen tamaina, kablearen luzera, instalazio metodoa, suaren errendimenduaren baldintzak eta aplikagarriak diren estandarrak eman ditzakete aldez aurretik. Informazio honek ekoizpenaren aurretik kableen eraikuntza eta dokumentazio pakete egokia zehazten laguntzen du.
Bezeroen fabrika bisitak, adostutako ikuskapen prozedurak eta hirugarrenen laginketa independenteak antola daitezke kontratuak eskatzen duenean. Luzera ebaketa eta gainazaleko markatzea ere eztabaidatu daiteke eskaeraren zehaztapenaren arabera.
A: Aluminioak eroaleen masa murrizten du kobrearekin alderatuta diseinu elektrikoaren baldintza parekoetan. Kablearen pisuaren eta kostuaren benetako aldea eroalearen tamainaren, kablearen eraikuntzaren, instalazio metodoaren eta proiektuaren eskakizunen araberakoa da. Eroaleen neurriak ez luke pisuan bakarrik oinarritu behar.
A: Mika geruzak suaren aurkako hesi gisa jokatzen du eroalearen inguruan. Suteen proba kualifikatu baten arabera, isolamendu elektrikoa eta zirkuituaren osotasuna mantentzen laguntzen du zehaztutako probaren iraupenerako. Egiaztatutako errendimendua dagokion proba-txostenetik hartu behar da.
A: XLPE normalean hautatzen da funtzionamendu-tenperaturarako gaitasun handiagoa eta zahartze termikoaren aurkako erresistentzia behar diren lekuetan. Isolamendu-sistema egokia oraindik tentsio-mailaren, giro-baldintzen, instalazio-metodoaren eta aplikagarri den estandarraren araberakoa da.
A: Hautaketak karga-korrontea, instalazio-metodoa, giro-tenperatura, taldekatzea, tentsio-jaitsiera eta zirkuitu-labur-baldintzak kontuan hartu behar ditu. Zehaztapen-taulan agertzen diren anpakotasun-balioak diseinuaren kalkulu eta zuzenketa-faktore aplikagarriekin batera erabili behar dira.
A: Instalazioan zehar, makurtze-erradio minimoa 20D da nukleo bakarreko kable blindatuarentzat, 15D nukleo bakarreko kable blindatuarentzat, 15D nukleo anitzeko kable blindatuarentzat eta 12D nukleo anitzeko kable blindatuarentzat. Konexio-kutxa eta terminaletatik gertu, zehaztutako balioak 15D, 12D, 12D eta 10D dira hurrenez hurren.
A: Emandako instalazio-baldintzen arabera, tentsio-jasateko proba bat egingo da 15 minutuz 3,5 kV-tan jarri ondoren. Benetako proba-prozedurak proiektuaren zehaztapen eta segurtasun-baldintzak aplikatu behar ditu.
A: Kanpoko goitiko instalazioa, kable-lubakien instalazioa eta argi-zuzeneko lurperatzea kontuan hartu daitezke ingurumen- eta instalazio-baldintzak egokiak direnean. Debekatuta dago urpeko luzaroan murgiltzea. UV esposizioa, hezetasuna, lurzoruaren baldintzak eta babes mekanikoa ebaluatu behar dira instalatu aurretik.
E: Produktuaren konfigurazioaren eta kontratuaren arabera, eskuragarri dauden dokumentuek produktuaren zehaztapenak, fabrikako proben erregistroak, tentsioarekiko jasateko proben emaitzak, suaren errendimenduaren proba txostenak eta loteen trazabilitatearen erregistroak izan ditzakete. Produkzioaren aurretik eskatutako dokumentazioa berretsi behar da.
