Aluminiozko XLPE Suaren Erresistentearen Elikatze-kableak aluminiozko eroale bat, XLPE isolamendua, suaren aurkako mika-geruza bat eta PVCzko babes-zorroa erabiltzen ditu behe-tentsioko potentzia-zirkuituetarako, suaren jarraipen-baldintzak zehaztuta dituztenak. Eraikuntza eraikinen banaketarako, kanpoko ibilbideetarako, kable-lubakietarako eta errendimendu elektrikoa eta suaren errendimendua kontuan hartu behar diren beste instalazio batzuetarako zehaztu daiteke.
Produktu sortak eroaleen sekzio nominalak hartzen ditu 1,5 mm²-tik 1000 mm²-ra. Beheko taula teknikoan dagozkion isolamendu eta estalkien lodiera, gutxi gorabeherako kanpoko diametroa, eroaleen DC erresistentzia, probako tentsioa eta erreferentziako anpakotasun balioak airean eta zuzenean lurperatutako lurzoruan instalatzeko.
|
Ebakidura nominala (mm²) |
Isolamenduaren lodiera (mm) |
Gainaren lodiera (mm) |
Gutxi gorabeherako kablearen kanpoko diametroa (mm) |
Eroaleen DC erresistentzia (Ω/km)Al |
Proba-tentsioa (kV/5min) |
Airearen potentzia (A) (A)-Al |
Zuzeneko lurzoruan (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Kableak hainbat geruza funtzional erabiltzen ditu, geruza bakoitzak helburu elektriko edo ingurumen-zerbitzu desberdin bat betetzen duelarik. Eroaleak korrontea eramaten du funtzionamendu arruntean, XLPEk isolamendu elektrikoa eskaintzen du, mika geruza suaren aurkako erresistentziarako erabiltzen da eta PVCzko estalkiak kanpoko babes mekanikoa eta ingurumena eskaintzen du. Funtzio hauek batera kontuan hartu behar dira kablea instalazio zehatz baterako aukeratzen denean.
Eroalea aluminioz eginda dago eta sekzio nominal ugaritan dago eskuragarri. Kobrearekin alderatuta, aluminioak dentsitate txikiagoa du, eta horrek kablearen pisua murrizten du eta kableen ibilbide luzeagoetan manipulazioa erraztu dezake. Bere erresistentzia elektrikoa eta amaieraren ezaugarriak kobretik desberdinak direlako, eroaleen tamaina, tentsio-jaitsiera baimendua eta konexio metodoa egiaztatu behar dira kablea aukeratzerakoan.

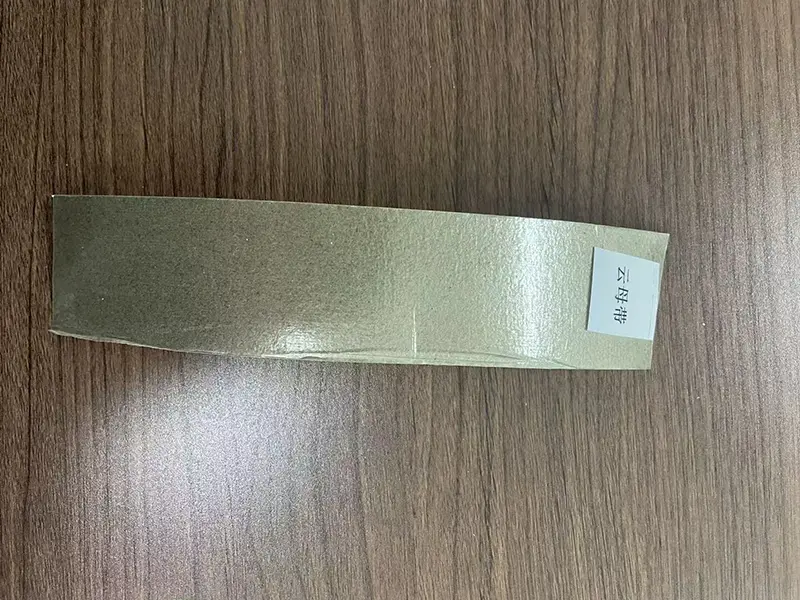

Mika zinta kablearen eraikuntza suaren aurkako zatia osatzen du. Zehaztutako su-probaren baldintzetan, mika-material ez-organikoak eroalearen inguruan bero-erresistentea den hesia eskaintzen du eta isolamendu elektrikoa mantentzen laguntzen du kanpoko material polimerikoak tenperatura altuetara jasaten direnean. Suaren osotasunaren benetako errendimendua produktuaren proba-txostenaren eta proba-metodoaren arabera egiaztatu behar da.
XLPE edo gurutzatutako polietilenoa eroalearen inguruko isolamendu nagusi gisa erabiltzen da. Emandako produktuaren zehaztapenak epe luzerako eroalearen funtzionamendu-tenperatura maximoa ematen du 90 °C. XLPE normalean hautatzen da potentzia-kableetarako, non funtzionamendu-tenperatura-gaitasun handiagoa eta zahartze termikoaren erresistentzia beharrezkoak diren PVCko isolamendu konbentzionalekin alderatuta.
Kanpoko PVC estalkiak barneko kable-geruzak babesten ditu garraioan, ipintzean eta zerbitzu arruntean. Kanpoko aplikazioetarako, zorroaren formulazioa beharrezko UV, hezetasun eta ingurumen-esposizioarekin bat etorri behar du. Lurpeko instalazioetarako, lurzoruaren baldintzak, babes mekanikoa eta uraren esposizioa ere kontuan hartu behar dira ehorzketa-ingurune guztiak baliokideak direla suposatu beharrean.
Suarekin lotutako potentzia-zirkuituetarako, dagokion errendimendua ez da suaren hedapenera mugatzen. Suaren aurkako kable bat ebaluatzen da zirkuituak jarraitutasun elektrikoa mantendu dezakeen ala ez definitutako su-proba batean. Ezaugarri elektriko arruntek, isolamendu-errendimendua, eroaleen erresistentzia eta instalazio-baldintzek garrantzitsuak izaten jarraitzen dute eguneroko funtzionamenduan.
Emandako produktuaren informazioak 750 °C-ko suaren aurkako probaren baldintza zehazten du 90 minutuz. Sute guztietan kableen portaeraren iragarpen unibertsal gisa produktuaren proba-baldintza gisa tratatu behar da. Kablea eraikuntza-proiektu baterako aurkezten denean, dagokion su-probaren txostena, proba-metodoa eta beharrezkoa den zirkuituaren osotasunaren iraupena proiektuaren zehaztapenekin egiaztatu behar dira.
Taula teknikoak DC erresistentziaren balioak zerrendatzen ditu aluminiozko eroaleen tamaina aplikagarrietarako eta airean eta zuzenean lurperatuta dagoen lurzoruan instalatzeko inpaktazio-zifra bereiziak eskaintzen ditu. Balio hauek giro-tenperaturarekin, kableen taldearekin, lurzoruaren baldintza termikoekin, instalazioaren sakonerarekin, ibilbide luzerarekin eta onar daitekeen tentsio-jaitsierarekin batera interpretatu behar dira.
Zerrendatutako proba-tentsioa 3,5 kV-koa da 5 minutuz, emandako produktuaren datuen arabera. Tentsio iraunkorreko probak kableen isolamendu sistemaren egiaztapen zehatza eskaintzen du. Fabrikazio-arau aplikagarriak eta proiektuaren proba-baldintzak behin betiko onartu aurretik berretsi behar dira.
Kableen aukeraketa karga elektrikoarekin eta instalazio-ingurunearekin hasi behar da eroaleen tamaina nominalarekin baino. Larrialdietarako edo sutearekin lotutako zirkuituetarako, eskatu aurretik suaren aurkako erresistentzia-iraupena eta aplikagarriak diren eraikuntza- edo elektrizitate-baldintzak ere ezarri behar dira.
Eroalearen sekzioa funtzionamendu-korrontea, tentsio-jaitsiera, ibilbidearen luzera eta instalazio-baldintzen arabera egiaztatu behar da. Ibilbide luzeagoetarako, tentsio-jaitsierak beharrezko eroalearen tamaina zehaztu dezake, nahiz eta kalkulatutako anpakotasuna nahikoa izan. Taula teknikoko balioak produktuaren erreferentzia-datuak dira eta aplikagarria den kable-neurrirako metodoarekin erabili behar dira.
Kableen erretiluetan, ardatzetan edo antzeko bideetan instalatzen denean, kableen tartea, bihurgune-erradioa, giro-tenperatura eta babes mekanikoa kontuan hartu behar dira. Tiratzen ari zaren bitartean, kablea zorroa edo suaren aurkako barne-geruzak kaltetu ditzaketen ertz zorrotzetatik eta indar mekaniko handietatik babestu behar da.
Kanpoko aireko ibilbideetarako, zorroak egokia izan behar du espero diren UV esposiziorako eta eguraldi baldintzetarako. Euskarrien tartea, kablearen pisua, karga mekanikoa eta giro-tenperatura kontuan hartu behar dira instalazioan. Baliteke babes gehigarria behar izatea kablea inpaktu mekanikoen edo guneko beste arrisku batzuen eraginpean dagoenean.
Kablearen eraikuntzak eta proiektuaren zehaztapenak zuzeneko lurperatzea baimentzen duenean, lubakiaren sakonera, lurzoruaren ezaugarri termikoak, drainatzea, kableen tartea eta babes mekanikoa berrikusi behar dira. Taulan dauden zuzeneko lurperatutako anpaziaren zifrak erreferentzia-balioak dira eta ez dute proiektuaren berariazko kablearen kalkulu bat ordezkatu behar.
Aluminiozko eroaleek aluminiozko eroaleetarako eta zehaztutako karga elektrikorako egokiak diren terminalak, erlojuak edo konektoreak behar dituzte. Modu zuzena, eroaleen prestaketa, konpresioa eta junta babesa garrantzitsuak dira, gaizki prestatutako konexio batek kontaktu-erresistentzia areagotu eta beroketa lokalizatua eragin dezakeelako. Amaierako metodoak konektorearen fabrikatzailearen instalazio-baldintzak jarraitu behar ditu.
Aluminiozko XLPE suaren aurkako potentzia kablea behe-tentsioko zirkuituetarako kontuan izan daiteke, non zehaztutako sute-egoeran zehar funtzionamendu elektrikoa jarraitzea proiektuaren eskakizunaren parte den. Aplikazio tipikoak honako hauek dira: larrialdietako energia banaketa, sutearekin lotutako karga hautatuak, eraikin publikoak, industria-instalazioak eta lurpeko banaketa-bideak.
Aplikazioek larrialdietarako potentzia-zirkuitu izendatuak, sute-ponpak, larrialdi-argiteria eta diseinu elektrikoak eta suteen aurkako babesak identifikatutako beste karga batzuk izan ditzakete. Beharrezko suaren aurkako iraupena proiektuaren zehaztapenetatik berretsi behar da, produktuaren izenetik soilik hautatu beharrean.
Ospitale, ikastetxe, merkataritza-zentro, bulego-eraikin eta bestelako instalazio publikoek suteen errendimendu-ezaugarriak zehaztu behar dituzten zirkuituak izan ditzakete. Kable-mota, eroalearen tamaina eta suaren maila eraikinaren diseinu elektrikoaren, ebakuazio-estrategiaren eta tokiko araudi aplikagarriaren arabera aukeratu behar dira.
Aluminiozko eroaleen aukera behe-tentsioko banaketa-ibilbide luzeagoetarako kontuan izan daiteke industria-instalazioetan, udal-proiektuetan eta eroaleen pisua ingeniaritza kontuan hartzen duten beste instalazio batzuetan. Karga-korrontea, tentsio-jaitsiera, ibilbide-baldintzak eta instalazio-metodoa egiaztatu behar dira kablea zehaztu aurretik.
Produktuen taulan zerrendatutako eroaleen tamaina handiagoak erreferentzia gisa erabil daitezke lurpeko banaketa-bideak ebaluatzeko. Kableen lubakiek eta lurperatutako instalazioek lurzoruaren baldintzei, drainatzeei, babes mekanikoari eta xahutze termikoari erreparatu behar diete. Epe luzerako ur-murgiltzea ez da onartu behar produktu espezifikoen onespenik gabe.

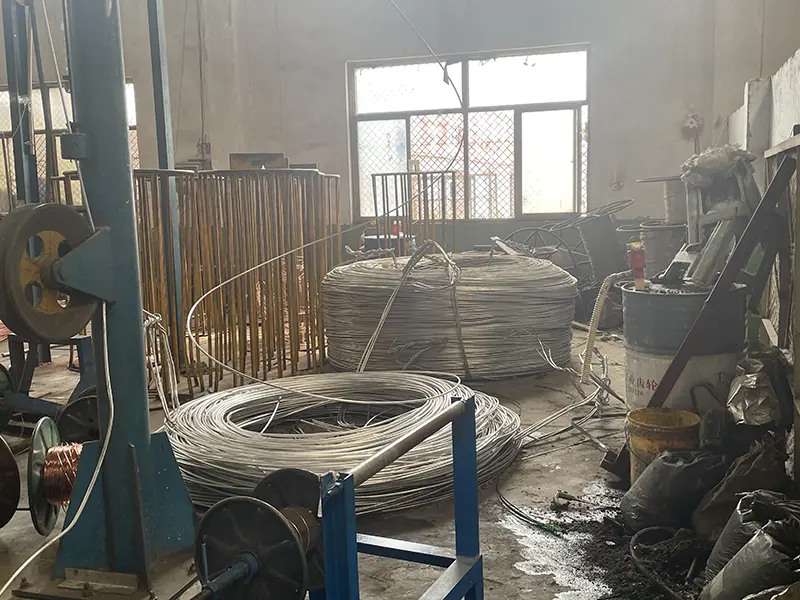

Qiancheng Cable-k bere ekoizpen-instalazioen bidez fabrikatzen du kablea eta produktuak ikuskatzeko probatzeko gaitasunak mantentzen ditu. Ekoizpen fase garrantzitsuak eroaleen prozesatzea, isolamenduaren estrusioa, suaren aurkako geruzaren aplikazioa eta kanpoko zorroaren estrusioa dira. Ekoizpen- eta ikuskapen-erregistroek loteak identifikatzeko eta produktuak egiaztatzeko laguntza-informazioa eman dezakete.

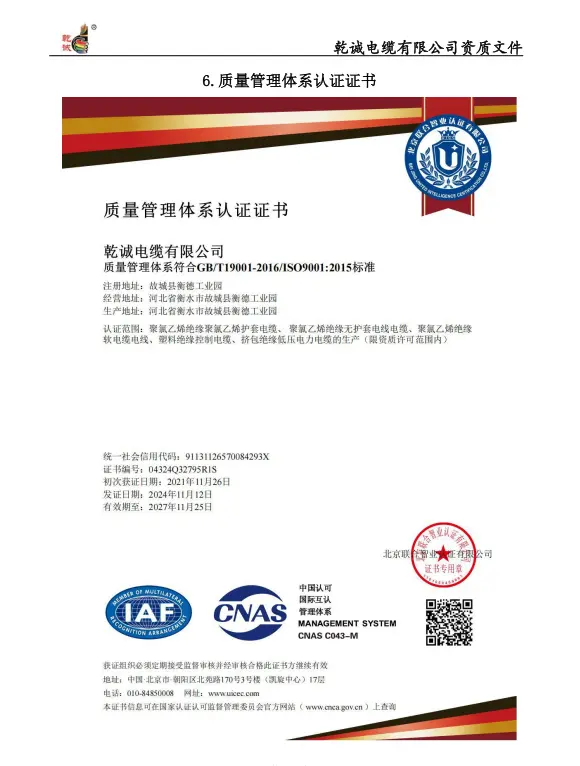

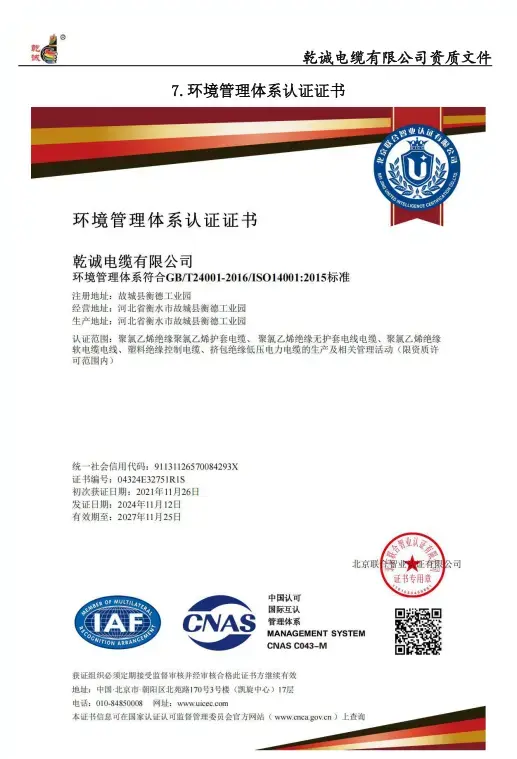

Eskuragarri dagoen enpresaren dokumentazioa ISO 9001 kalitate kudeaketa, ISO 14001 ingurumen kudeaketa eta ISO 45001 laneko segurtasun eta osasun ziurtagiriak barne hartzen ditu, dagozkion produkzio-tituluekin batera. Produktu espezifikoen suteen txostenak eta saiakuntza elektrikoen erregistroak aztertu behar dira aurreikusitako proiektuaren eskakizunen arabera.
Aplikagarria den estandarra kablearen eraikuntzaren, tentsio nominalaren, suaren errendimenduaren eskakizunaren eta helmugako merkatuaren araberakoa da. Emandako produktuaren informazioak GB/T 12706 elikatze-kableen eraikuntzarako, GB/T 19216 suaren aurkako probarako, IEC 60502-1 tentsio baxuko elikatze-kableetarako eta IEC 60331 zirkuituaren osotasuneko probarako. Edizio estandar zehatza eta probaren konfigurazioa berretsi behar dira produktu zehatzarentzat, onarpenera bidali aurretik.
Esportazio-proiektuetarako, baldintza gehigarriak aplika daitezke helmugako herrialdearen eta proiektuaren zehaztapenaren arabera. Beharrezkoa denean, ekoizpena eta probak aplika daitezkeen eskualdeko eskakizunen arabera antolatu daitezke, dagozkion dokumentu teknikoak eta adostasun-dokumentazioa bidali aurretik berrikusi.
Aipamen edo berrikuspen tekniko bat egiteko, komenigarria da beharrezko eroaleen sekzioa, funtzionamendu-tentsioa, karga-korronte estimatua, kablearen luzera, instalazio-metodoa, inguruneko edo lurzoruaren baldintzak, kableen taldekatzea eta tentsio-jaitsiera baimendua ematea. Suarekin erlazionatutako zirkuituetarako, beharrezkoa den su-probaren tenperatura, iraupena eta aplikagarria den proba-araua ere adierazi behar dira.
Proiektuaren onespena behar denean, erosleak produktuaren zehaztapenak, datu teknikoak, saiakuntza elektrikoen erregistroak, suteen aurkako dokumentazioa eta hornitutako kableari dagozkion enpresaren kualifikazio-ziurtagiriak eska ditzake. Dokumentu hauek ekoizpen aurretik berrikusteak aukeratutako eraikuntza proiektuaren eskakizunarekin bat datorrela ziurtatzen laguntzen du.
Suaren atzerapena, batez ere, kablean zehar suaren hedapena mugatzeari dagokio. Suaren erresistentzia zehaztutako kableen eraikuntzak zirkuitu elektrikoaren osotasuna mantentzeko gaitasunari buruzkoa da, zehaztutako su-proba baten arabera epe jakin batean. Bi propietateak ez dira trukagarritzat hartu behar.
Emandako produktuaren informazioak 750 °C-ko sute-proba bat zehazten du 90 minutuz. Hau zehaztutako kable eraikuntzarako proba-baldintza bat da. Proba-txosten aplikagarria egiaztatu behar da proba-metodoa, kablearen konfigurazioa eta zirkuituaren osotasun-eskakizunak baieztatzeko, proiektua onartu aurretik.
Aluminioak kobreak baino dentsitate txikiagoa du, eta horrek kablearen pisua murrizten du eta ibilbide luzeagoetan erabilgarria izan daiteke edo instalazioaren manipulazioa kontuan hartzen den lekuetan. Bere erresistentzia elektriko handiagoak esan nahi du eroaleen tamaina eta tentsio-jaitsieraren kalkuluek aluminioaren propietateak kontuan hartu behar dituztela.
Produktua kanpoko aireko ibilbideetarako, kableen lubakietarako eta lurperatzeko instalazio zehatzetarako kontuan har daiteke, non kableen eraikuntza eta proiektuaren eskakizunek metodo hauek ahalbidetzen dituztenean. UV esposizioa, lurzoruaren baldintzak, drainamendua, babes mekanikoa eta xahutze termikoa ebaluatu behar dira benetako instalaziorako.
Erabili aluminiozko eroaleetarako homologatutako terminalak, erlojuak edo konektoreak eta funtzionamendu-kargarako egokiak. Garrantzitsuak dira ukipen-erresistentzia eta beroketa lokalizatua kontrolatzeko.
Produktuaren zehaztapenen eta proiektuaren eskakizunen arabera, datu teknikoak, saiakuntza elektrikoen erregistroak, suteen aurkako dokumentazioa eta enpresaren kualifikazio ziurtagiriak eman daitezke berrikusteko. Aplikatu beharreko dokumentuek benetako kablearen eraikuntzarekin eta eskatutako proba estandarrarekin bat etorri behar dute.
